solidworks标注尺寸线颜色如何改?

标注线与标注的尺寸颜色该怎麽设置成彩色的?
我要回答
2个回答

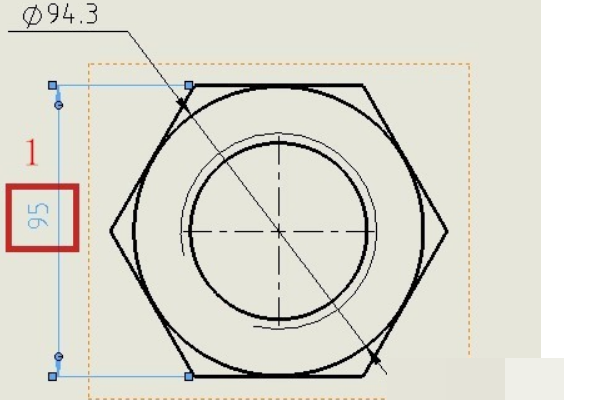

1、使用SolidWorks软件打开一张工程图,准备将其中尺寸“95”的颜色由黑色改为红色

SolidWorks标注尺寸线颜色如何改?

2、鼠标右键单击软件最顶端的空白处,弹出以下的对话框,鼠标左键盘单击黑色三角形,移动菜单选项

SolidWorks标注尺寸线颜色如何改?

3、菜单选项移到最后,鼠标左键单击“自定义”选项

SolidWorks标注尺寸线颜色如何改?

4、在弹出的对话框内用鼠标左键单击“线型”前的方框,再按“确定”SolidWorks界面上会多出一个“线型”工具

SolidWorks标注尺寸线颜色如何改?

5、鼠标左键单击要改变颜色的尺寸“95”,再用鼠标左键单击“线型”工具栏中的“线色”

SolidWorks标注尺寸线颜色如何改?

6、在弹出的对话框中用鼠标左键单击红色,再用鼠标左键单击“确定”

SolidWorks标注尺寸线颜色如何改?

7、尺寸“95”颜色修改成功

SolidWorks标注尺寸线颜色如何改?

查看全部
2020-09-22
回复 采纳

只需要改95数字的颜色,尺寸线的颜色不要改变,可以做到吗?

查看全部
2024-05-23
回复 采纳
