溜溜问答 > 模型制作 > UG > UG中如何把立体图旋转到要加工的面？
Wengxiu
Wengxiu
邀请你来回答
128人阅读 2021-12-28

UG中如何把立体图旋转到要加工的面？

我要回答
2个回答

很多方法呀。初学吗？立体感不强？

查看全部
2021-12-28
赞 (2) 回复 采纳

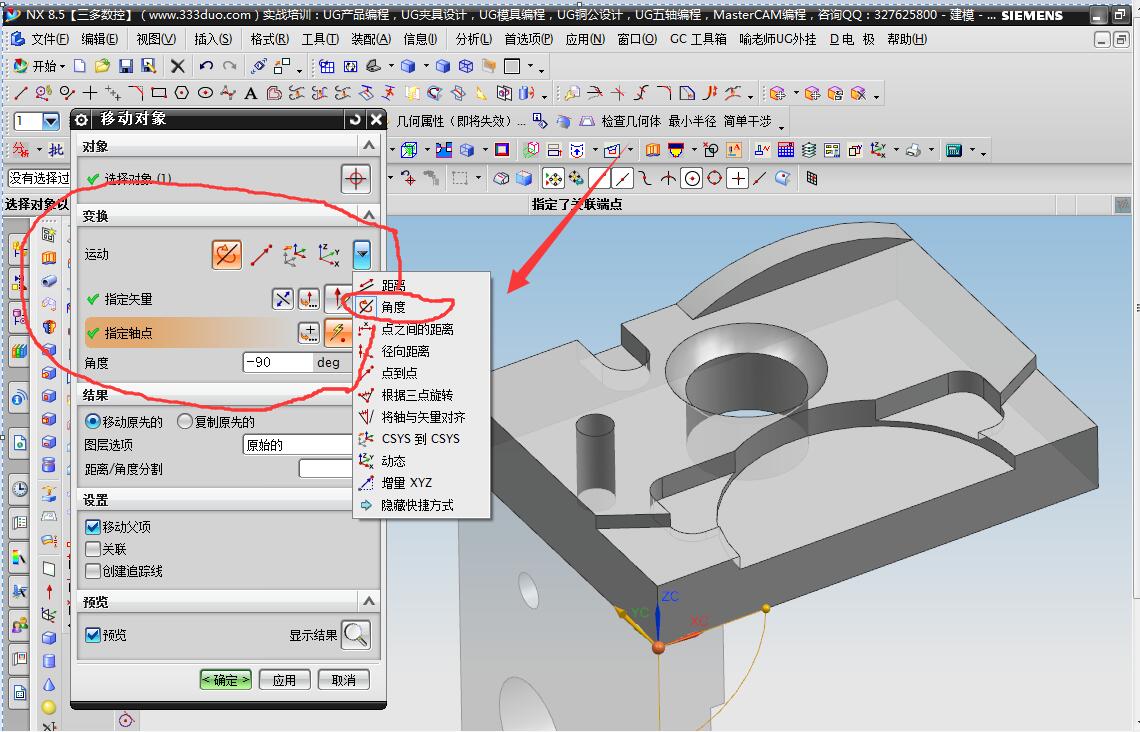

方法是很多的，最简单的方法就是使用点和矢量旋转的方法，在UG8.0及以上版本使用移动对象命令中的变换运动中选角度就ok，重点是选好矢量，指定轴点和角度三个参数。

UG nx刀路编程操作教程http://www.chuanke.com/5369525-176848.html

UG中如何把立体图旋转到要加工的面？

UG中如何把立体图旋转到要加工的面？

查看全部
2021-12-28
赞 (5) 回复 采纳

相关问题

UG12面铣怎么加工自已要加工的面？
共1条回答 >
执手： 选择正确的加工模块，你这个可以使用凹槽加工或者平面轮廓铣。
赞 回复
UG6.0加工代码怎样转到斯沃仿真？
共1条回答 >
牵挂X°： 先后置处理出g代码，然后导入斯沃
赞 回复
UG等高加工中陡峭面加工与非陡峭面如何设定？
共1条回答 >
Qz： 　　实现如题所述操作的步骤如下：（本例基于UGnx8.5版本）如图所示，打开等高铣对话框，设置“陡峭空间范围”为“仅陡峭的”，并根据需要调整“角度”的设置值。角度是指定加工区域面上点的法向矢量与加工坐标系z轴的夹角，本例设置为80度，那么陡峭区域为夹角大于等于80度的区域。如图所示，“角度”设置值为30度的刀具轨迹。
赞 (21) 回复
UG直角面怎么样加工？
共1条回答 >
平安是福： 步骤如下：1、开始建模。因为存在的对称性，所以我们只用构建二之一的面就可以了。对这三段曲线分别进行拉伸，拉伸长度5mm。2、在x-z平面进入草图，3、对直线进行拉伸，设置参数。4、拉伸一个直径11.5mm，长度37mm的圆柱，长度为对称值类型，在x-z平面进入草图，5、使用相交曲线命令，求出曲线。6、使用通过曲线网格命令，做出曲面。7、使用修剪片体工具，修剪缝合后的面。8、再次进行镜像几何体和缝合操作后，建模结束。
赞 回复
UG半圆弧面怎么加工？
共1条回答 >
张导演： UG（Unigraphics）是一种常用的三维计算机辅助设计（CAD）软件，用于各种工程和制造领域。如果你需要在UG中加工半圆弧面，可以按照以下步骤进行操作：1.打开UG软件，并创建一个适合的零件文件。2.在"建模"或"建立几何体"菜单中，选择合适的几何体（如圆柱体）来模拟半圆弧面的基础形状。3.在"特征"或"编辑几何体"菜单中，找到相应的操作来添加半圆弧面。具体方法可能因具体的UG版本而有所不同，但通常有以下几种方式可供选择：  -使用倒角功能：选取圆柱体的相应边缘，然后通....
