溜溜问答 > 模型制作 > UG > UG制图局部剖怎么不剖部分零件？
Wengxiu
Wengxiu
邀请你来回答
672人阅读 2021-12-10

UG制图局部剖怎么不剖部分零件？

如题，就是一个机械有很多歌零件，需要局部剖剖切某些零件，在一定范围内有些标准件不需要剖切，但标准件却在需要剖切的零件旁边，用草图无法将其间隔开。那怎么剖切目标的零件呢？
我要回答
1个回答

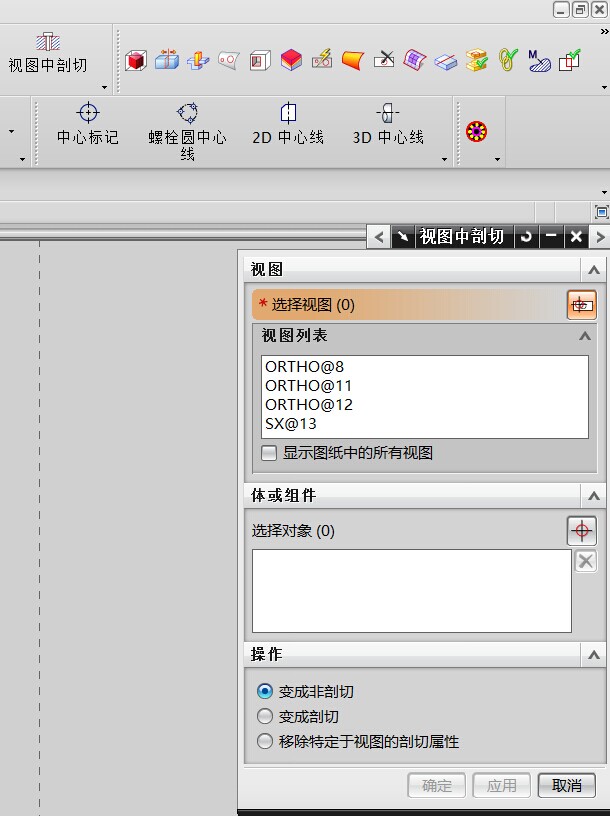

我是针对你的标题回答的，你可以选择不想剖的零件，把它们变成非剖切，反之亦然！

UG制图局部剖怎么不剖部分零件？

查看全部
2021-12-10
赞 (3) 回复 采纳

相关问题

UG局部剖视图怎样剖？
共2条回答 >
瓦力🚙💨💨💨： 1、利用定向视图功能确定主视图，并在主视图的基础上生成左视图。2、选择“草图”下的绘制圆命令，在主视图中绘制圆，此圆即为需要剖视的区域。3、点击“局部剖”命令，根据图示的步骤操作。4、可根据局部剖的要求，调整局部剖的范围,即绘制圆的大小或形状。
赞 回复
UG3.0中工程制图中的阶梯剖与局部剖如何做？
共2条回答 >
mao： nx3．0我用得很熟练的，阶梯剖就在普通剖里面，选了第一点在弹出的工具条中会多了一个小东东，是用来继续添加剖面的，点一下加一个．
赞 (5) 回复
UG剖视图不剖部分零件
共1条回答 >
王平原： UG剖视图可以使用全剖或者局部剖视图，你这不剖部分零件建议你使用局部剖命令。
赞 回复
UG如何局部剖？
共1条回答 >
室内装修-正泰-金龙.金凤电缆-刘俊： 你在工程图小边框的空白处右键鼠标就会出现一个下拉列表，在列表里你选择“扩展”在扩展里面你用样条曲线绘制要剖切的曲线，再到局部剖里面你按步骤选择要剖切的图，再选择剖切中心、剖切矢量不选也没关系的、再选择你刚才所绘好的样条曲线，点击确定就ok啦。
赞 (1) 回复
UG怎么创建局部剖啊？
共1条回答 >
向绍强： 三维-->Ctrl+H查看截面二维插入---视图---半剖视图
赞 回复
