溜溜问答 > 模型制作 > UG > UG装配图出图 怎么标注零件序号以及生成明细表？
Wengxiu
Wengxiu
邀请你来回答
1960人阅读 2021-12-10

UG装配图出图 怎么标注零件序号以及生成明细表？

我要回答
2个回答

如题，绘图的设计步骤是：先把装配图做成爆炸图，如要自动生成明细表，记得为零件增加属性，接着，切换到制图下，然后用等轴测图，就可以看到你装配图的爆炸图了，然后为其增加标号，接着插入明细表，此时就可以看到零件自动生成明细表完成。

查看全部
2021-12-10
赞 (8) 回复 采纳

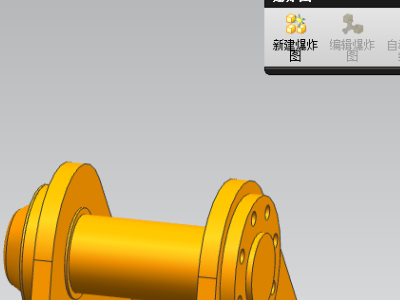

1、用UG8.5打开一个装配好的实体文件。

UG装配图出图 怎么标注零件序号以及生成明细表？

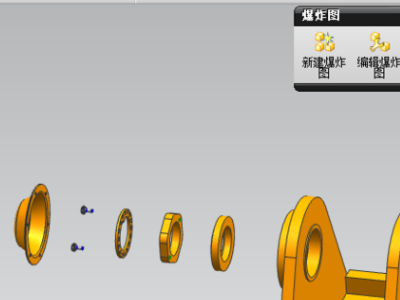

2、编辑零件位置。

UG装配图出图 怎么标注零件序号以及生成明细表？

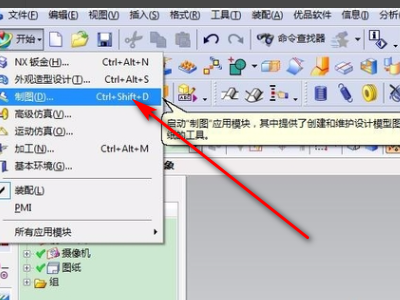

3、切换到制图模式。

UG装配图出图 怎么标注零件序号以及生成明细表？

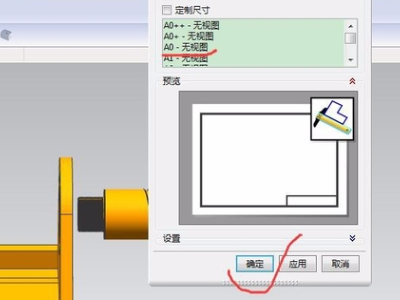

4、添加图纸页。

UG装配图出图 怎么标注零件序号以及生成明细表？

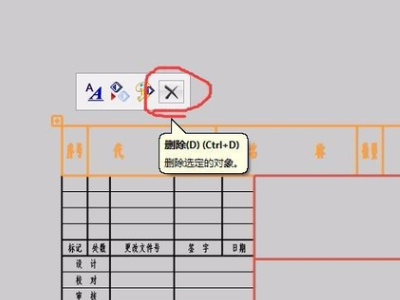

5、删除自带的明细表 如果不能选中明细表请打开图层管理器，勾选所有图层。

UG装配图出图 怎么标注零件序号以及生成明细表？

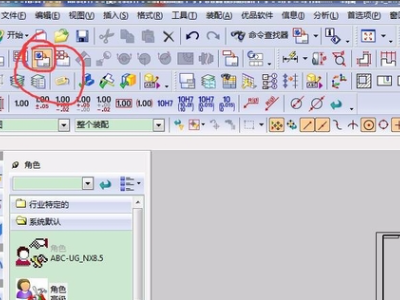

6、单击【视图创建向导】添加视图。

UG装配图出图 怎么标注零件序号以及生成明细表？

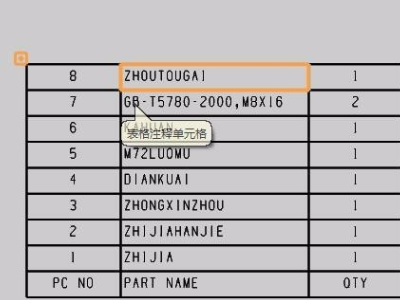

7、添加明细表。

UG装配图出图 怎么标注零件序号以及生成明细表？

注意事项：

nx 具有高性能的机械设计和制图功能，为制造设计提供了高性能和灵活性，以满足客户设计任何复杂产品的需要。 nx 优于通用的设计工具，具有专业的管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。

查看全部
2021-12-10
赞 (16) 回复 采纳
