施工工程横道图要如何画?

施工工程横道图要如何画? 我是一个工程师,不过现在十多年没接触,现在又做回本行,前几天上司叫我做一个工程的横道图,以前没接触过,请问我现在要如何搞好??
我要回答
2个回答

  绘制方法:

  1、横道图主要体现一个项目的部分施工的进度体现,比如安装一个大门需要多少天,总工程计划工期多少天完成,如下图

施工工程横道图要如何画?


  2、横道图中,每个分项施工的部分是可以重复的,比如人员通道如果与门的安装分两拨人干的话就可以增加总的施工进度。提高施工效率。

  3、横道图的画法:打开Excel,先把工程分项列出来,横排把施工的工期长短及日期排列好,按照计划把每天需要干的工作用横道填充到当前日期下。

  具体的横道可以选择Excel中的插入命令,横道可以用颜色或者形状、线条来表示


  横道图又叫甘特图(gantt chart) ,它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。

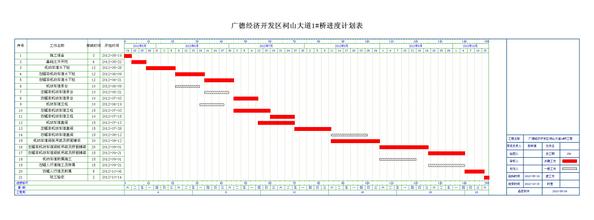

  施工工程横道图示例:

施工工程横道图要如何画?

查看全部
2020-09-21
(1) 回复 采纳

根据你工程的所有工序,各工序的工期,是否存在延续关系,是否可以同时施工等因素统筹安排。每行是各工序的起始时间,每列是时间、以月为单位
2011.7 2011.8 …………………………
开挖基坑 ——————
施工基础 ——————
…………
…………
大致就是这个东西。

查看全部
2020-09-21
回复 采纳

相关问题

施工工程横道图要怎么画?
共5条回答 >
Sunflower: 你是在施工单位吧网络计划现在都是用软件来编织的广联达的梦龙
(11) 回复
用电脑怎样画建筑施工组织横道图?
共3条回答 >
牛牛牛牛爽。: 一、给你推荐几个软件,只要你输入分部分项工程名称和作业时间,系统可以自动生成横道图。1、PrimaveraProjectPlanner【P3项目管理软件】2、MicrosoftOfficeProject【计划、跟踪和管理项目软件】3、AutoCAD【绘图软件】4、当然还有其他Excel、word等软件都可以的,看你个人对软件掌握程度和使用习惯咯!!
(11) 回复
施工进度横道图怎么画?
共2条回答 >
尐占: 推荐使用易利进度计划软件绘制横道图。简单易上手。拖曳试操作,只需输入任务名称,工期,开工日期。
(1) 回复
怎么画施工进度横道图?
共2条回答 >
咱,配角而已: 工作中,很多人需要画施工进度横道图,画图方法也有很多种,EXCEL就是其中之一。那么,用Excel如何画施工进度横道图?方法/步骤在EXCLE添加施工过程中用到的“分项工程名称”。在“分项工程名称”右边添加“计划工程”。添加序号等其他内容完善表格。在开始菜单选择插入形状中的直线。将直线绘制在对应的日期。右键直线更改属性,分项工程添加完工期后即可。总结如下。
回复
WPS怎么画施工进度横道图?
共1条回答 >
阿森_uincent 🐳: 这个施工横道图可以用WPS的表格做。完成不同的工序时间的时间用不同的颜色,且按日期进行。
回复
