UG方面和圆面怎么做实体链接？

可以使用曲线组对其进行连接，这是一例天圆地方的图纸示例，当然，UG软件中，能绘制此图的还有很多，比如在钣金下，还可以使用放样对其进行操作。

如题所述的“方面和圆面实体连接”，需要用到“通过曲线组”命令，方法具体如下：（本例基于UG nx11版本，其它版本略有出入）

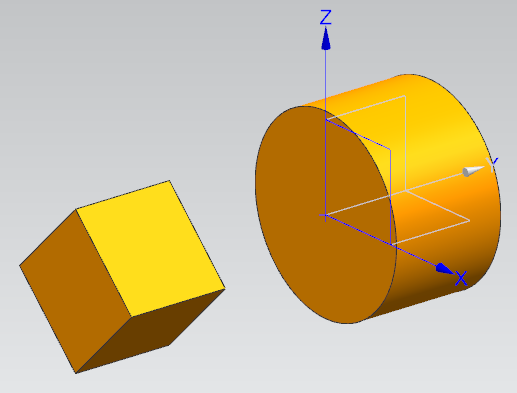

如图所示，创建柱体面和长方体侧面的实体连接；

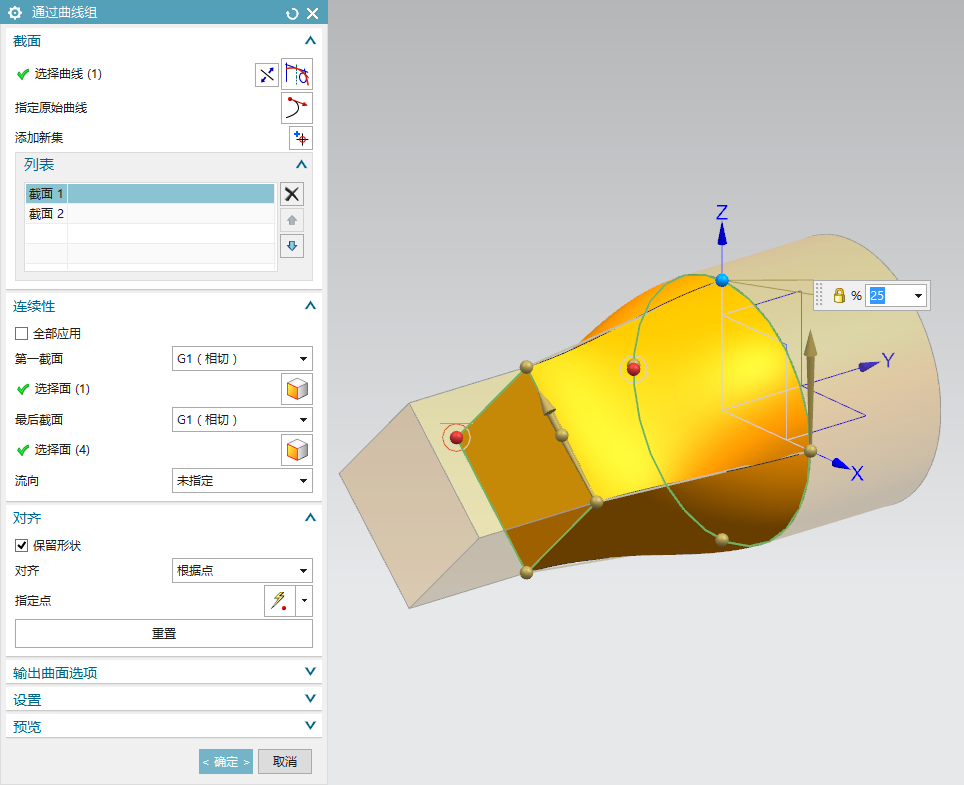

如图所示，选取圆柱体端面边线作为截面1；选取长方体端面边线作为截面2，“连续性”组中，设置“第一截面”为“相切”，并选取圆柱体柱面；设置“最后截面”为“相切”，并选取长方体的四个侧面，“对齐”组中，设置“对齐”方式为“根据点”，为保证连接体的对称性，圆截面上的点需与方截面上的点一一对应，图中的百分比为弧长百分比，四个点分别为0%、25%、50%、75%，单击确定按钮关闭对话框。

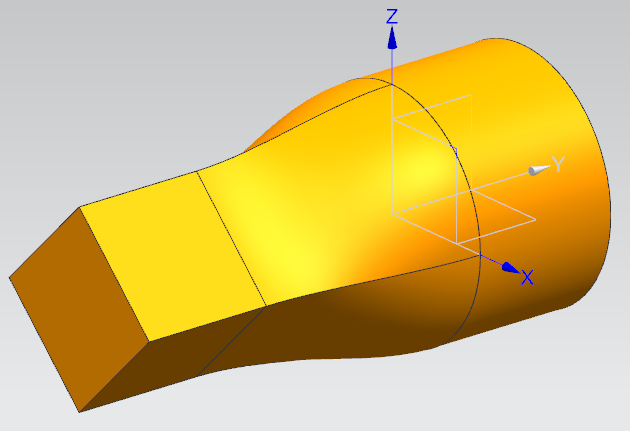

结果如下图所示。
