溜溜问答 > 平面设计 > CAD问答 > CAD图中如何使公差代号标在极限偏差的前面？
kiss mayue
kiss mayue
邀请你来回答
197人阅读 2020-09-19

CAD图中如何使公差代号标在极限偏差的前面？

嗯，这个我知道。我的意思是公差代号和极限偏差同时都要标注的时候，公差代号总是跑到极限偏差的后面。如何把公差代号例如……m6调到标注尺寸和极限偏差的中间？
我要回答
2个回答

以直径尺寸为例：

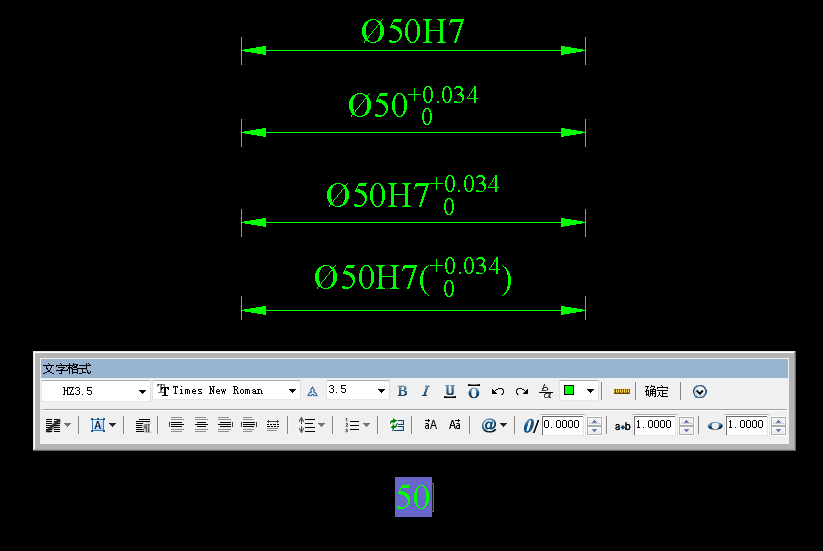

标注（线性）→点击要注尺寸的两端→m→回车，就会出现如图下方的图框，光标在50前点选@→直径，将光标移到50右边，输入h7（+0.034^ 0），选“+0.034^ 0”→b/a，回车，ok！

CAD图中如何使公差代号标在极限偏差的前面？

查看全部
2020-09-19
赞 回复 采纳

有两种办法可实现，各有利弊，随你任选；
一、在标注过程中，点出两条尺寸界线时输入m，利用多行文字功能进行标注，这样标注的优点是，标注不同的配合公差代号就直接输入即可，缺点是此标注属性以变，不在随尺寸界线的移动而随之改变其数值。
二、就是修改标注样式，标注样式管理器---主单位---在后缀里面输入你的公差代号，这样用此标注样式标注出来的尺寸后边就都带有此公差代号，优点是标注属性没变，缺点是标注不同的配合公差代号都要修改标注样式，公差代号多时就挺烦人的。

查看全部
2020-09-19
赞 回复 采纳

相关问题

CAD 极限偏差 对称公差？
共3条回答 >
2zc： 极限公差就是最小到最大的范围,可以设置上偏差+1，下偏差-2上下偏差数值不同对称公差就是上下公差的绝对值相等，可以设置上偏差+1，下偏差-1上下偏差数值相同
赞 (2) 回复
CAD文本中极限偏差代号是什么？
共3条回答 >
杜希的杜杜希的希： 极限偏差================================================================================极限尺寸减其基本尺寸所得的代数差。极限偏差是指上偏差和下偏差。最大极限尺寸减其基本尺寸所得的代数差称为上偏差，最小极限尺寸减其基本尺寸所得的代数差称为下偏差，轴的上、下偏差代号用小写字母es，ei；孔的上、下偏差代号用大写字母ES，EI表示。
赞 (2) 回复
CAD图中怎样使公差代号标在极限偏差的前面？
共2条回答 >
一曲祭年华： 以直径尺寸为例：标注（线性）→点击要注尺寸的两端→m→回车，就会出现如图下方的图框，光标在50前点选@→直径，将光标移到50右边，输入h7（+0.034^0），选“+0.034^0”→b/a，回车，ok！
赞 回复
CAD怎么标极限偏差？
共1条回答 >
becare： 可以在标注----样式----替代----公差里面有选项或者点标注工具后按m出现对话框后输入上偏差^下偏差再选中刚才输入的那个在对话框上面有a/b点一下再确定
赞 (13) 回复
CAD中怎么同时显示公差代号和极限偏差？
共1条回答 >
—_—!： CAD中怎么同时显示公差代号和极限偏差　　下面为大家介绍CAD在国标中怎么同时显示公差代号和极限偏差方法，希望能对大家有所帮助！　　1、如图，怎么同时显示公差代号和极限偏差，以椭圆框中24尺寸为例；　　2、选中24的尺寸，然后同时按Ctrl和1，弹出左侧属性框，滑动滚条，在文字替代里输入相关文字；　　3、得到如下尺寸；　　4、双击该尺寸，弹出文字格式框，然后再选中矩形框中的尺寸；　　5、点击框中的b/a;　　6、选中矩形框中内容，双击，弹出堆叠特性框；　　7、在样式里选择公差，点确定；　　8、加....
赞 回复
