CAD图纸比例如何设定？

用视口。好处如下：
1、可以把不同比例的图打印在一张纸。比如有两个图，一个是1：100，一个是1：50，这时就可以通过视口设置，把这两个图同时打印在一张纸上。
2、随意设定纸张和比例。在设置视口时，选定好纸张（比如a3），然后就可以直接指定或缩放比例，直到自己满意为止。比如我们想把一张图打印到a3纸上，设定比例为1：50，发现图太大，不能在a3纸上完全显示，这时我们就可以调整到1：60或1：70或1：100或……。如果有两个图要放在一张a3纸上，也可以分别调整比例，比如把两个比例为1：50和1：100的图调整为1：70和1：300。
3、不会修改原始图。可以只修改视口里面显示的图，而不会影响到原始图，这样在另一个视口调用原始图就可以直接调用，不用改来改去。 甚至可以把一个图同时按1：100和1：300的比例同时打印在一张纸上。
4、批量打印。只要在视口设定好不同的纸张和不同的比例，可以一次性打印出来。
呵呵。不错吧。具体使用方法在CAD的“帮助”里搜索“视口”就可以找到了。说起来复杂，实际用起来很简单。

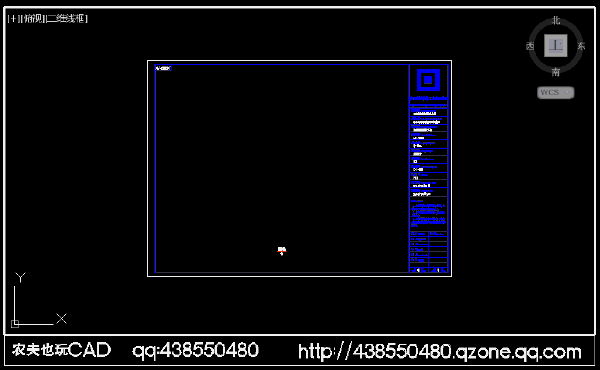

将比例值定义成属性，然后将属性与图框尺寸关联就可以自动显示图纸比例：
