广联达用CAD图纸导图后如何定位图纸?

我要回答
2个回答

1、在这里我们就需要先使用自己的轴网了,通过轴网定位会比较好。

广联达用CAD图纸导图后如何定位图纸?

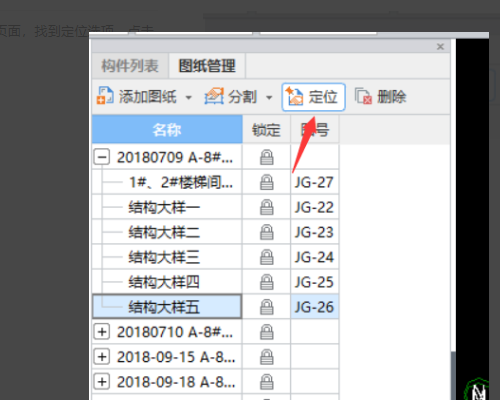

2、我们在图纸管理页面,找到定位选项,点击。

广联达用CAD图纸导图后如何定位图纸?

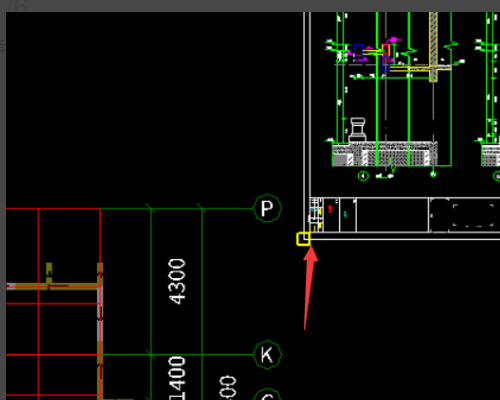

3、然后我们选择图纸中一个比较容易识别的地方,比如轴网。

广联达用CAD图纸导图后如何定位图纸?

4、接着我们找到我们的轴网对应的对方,点击确定。

广联达用CAD图纸导图后如何定位图纸?

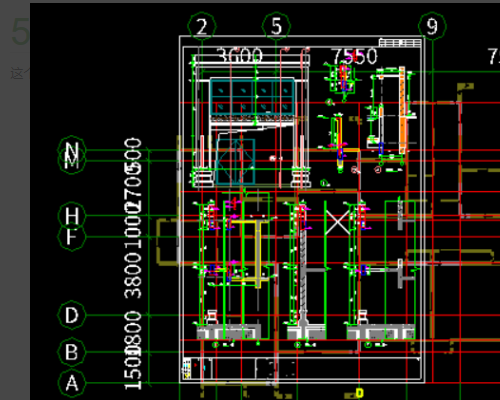

5、这个时候我们就可以完成图纸的定位了。

广联达用CAD图纸导图后如何定位图纸?

6、而对于图纸,我们最好先经过分割哦,这样才能够更好的去进行使用。

广联达用CAD图纸导图后如何定位图纸?

查看全部
2020-09-19
回复 采纳

先建好并画好轴网。或直接转化轴网,然后在导入图纸,点定位CAD图,点住图中的一点拖到已画好的轴网的相应位置

查看全部
2020-09-19
回复 采纳
