溜溜问答 > 平面设计 > CAD问答 > CAD打印图纸如何设置才能打印清晰？
kiss mayue
kiss mayue
邀请你来回答
422人阅读 2020-09-19

CAD打印图纸如何设置才能打印清晰？

图一是客户那边带过来的图纸，图二是我自己打印的图纸，都是同一份CAD打印出来的，打的都是A4纸，CAD文件图纸没作任何更改。为什么别人打印的图纸标注能够那么的清晰无比，线条分明。而我打印出来的像一坨东西一样，根本无法看清。我调整了很多遍，都不行，包括把线宽设置为0，打印样式也全都试过，都不行。我的是08版本。悬赏分已经没有了，但真心求教。
样式改为monochrome.ctb格式后，还是不清楚，还是一坨东西。上下对比。
我要回答
2个回答

这是打印时没有设置颜色，你的打印机是黑白，而设置是彩色，在打印时按下图设置

CAD打印图纸如何设置才能打印清晰？

CAD打印图纸如何设置才能打印清晰？

这样就可以了，请采纳，谢谢

查看全部
2020-09-19
赞 回复 采纳

　　可能是打印机问题，也可能是设置问题。设置时设置颜色为黑色，打印线宽设置细点。

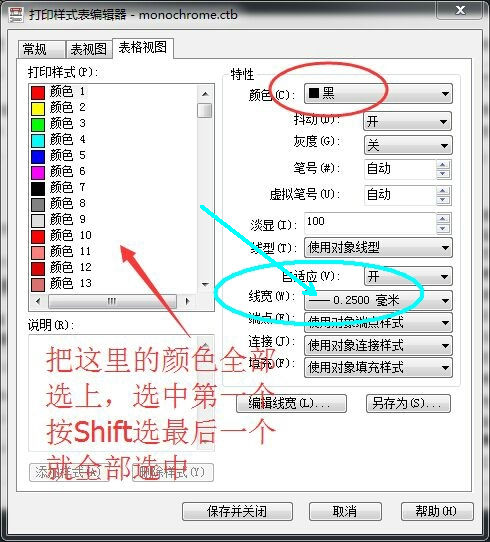

　　打印-模型里面点击打印样式，就出现下面界面，就可设置打印颜色和粗细。

CAD打印图纸如何设置才能打印清晰？

查看全部
2020-09-19
赞 回复 采纳

相关问题

CAD图纸的打印不清晰，怎么设置？
共2条回答 >
....： 你的打印样式表用得不一样，打印输出的线宽设置不同吧
赞 回复
怎么才能使打印的CAD图纸很清晰？
共1条回答 >
Iron Man🔺： 用CAD打开要打印的CAD图纸。点击文件选中打印。点击打印页面上的{帮助}按钮后面的>键。点击打印样式表的下拉菜单。选中monochrome.ctb勾选打印选项的打印对象线宽及按样式打印。选择是，按确定键就设置完成了。
赞 回复
如何设置CAD打印图纸的清晰度？
共1条回答 >
⌚ZhouYingmao🎓： 　　CAD图纸通常都是彩色的，默认打印出来模糊看不清楚，设置后打印出来很清晰。那么如何设置呢?接下来就让我给您细细道来。　　设置cad打印图纸的清晰度的方法一　　利用CAD自身的模拟打印，制成打印成pdf格式　　pdf保存到桌面，将ps打开，将pdf拖拽到ps中截图，保存可得jpeg　　设置cad打印图纸的清晰度的方法二　　用CAD打开要打印的CAD图纸。　　点击文件选中打印。　　点击打印页面上的{帮助}按钮后面的>键。　　点击打印样式表的下拉菜单。选中monochrome.ctb
赞 回复
CAD打印图纸不清晰怎么设置？
共1条回答 >
刘金璇： 打印的时候打印样式内容设置一下把线宽设置为0.05或者0.09。如果对复制内容的格式没有一定要求的话，我们可以在粘贴的时候使用选择性粘贴，把复制的内容作为CAD的图元，然后再调整格式，这样打印的时候就不会模糊了。
赞 回复
CAD怎么调整才能打印出清晰的图纸？
共1条回答 >
👻： CAD打印出清晰图纸的方法：2、首先打开需要打印CAD的文件，如图我是用不同颜色绘制的图形，但是如果不做任何设置，打印出来的图纸只有白色边线绘制的打印出来是清晰的黑线，如果是其他颜色绘制的话，就是模糊的灰线。4、这里我主要将两个重要的设置，可以打印出清晰的图纸来。如图打印样式，要选择monochrome.ctb然后着色打印选择传统线框。其他设置可以根据自己的需要来设置。这两个设置可以打印出清晰的图纸。5、我们可以试着打印电子版图纸，如图打印出来的图纸的边线是黑色的，不像刚才有其他颜色。这样通过打....
