溜溜问答 > 模型制作 > solidworks > SolidWorks如何画这个曲面？
Wengxiu
Wengxiu
邀请你来回答
111人阅读 2021-12-03

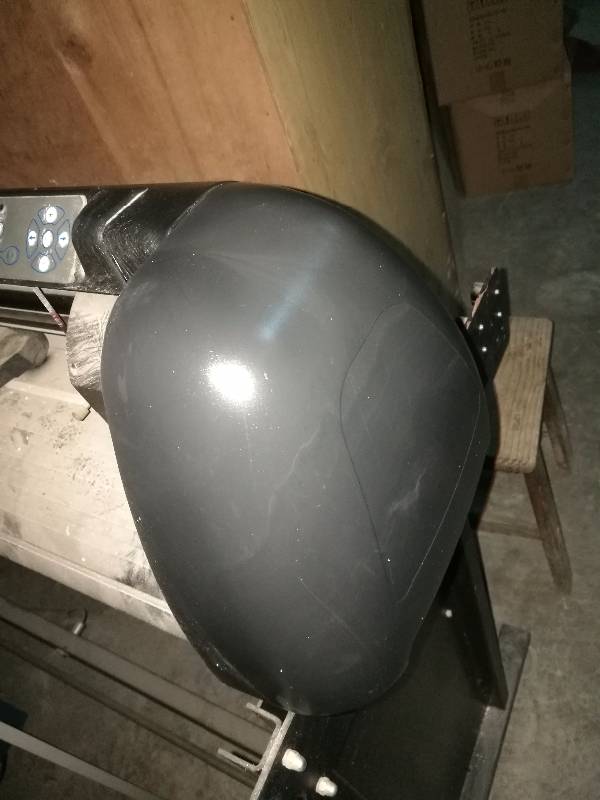

SolidWorks如何画这个曲面？

SolidWorks如何画这个曲面？
我要回答
1个回答

看不出什么东西，但创建曲面大致的思路基本一致：

创建前视，俯视，侧视草图，画出物体三个视角的轮廓，根据需要，可以创建更多的草图表达局部细节。

根据物体形状，将物体适当拆分为局部实体分别建模。

建模时可以根据物体特性，将物体再进行拆分。比如对称件可以按照中轴线拆分，只针对半边进行建模，另半边镜像即可

通过以上几步，将复杂的物体拆分为相对简单的局部实体后，根据第一步的轮廓线开始建模，将平面草图轮廓通过投影曲线等方式扩展为空间曲线，再用诸如边界曲面等命令创建曲面。

局部面片建模后，然后再用曲面命令创建中间过渡部的面片

全部拆分面片完成后，缝合为完整面片，用实体命令创建实体。完成

查看全部
2021-12-03
赞 (2) 回复 采纳

相关问题

SolidWorks怎样画曲面？
共5条回答 >
室内设计师+花：刘洋18406505655： 1、进入SolidWorks的主页，需要确定曲面的基本框架。2、这个时候等选择对应草图以后，点击扫描按钮。3、下一步来到一个新的窗口，如果没问题就直接打勾。4、这样一来会生成相关的效果图，即可实现SolidWorks画曲面了。
赞 (15) 回复
SolidWorks如何画曲面的筋？
共2条回答 >
KingsLy： 有一个直接插入筋的选项你可以试试。
赞 回复
SolidWorks如何画铁锹的曲面？
共1条回答 >
谷兰国际软装： 创建曲面大致的思路：创建前视，俯视，侧视草图，画出物体三个视角的轮廓，根据需要，可以创建更多的草图表达局部细节。根据物体形状，将物体适当拆分为局部实体分别建模。建模时可以根据物体特性，将物体再进行拆分。比如对称件可以按照中轴线拆分，只针对半边进行建模，另半边镜像即可通过以上几步，将复杂的物体拆分为相对简单的局部实体后，根据第一步的轮廓线开始建模，将平面草图轮廓通过投影曲线等方式扩展为空间曲线，再用诸如边界曲面等命令创建曲面。局部面片建模后，然后再用曲面命令创建中间过渡部的面片全部拆分面片完成后，....
赞 回复
SolidWorks如何画这塑料 曲面？
共1条回答 >
美尔居设计师郭钦： 你好！SolidWorks如何画这塑料曲面？可以用SolidWorks的钣金来完成这项绘图任务。首先用钣金的：基体法兰/薄片命令绘制该件的外形并成型，然后插入成形工具完成图示的环形凹凸面的成型及中间园孔的切穿。成形工具在窗口的左侧，设计库：Formingtools文件夹中。这是系统自带的成形工具，使用时可以修改成用户需要的尺寸，也可自己创建成型工具保存在该文件夹下。如图示形状的成型工具在子文件夹：embosses中。零件外形完成后可拖放一个现有的成形工具体验一下。工具的红色面的是表示切穿面。该件....
赞 (1) 回复
SolidWorks如何画镜片的曲面？
共1条回答 >
A.家居配套.设计： 这种不是球面上截取的几何体，有点难办建议使用一个草图上画出一个草图（就是类似弯曲的长方形，但是长方形的宽很小），然后拉伸，拉伸出来一个曲面，再正上方正对着它新建一个草图，绘制墨镜镜片正面看上去的轮廓，把轮廓外的部分切除掉就行
赞 (1) 回复
