溜溜问答 > 模型制作 > solidworks > SolidWorks中怎么把实体模型变为曲面实体，并且仅含曲面实体？谢谢？
Wengxiu
Wengxiu
邀请你来回答
480人阅读 2021-12-03

SolidWorks中怎么把实体模型变为曲面实体，并且仅含曲面实体？谢谢？

SolidWorks中怎么把实体模型变为曲面实体，并且仅含曲面实体？谢谢？ SolidWorks中怎么把实体模型变为曲面实体，并且仅含曲面实体？谢谢？
我要回答
1个回答

1、使用删除面工具，删除其中的一个面（最好是平面）。
2、将空缺的面实用填充曲面。
3、缝合曲面（注意尝试生成实体不要勾选）。

查看全部
2021-12-03
赞 (7) 回复 采纳

相关问题

SolidWorks怎么把曲面变实体？
共2条回答 >
Benjamin： 用插入--凸台/基体--加厚曲面，如果曲面是密闭的，可以在选中曲面后勾选“从闭合的体积生成实体”
赞 (10) 回复
SolidWorks怎么把曲面变成实体？
共1条回答 >
徐福梅： 可以用菜单栏的插入、凸台、加厚工具。如果是可以封闭的曲面，那就先缝合曲面，勾选"尝试形成实体"和“合并实体”，就可以了。利用切面视图就可以检查到“实心”与否。
赞 (1) 回复
SolidWorks中怎么把实体模型变为曲面实体，并且仅含曲面实体？
共1条回答 >

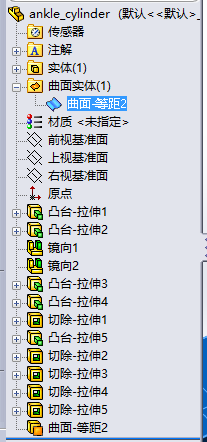

： 找到实体的任意一个面，然后使用删除面的功能，就可以把实体模型转换为曲面实体了。然后再把删除的那个面用曲面填充补起来。具体见下图：
赞 (11) 回复
SolidWorks的曲面实体怎么转换成实体？
共1条回答 >
Mon.： 利用solidworks的封闭、缝合及创建实体命令可将曲面实体转换成实体，具体操作请参照以下步骤。1、在电脑上打开solidworks软件，进入软件主界面。2、然后打开一个曲面体，迹羡或利用曲面命令制作一个曲面。3、接着需要把圆曲面的上下两个开口封闭，选择曲面工具栏里的填充曲面命令，选择要填充的封闭曲线，确定后生成封闭的面。4、选择曲面姿雀拍工具栏里的缝合曲面命令，将绘制的三个面全部选中，再勾选缝合命令里的创建实体命令，确定后即将曲面转岁汪化成实体。5、最后可以使用剖面命令，将当前模型剖开，查看....
赞 回复
SolidWorks怎样从实体提取曲面？
共1条回答 >
华佳艺设计（海南）： 使用SolidWorks提取曲面非常简单。只需在功能栏中选择“插入”，然后选择“曲面”选项。然后，选择“边界曲线”工具，并选择要提取曲面的边界。完成后，单击“完成”按钮，即可完成曲面提取。这样就可以使用提取的曲面进行后续操作，如修剪或加工等。
赞 (41) 回复
