溜溜问答 > 模型制作 > solidworks > SolidWorks自动标注时怎么让倒角显示成c1？
Wengxiu
Wengxiu
邀请你来回答
1722人阅读 2021-12-03

SolidWorks自动标注时怎么让倒角显示成c1？

SolidWorks出工程图时，自动标注出来的倒角都是图1中的形式，需要手动改成图2的形式。如何设置可以直接标成图二的形式？请大神指点说明一下，现在我们出工程图全部是SolidWorks，比转CAD再处理效率提高很多，SolidWorks可以手动标成c2的形式，我的问题是如何自动实现？
SolidWorks自动标注时怎么让倒角显示成c1？ SolidWorks自动标注时怎么让倒角显示成c1？ SolidWorks自动标注时怎么让倒角显示成c1？
我要回答
2个回答

没研究过 ，话说是一般人不会用SolidWorks标注吧？
导出成dwg，CAD两下就拖好了，不管是普通标注还是表公差极限 倒角圆角 CAD都比这个方便的多。

查看全部
2021-12-03
赞 回复 采纳

SolidWorks自动标注时怎么让倒角显示成c1？

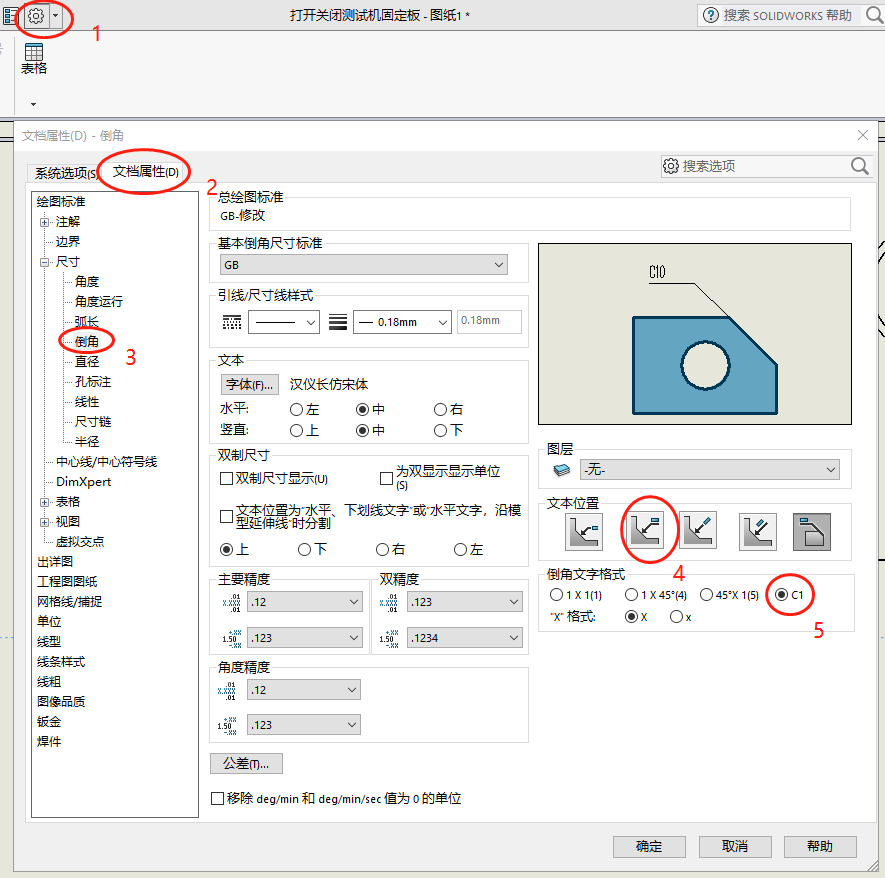

如图所示步骤，在工程图模式下设置。如果要一劳永逸，则必须在工程图模板里设置好，这样每次调用模板生成工程图时，同样的设置会带过来。SolidWorks标注还是很灵活的，可以多探索下。

查看全部
2021-12-03
赞 (2) 回复 采纳

相关问题

SolidWorks中怎么标注倒角？
共1条回答 >
Ralap： 在SolidWorks工程图中，单击【选项】，选择【文档属性】，然后选择尺寸>倒角，在【倒角文字格式】中设置标注样式，如下图：倒角标注样式设置效果，如下图：
赞 (7) 回复
SolidWorks怎么自动标注尺寸？
共1条回答 >
岁月无声： 你好！SolidWorks怎么自动标注尺寸，选择文件:从零件制作工程图命令。这样窗口右侧视图调色板中就会显示可供拖入绘图区的各种视图。同时上部选项中，勾选:输入注解、设计注解和包隐藏特征的项目。拖入图形后就自动标注尺寸了。
赞 (1) 回复
SolidWorks怎么标注圆倒角半径？
共1条回答 >
princess―― fang： 是工程图中是吧，先点标智能尺寸，点倒圆角半径，就会出现半径，放好位置，可以点引线，改不的效果,自己多试试就会了
赞 (7) 回复
SolidWorks怎样自动标注尺寸？
共1条回答 >
neil： 就是你在三维建模的过程中，草绘阶段将需要的尺寸标注完整，注意尺寸链不要封闭，然后出工程图时候使用自动标注尺寸功能，那些在草绘阶段标注好的尺寸会自动显示出来，你只需将尺寸移动到合适位置并添加公差就可以了。但是值得一提的是，自动标注只适用那些外形非常简单的零件，一旦零件外形复杂，自动标注也会乱七八糟，还不如不用。所以这个功能在实际应用中基本没什么用。希望对你有所帮助！
赞 (22) 回复
倒角c1什么意思？
共0条回答 >
