SolidWorks表面花纹

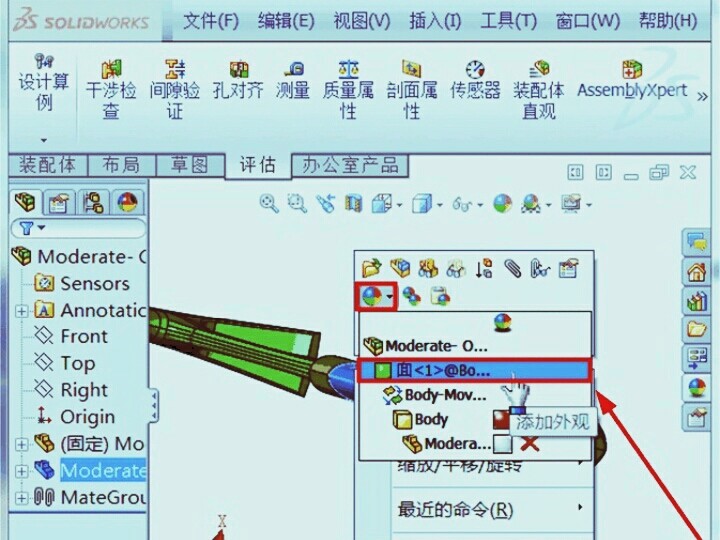

1、在SolidWorks确定零件图以后，通过鼠标右键点击外观那里的面。

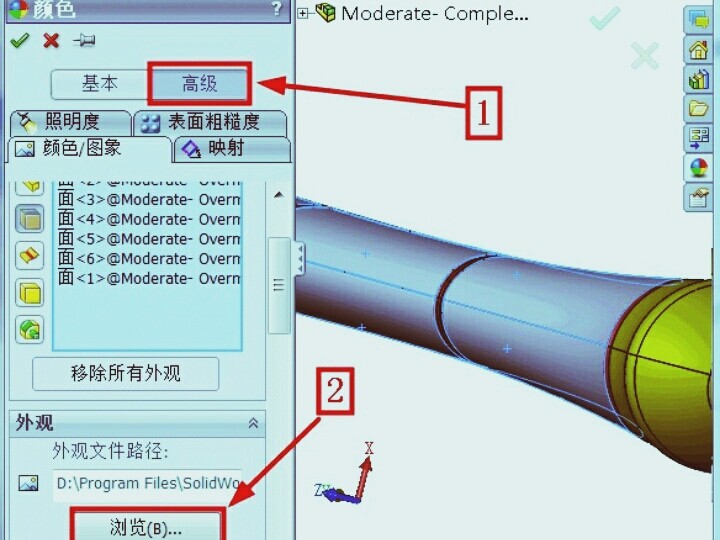

2、下一步会弹出颜色的下拉菜单，选择高级以后直接点击浏览。

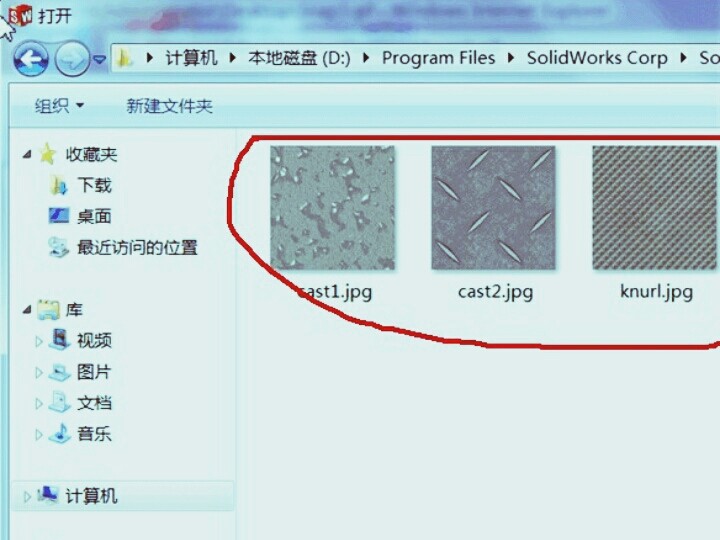

3、这个时候，需要选择滚花纹理的样式并确定保存。

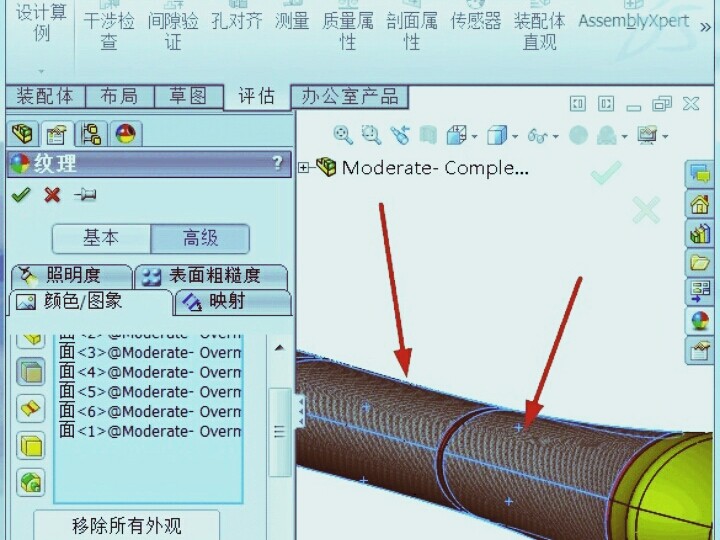

4、这样一来如果没问题，即可在SolidWorks零件图表面搞滚花纹理了。

我用的是SolidWorks 2009版本
首先选中你要修饰的零件或者零件的某个面，然后点击“外观”，里面呈现的是“基本”选项，可以更改颜色、透明度等简单外观选项； 另外还有一个“高级”选项，该选项可以更改的信息很多，包括“颜色/图像”，“映射”，“照明度”，“表面粗糙度”尝试着调节各个参数得到你想要的。
另外，SolidWorks中有photoworks插件，里面可以对零部件改变背景，添加图案、花纹、公司标志……等等内容，你可以适用一下。（对了，要确保你安装SW时，选中安装了photoworks喔）
还是搞不定的话，可以给我发邮件 feihuwAIzhuan@qq.com，希望能帮助到你~

如果要在零件表面上做出滚花效果，使用扫描切除即可

在窗口上SolidWorks后选三角箭头——编辑——外观——纹理，在下面属性里选金属——加工——滚花，
或者在外观--辅助部件-图案-方格图案-映射-圆柱映射，如图，有木有

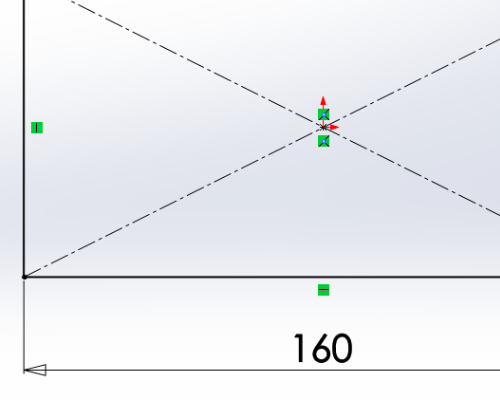

1、打开SolidWorks软件，新建一个草图，使用矩形命令绘制一个如下图的草图。

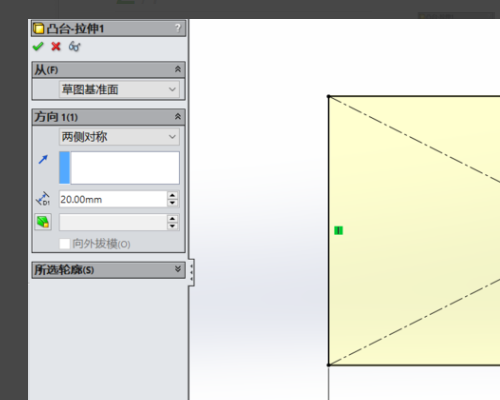

2、使用特征里面的拉伸凸台工具，进行拉伸，再确定。

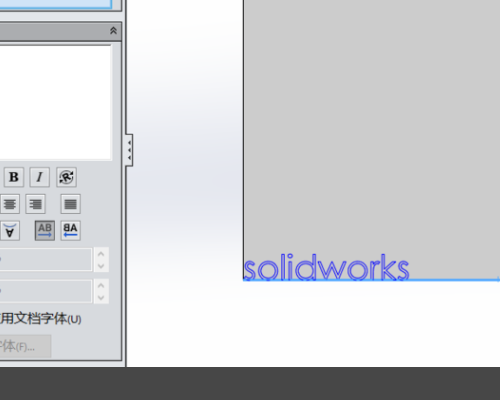

3、选取需要在其面上刻字的面，单击绘制草图命令，然后单击草图工具里面的草图文字，再选择一条边线，然后输入需要刻的文字。

4、如果想要把字刻在右下方，可以选择文字右对齐。

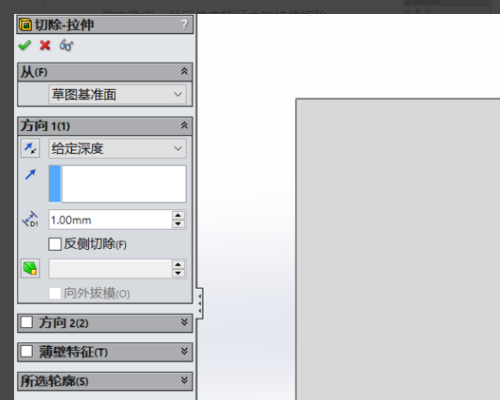

5、单击确定，然后单击特征中的拉伸切除。

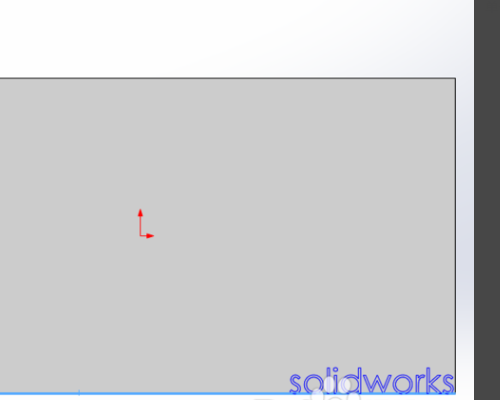

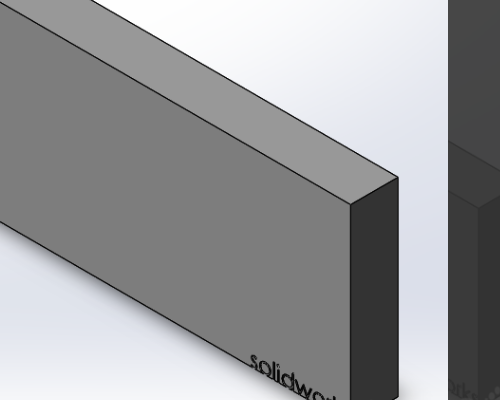

6、单击确定，最终效果如下图所示。
