溜溜问答 > 模型制作 > solidworks > SolidWorks怎么画这样的钣金零件？
Wengxiu
Wengxiu
邀请你来回答
65人阅读 2021-12-03

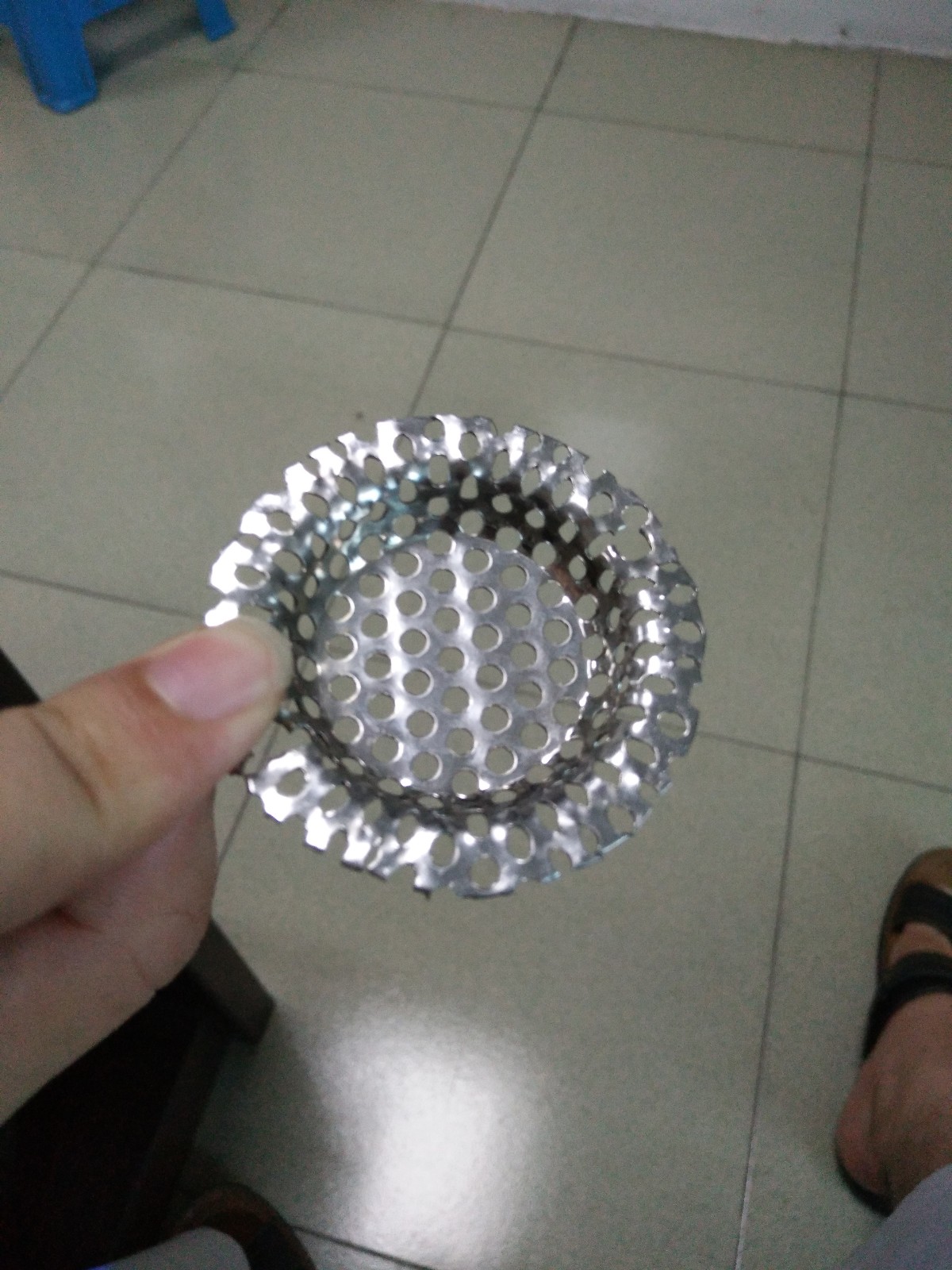

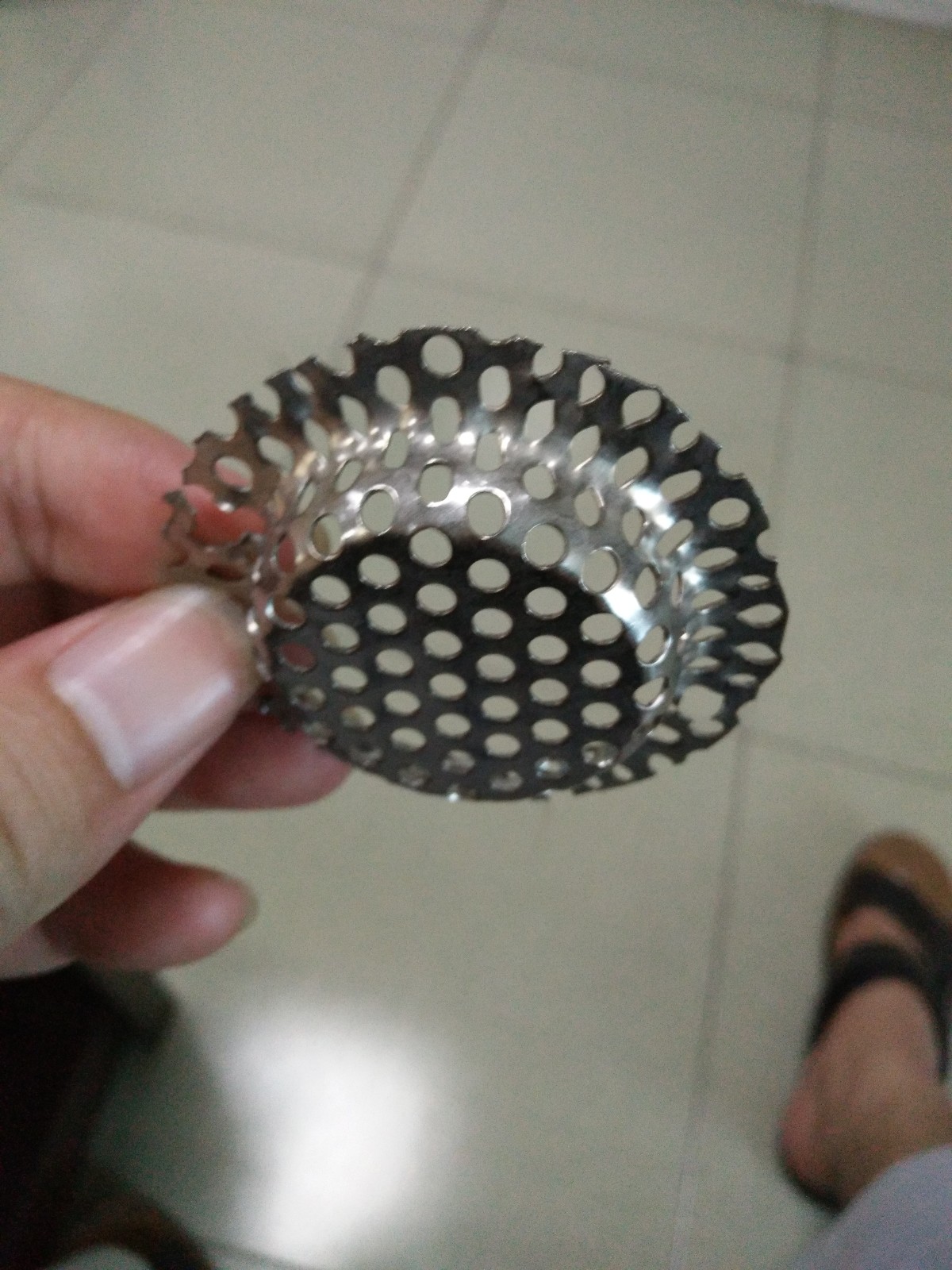

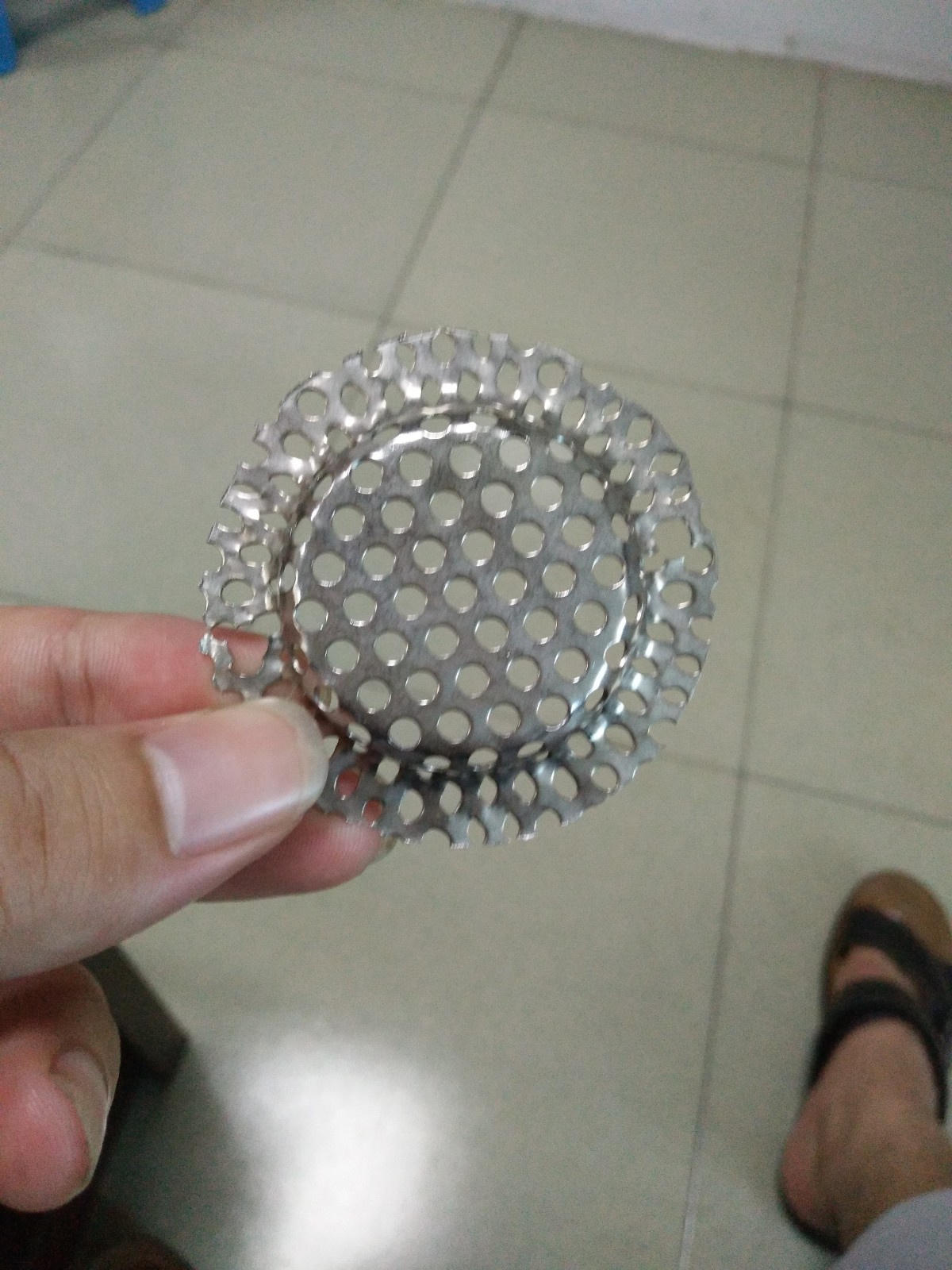

SolidWorks怎么画这样的钣金零件？

SW新人，清各位大神指点，如果有图文说明更好。
SolidWorks怎么画这样的钣金零件？ SolidWorks怎么画这样的钣金零件？ SolidWorks怎么画这样的钣金零件？
我要回答
1个回答

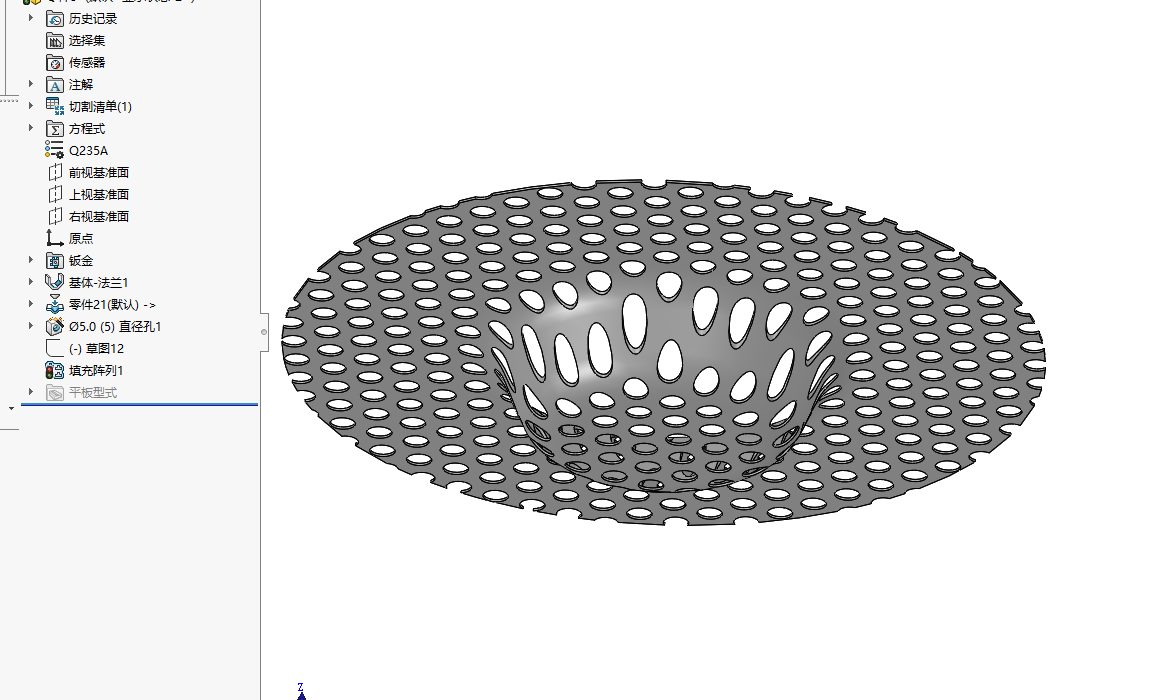

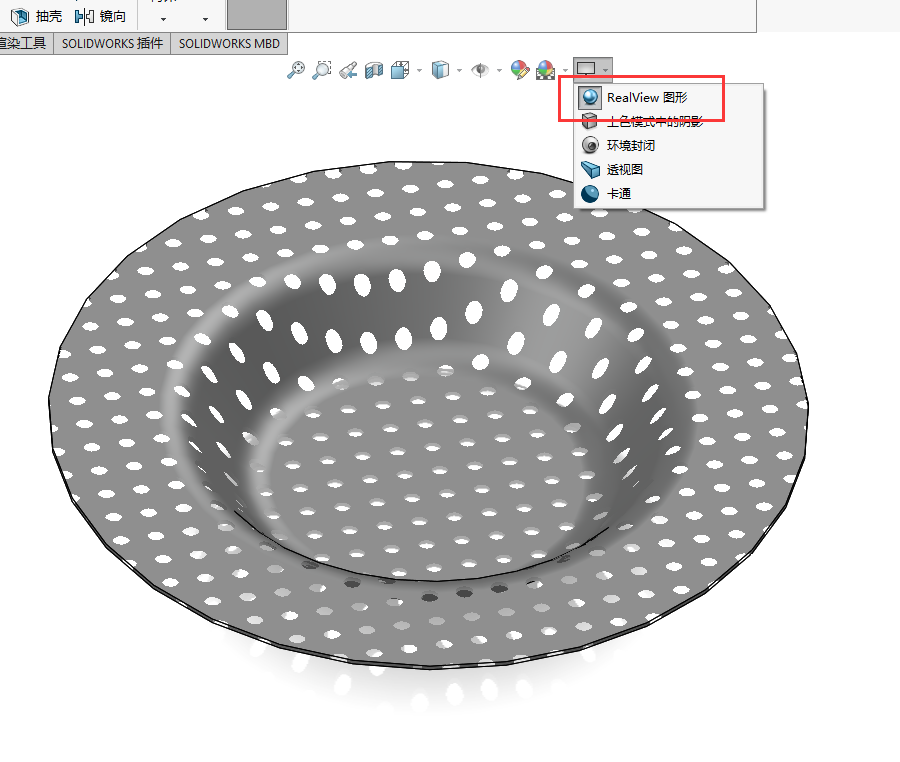

这个很遗憾，是画不出来，如果你的是专业显卡，可以用realview显示效果

SolidWorks怎么画这样的钣金零件？

SolidWorks怎么画这样的钣金零件？

SolidWorks怎么画这样的钣金零件？

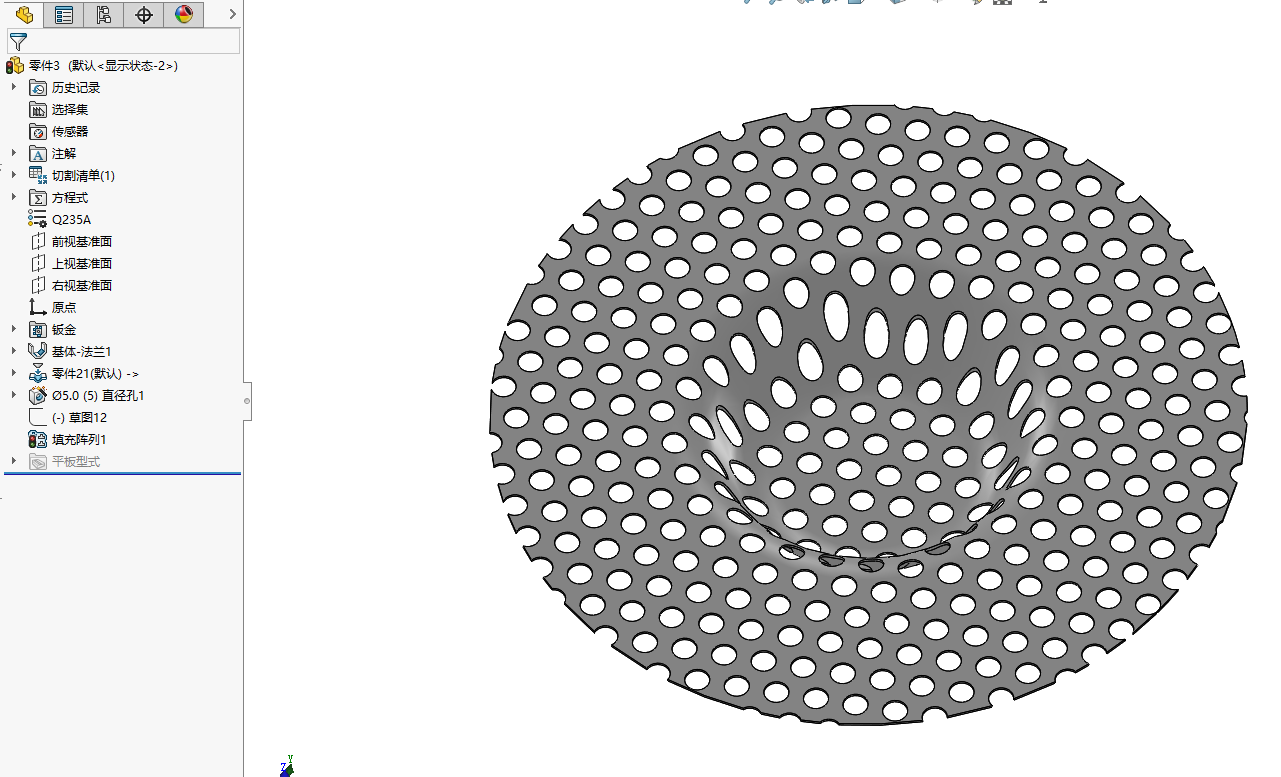

或者用填充阵列，不过效果就不是很好了

查看全部
2021-12-03
赞 回复 采纳

相关问题

SolidWorks这样的钣金怎么画？
共2条回答 >
逆鳞： 钣金，法兰先看看吧。这图看起来不难画。
赞 回复
SolidWorks怎么画钣金？
共2条回答 >
怡和微传媒： SolidWorks是一款非常强大的三维设计软件，其中钣金模块也比较常用1.打开软件，点击新建，进入新建模板选择，如下图所示。2.双击零件，进入零件设计界面。3.点击基本法兰/薄片命令，进入下图所示界面。4.选择一个基准面，绘制一个矩形草图，如下图所示。5.点击完成草图绘制，填写钣金参数，如下图所示。参数填写完成后点击确定。6.点击法兰边线命令，选择矩形的四条边，并设置其它选项，如下图所示。设置完成后点击确定。7.再次点击法兰边线命令，绘制其它折弯，如下图所示。8.法兰边线命令绘制最后一条折弯，....
赞 (19) 回复
NX钣金 这样的图形怎样画？
共1条回答 >
小张(室内设计)： 先弄出一个基板，后面直接都轮廓弯边就行
赞 回复
怎样在SolidWorks钣金展开？
共1条回答 >
罗汉肚： 展开的步骤如下：1打开SolidWorks2012，新建一个零件模型2在前视基准面建立一个钣金零件，例如：l100x50x2（t=2.0），宽度=50，内折弯半径为r0.5，折弯参数选择k因子（k=0.45），确定（注意：只有在钣金模块的零件才可以展开，否则是无法自动展开的）3钣金模块—展开功能—可以检验零件是否可以展开4设计树—平板型式1—右击找到输出dxf/dwg,点击确认保存在相应的文件夹或者桌面以方便找到5确认保存后，会出现这样一个输出dxf/dwg参数设置，正常默认就可以了，也可以把要....
赞 (1) 回复
nx钣金 这样的图形怎样画？
共1条回答 >
 🍪： 先弄出一个基板，后面直接都轮廓弯边就行
赞 回复
