SolidWorks中如何以指定的为起点画螺旋线?

我要回答
3个回答

有图才好说...

查看全部
2021-12-03
回复 采纳

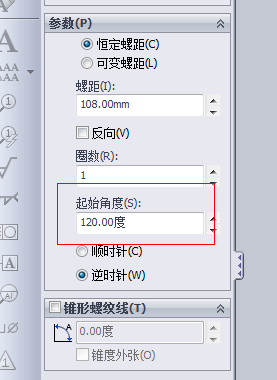

在此点的平面内画出圆,让圆经过此点,按要求定义圆大小。再测出此点在圆的什么角度上,然后插入螺旋线,定义出螺旋线起始的角度。

SolidWorks中如何以指定的为起点画螺旋线?

就能达到你的要求。

查看全部
2021-12-03
(2) 回复 采纳

在此点的平面内画出圆,让圆经过此点,按要求定义圆大小。再测出此点在圆的什么角度上,然后插入螺旋线,定义出螺旋线起始的角度。

SolidWorks中如何以指定的为起点画螺旋线?

查看全部
2021-12-03
(6) 回复 采纳

相关问题

solidworks中螺旋线怎么沿着路径变化?
共1条回答 >
李子: 查看图片
回复
SolidWorks螺旋线怎么画?
共1条回答 >
葛隋: 你好!SolidWorks螺旋线用扫描特征来画,新建零件图时扫描特征是不可用的,需要先绘制扫描特征用的路径草图和螺旋线的端面轮廓草图,扫描特征才会变为可用。1、草图绘制螺旋线的端面园并标注尺寸,单击等轴测命令。菜单:插入:曲线-螺旋线/涡状线,该螺旋线的起点交于端面园上。2、属性中设置螺旋线的参数,起始角度框中输入90度,使螺旋线的起点位于当前基准面上。设置完成退出草图。3、轮廓草图绘制,如果只想显示螺旋线,可以绘制直径很小的园,这样看起来和线条一样。4、单击扫描特征,在轮廓和路径框中分别选择相....
回复
SolidWorks怎样画螺旋线?
共1条回答 >
周de-华盈国际软装设计馆: 点击“曲线”图标选择”螺旋线“。选择一个基准平面,自动进入草绘环境。绘制螺旋线的基圆,并标注基圆直径。点击草绘图标,退出草绘环境。定义螺旋线方式,并选择螺距和圈数。点击左上角的对号,完成螺旋线的绘制。
(1) 回复
SolidWorks怎么画螺旋线?
共1条回答 >
找到人参了先生: 在螺母端面上画草图,把内孔转换实体引用,然后就可以用螺旋线命令了,然后在螺旋线的端点新建垂直于螺旋线的基准面,在基准面上画轮廓草图(就是螺纹牙型),最后扫描切除。
(1) 回复
SolidWorks螺旋线可以指定路径吗?
共1条回答 >
亚军: 可以指定路径的,方法:1.以该零件端面为草绘平面,做一端点在圆心上,长度等于端面半径的线条,以此草图为扫描轮廓。2.以该零件中心线建草图做扫描路径。3.扫描时选“沿路径扭转”,定义方式选“旋转”,输入圈数即可扫描出一螺旋曲面。此螺旋面的边线就是我们所要的,即沿任意路径扭曲的螺旋线。
(50) 回复
