溜溜问答 > 模型制作 > solidworks > SolidWorks中怎么将零件整体放大？
Wengxiu
Wengxiu
邀请你来回答
1315人阅读 2021-12-03

SolidWorks中怎么将零件整体放大？

我要回答
5个回答

shift+鼠标中键

查看全部
2021-12-03
赞 (4) 回复 采纳

插入
模具
缩放比例

查看全部
2021-12-03
赞 (20) 回复 采纳

有缩放功能的啊

查看全部
2021-12-03
赞 (3) 回复 采纳

“模具”工具栏里面有个命令叫“比例缩放”，可以将零件在尺寸比例上进行放大和缩小。

查看全部
2021-12-03
赞 (56) 回复 采纳

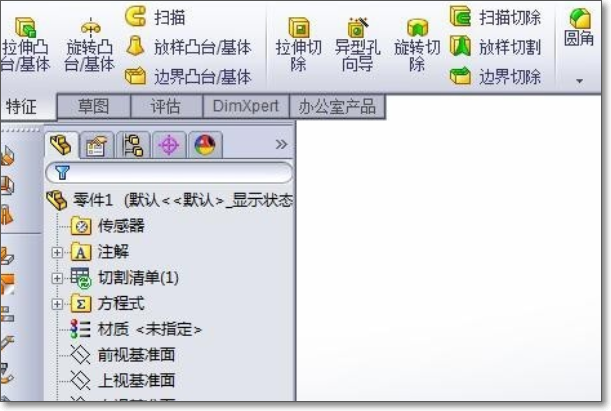

1、首先打开一个零件，如图所示，零件有很多特征，显然不适合一个特征一个特征的改变尺寸，

SolidWorks中怎么将零件整体放大？

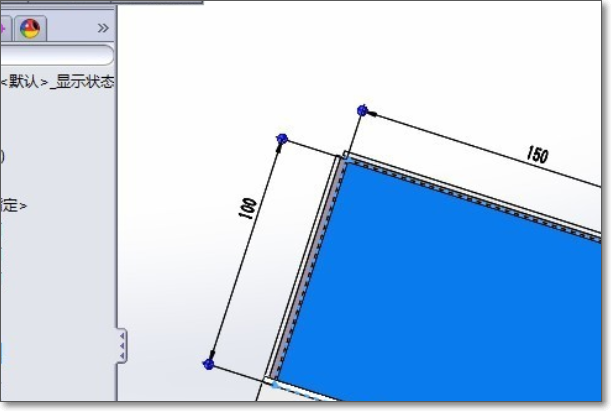

2、假设需要一个大两倍的这样的零件，原零件的部分尺寸如图所示，

SolidWorks中怎么将零件整体放大？

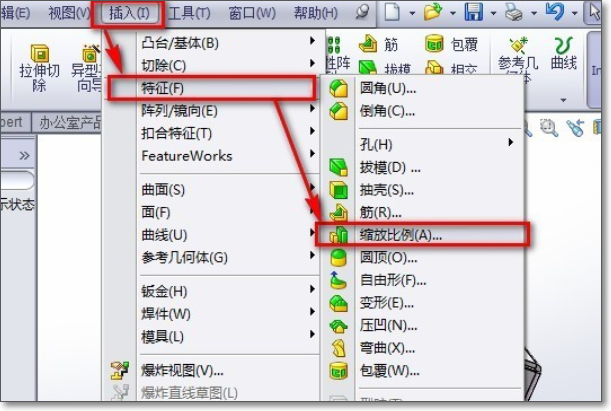

3、首选点下拉菜单“插入”--“特征”---“缩放比例”；选中，指定比例缩放点，就可以放大或缩小了，此处我们放大2倍，

SolidWorks中怎么将零件整体放大？

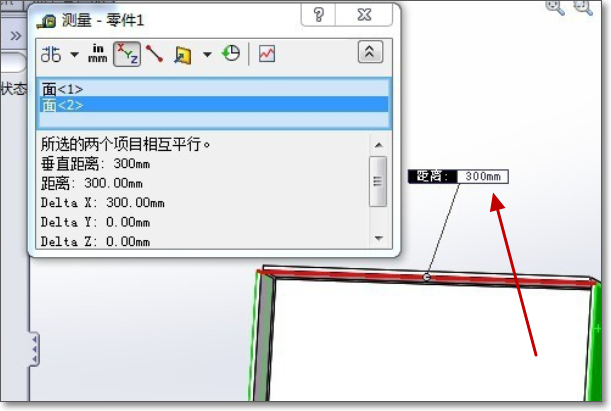

4、如图所示，此时零件已经整体变大2倍了，完成效果图。

SolidWorks中怎么将零件整体放大？

查看全部
2021-12-03
赞 (41) 回复 采纳

相关问题

SolidWorks怎么将零件分割？
共4条回答 >
程雪飞【VSD梵賽國際設計】： 1：选择分割命令，如下图：2：双击一个或多个实体，另存为文件，如下图：3：点击确定即可，如下图：4：完成后窗口预览，如下图：
赞 (49) 回复
SolidWorks 怎么将装配图整体放大？
共3条回答 >
陌： 当装配体工程图的视图太小，要放大时，1.看下截图。可用红红框的命令“用户自定义”。根据自己的意愿手工改动第二个红线框中的比例达到自己的要求。2.再就是使用模型文字比例。可把图放大到画草图时所用的1:1的比例。3.可根据自己的需求选择红框中的放大比例。这个比例完全符合国标。这几种方法都可使装配体视图在工程图中的比例发生改变，从面改变了视图大小。
赞 (5) 回复
SolidWorks放大缩小零件不见了？
共2条回答 >
拼搏： 应该是被屏蔽了，无法找到。1、打开电脑上SolidWorks软件。2、打开装配体，可以看到一个长方体，然而另一个零件圆柱体却没有看到，也没有将零件隐藏。3、点击打开圆柱体零件图，这时发现零件图里也没有看到圆柱体。4、看到左边状态栏的圆柱体特征，右键点击特征，找到一个眼镜的小图标，这时会发现小图标的注解是显示，也就是特征被隐藏了。5、点击显示，这时圆柱体就会出现了。6、再回到装配体，就会发现零件回来了。
赞 (47) 回复
怎样在SolidWorks中整体缩放零件？
共1条回答 >
℡謹： 依次点击“插入”、“特征”、“自定义菜单”。在弹出的对话框中鼠标单击“缩放比例”项左边的勾选框，激活“缩放比例”功能。依次点击“插入”、“特征”、“缩放比例”。设置比例缩放点，可以采用的比例缩放点有重心、原点和坐标系。鼠标单击“统一缩放比例”项左边的勾选框，输入比例因子后点击“确定“，则零件就被整体缩放了。除了进行统一缩放，还可参照三个坐标轴分别设置缩放比例因子（取消勾选“统一缩放比例”项左边的勾选框即可）。
赞 (5) 回复
SolidWorks怎么将零件整体的放大缩小？
共1条回答 >
七月～*： 比例缩放查看原帖>>
赞 回复
