溜溜问答 > 模型制作 > solidworks > SolidWorks工程图如何在尺寸线下方文字标注？
Wengxiu
Wengxiu
邀请你来回答
8911人阅读 2021-12-03

SolidWorks工程图如何在尺寸线下方文字标注？

我要回答
3个回答

SolidWorks工程图如何在尺寸线下方文字标注？

查看全部
2021-12-03
赞 (16) 回复 采纳

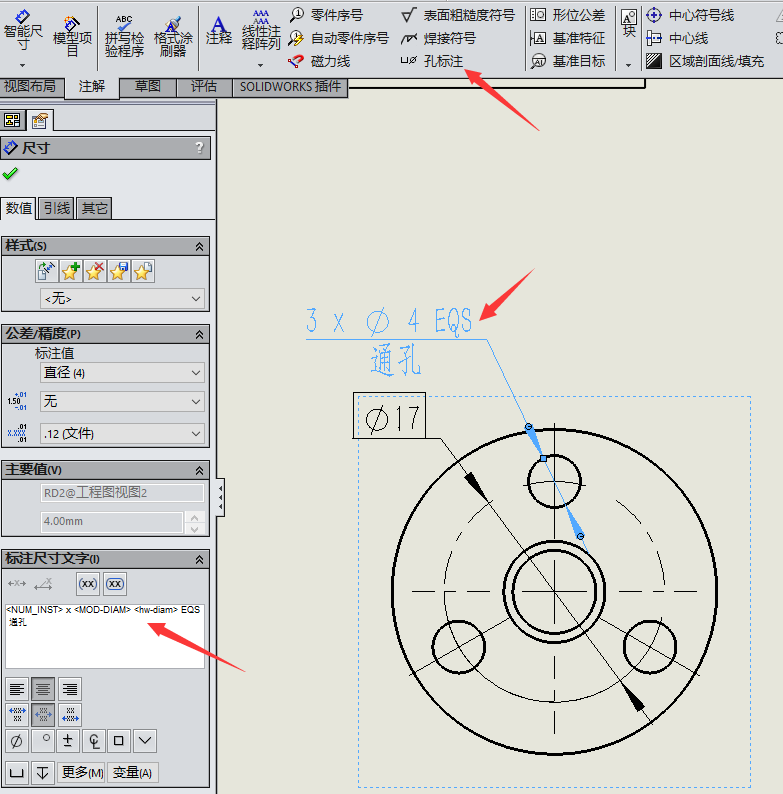

孔标注可以在尺寸线下方，只要在标注尺寸文字里编辑时，分成两行，下面一行就显示在尺寸线下方了。2014版的有新功能，普通标注也可以在尺寸线下方输入文字了，在标注尺寸文字那里分成了上下两个编辑框，在下面编辑框里输入文字，就会显示在尺寸线下方

查看全部
2021-12-03
赞 (15) 回复 采纳

1.点击“引线”标签，找到最下面的“自定义文字位置”，再选择第一个-实引线 文字对齐。
2.点击“数值”标签，可发现“标注尺寸文字”处 已经有两个位置可填写文字。

查看全部
2021-12-03
赞 (14) 回复 采纳

相关问题

SolidWorks工程图中怎么修改标注尺寸？
共2条回答 >
a杨乐15713802518： 步骤如下：1、在“线性”命令栏中，点击“图层属性”命令，弹出图层命令框；2、新建一个尺寸线的图层，设定好你需要的颜色、线型和线宽等参数，确定；3、打开工程图模板，选择“工具-选项”，在弹出的“系统选项”对话框中点击右侧“文档属性”；4、点击左侧命令树中“尺寸”前的“+”号按钮，展开“尺寸”命令树；5、依次点击树下各尺寸种类，在右侧“图层”选择栏内选择之前新建的图层；6、确定，完成。
赞 (3) 回复
如何在SolidWorks工程图中标注出双制尺寸？
共2条回答 >
Wade丿 ： 希望对你有帮助！
赞 (3) 回复
怎么给SolidWorks工程图标注尺寸？
共1条回答 >
Perfect： 方法一：1.在工具条中选择智能尺寸或选择下拉菜单项的相关标注.2.选择需要标注的对象，及位置方法二：1.选择要标注的视图2.在工具条中选择模型项目3.选择调整需要放入的尺寸或其它注解；会自动出来模型中的标注详见SolidWorks帮助中的"出详图和工程图/工程图/工程图中的尺寸"
赞 (2) 回复
SolidWorks工程图怎么移动标注尺寸？
共1条回答 >
A 奇思妙想 温馨家： 你好！SolidWorks工程图中要移动标注尺寸。先选中要移动的尺寸，再按住shift键，拖动到要放置尺寸的视图附近先仔判释放鼠标，再释放shift键。念源改就可以移动尺寸了。如果没能移动尺寸，裂绝请确认该位置是否可以标注所移动的尺寸。
赞 (1) 回复
CAD标注尺寸的时候，文字为什么在尺寸线的下方？
