SolidWorks中筋怎么画 我在操作中总是出现不能生成 求高手 相助？

SolidWorks中筋怎么画 我在操作中总是出现不能生成 求高手 相助？
我要回答
5个回答

你看看你筋的箭头方向反了

查看全部
2021-12-03
赞 (1) 回复 采纳

筋要画全的，你只画了一条线它无法生成啊，你画个三角形就好了吧

查看全部
2021-12-03
赞 回复 采纳

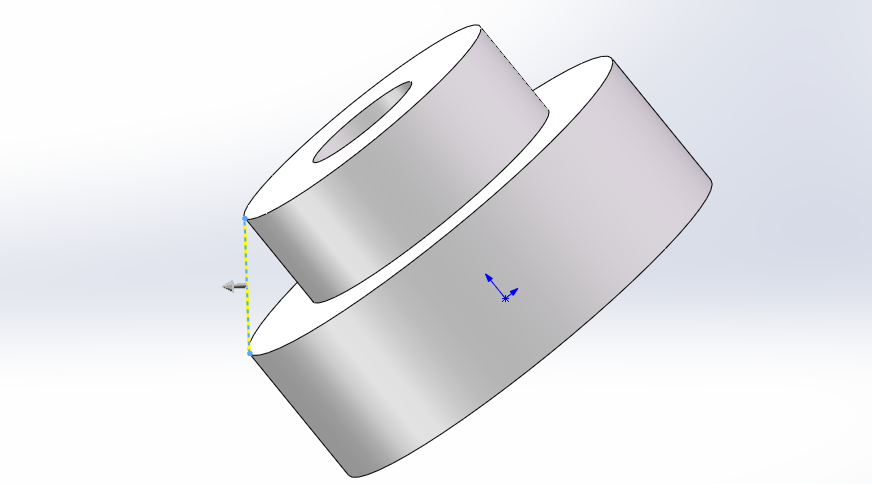

把箭头的方向反正放，选择目标实体为凸台，注意红色部分（生成筋的线不要与凸台圆边重合要报错）

SolidWorks中筋怎么画 我在操作中总是出现不能生成 求高手 相助？

SolidWorks中筋怎么画 我在操作中总是出现不能生成 求高手 相助？

查看全部
2021-12-03
赞 (21) 回复 采纳

组成凸台的两个圆柱要【合并实体】，我刚才也折腾了半天，现在好了

查看全部
2021-12-03
赞 (6) 回复 采纳

你好
方向反了，看到箭头没，那是方向，点击箭头让他反向。就可以了。
希望对你有帮助，还望及时采纳回答。
不能是封闭的，别把你误导了。

查看全部
2021-12-03
赞 (14) 回复 采纳

相关问题

SolidWorks如何画筋？
共5条回答 >
.： 筋之所以失败，是因为生成筋的草图绘制有问题，草图一般都跟你选择的基准面有关系。还有草图绘制的直线应该与要生成筋的两个边界相交
赞 (14) 回复
怎么用SolidWorks生成这个筋板？
共3条回答 >
:-P： 有插入筋特征的命令啊，就是先画出筋的截面图形，然后就是插入“筋”特征就行了啊~没有显示出来吗？在基准面2上画筋板的截面（图中红框），一定要与那个圆环有相交（箭头指的部分），不然可能做不出来，画好截面就直接插入特征选择筋，设置尺寸就行了
赞 (2) 回复
关于SolidWorks中筋的画法
共1条回答 >
〖天鹅不是鹅〗： 这个左侧的筋板做不出来的原因是下端底部与圆盘的实体有悬空的地方，所以说你这个草图的底端必须往右缩进，缩进的距离应该使筋板作出来后特征不超出底圆面的范围为准。这么着说吧，筋板特征必须都在底部圆盘的上面，超出圆的范围就做不出来了。如果说底面圆盘是方形的话，你这个筋板就能作出来了……说的不太好，你仔细看一遍应该能理解……如果你想作出来这个特征的话，可以用拉伸命令，祝楼主好运o(∩_∩)o~……
赞 (82) 回复
SolidWorks里面怎么画筋？
共1条回答 >
爵 迹： 筋要建立草图，注意草图不是画筋的起点面上，而是在终止面上，比如你在一块板上加筋上去，筋的高度是10mm。那么你就得离铁板10mm处建立一个基准面，再在这个基准面上画草图就可就可以了，=CAD技术智囊团=
赞 回复
在SolidWorks中，这个筋怎么画？
共1条回答 >
Phoebe.GU古： 是用钣金里面画,还是在实体里画,如果用实体画出来效果很受很容易,
赞 回复
