CAD如何画斜度，1:10？

我要回答
2个回答

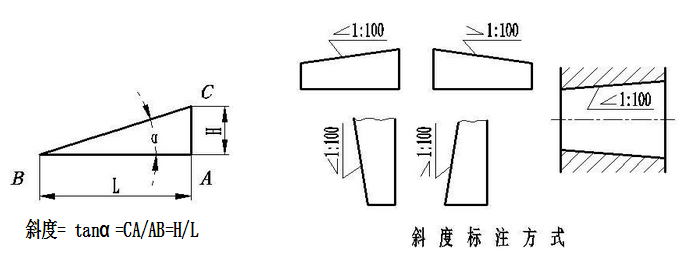

　　如题所述，所谓的”∠1:10“其实是斜度的标记，斜度的定义如下图所示。

　　

CAD如何画斜度，1:10？

　　根据斜度的定义，结合CAD中的平行捕捉功能可以绘制相应斜度的图线，具体如下：

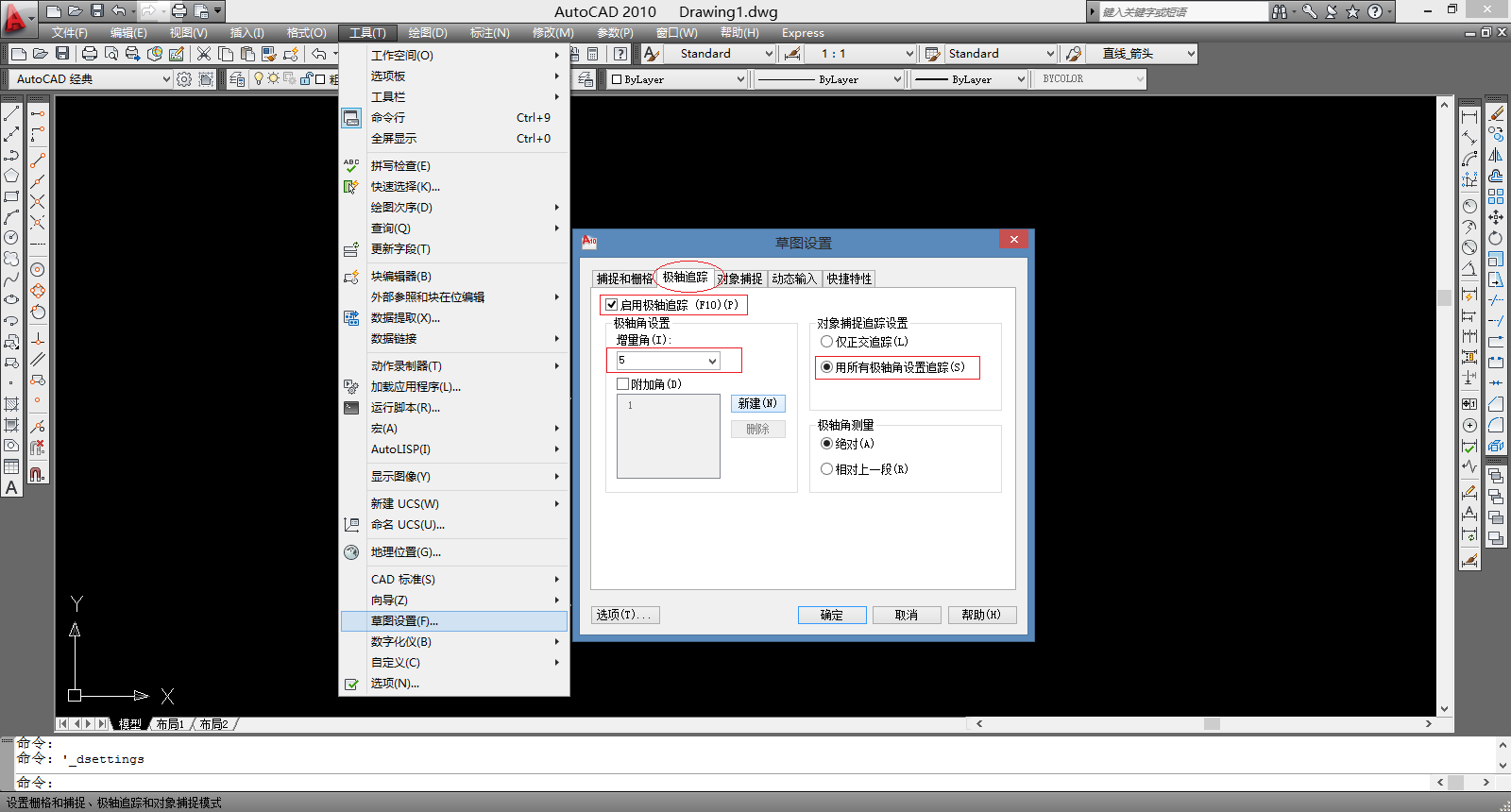

设置极轴追踪。如图所示，工具-草图设置，打开”草图设置“对话框，切换至”极轴追踪“选项卡，勾选”启用极轴追踪“，并作相应设置，单击确定按钮关闭对话框。

CAD如何画斜度，1:10？

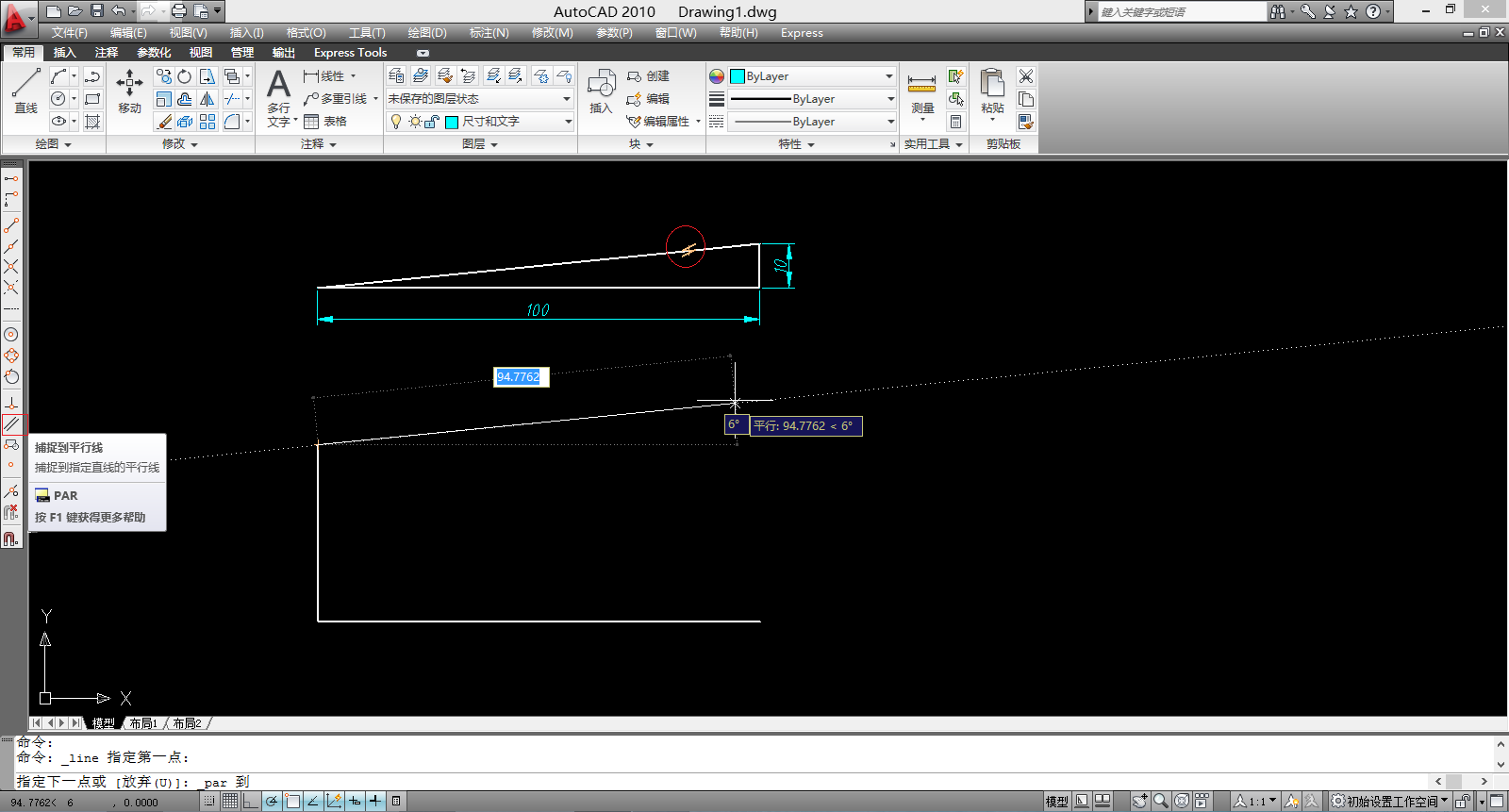

绘制斜度线。如图所示，绘制直角三角形，保证直角边的长度比=1：10；单击”直线“按钮，绘制直线，捕捉已有直线端点作为起点，在确定直线端点之前，单击对象捕捉工具栏里的”捕捉到平行线“按钮，移动鼠标至直角三角形的斜边做平行捕捉标记，再移动鼠标直到斜边上高亮显示平行标记，并在适当位置单击鼠标左键确定端点，完成斜度线的绘制。

CAD如何画斜度，1:10？

查看全部
2020-09-19
赞 回复 采纳
画线，指定第一点，第二点输入@10，1，这条线就是我们需要的斜度，如果太短可以延长，或者把数值改大，比如@1000，100，只要是十倍关系就行
查看全部
2020-09-19
赞 回复 采纳

相关问题

CAD怎么画斜度，1:10？
共3条回答 >
逗逗逗的逗： 画线，指定第一点，第二点输入@10，1，这条线就是我们需要的斜度，如果太短可以延长，或者把数值改大，比如@1000，100，只要是十倍关系就行
赞 (30) 回复
CAD如何画斜度？
共2条回答 >
胡半仙： 方法很多：1：可以通过旋转达到斜度的目的2：对于斜度直线L直线命令回车确认点取直线第一点指定下一点：输入@20
赞 回复
CAD斜度标1:5怎么画？
共2条回答 >
白熊： 1、首先在电脑中，打开AutoCAD2007版本软件，打开CAD软件后，画一个图形。2、画好图形后，输入scale缩放命令，按空格键确定，如下图所示。3、确定命令后，选择对象，选择对象后指定基点，如下图所示。4、指定基点后，输入比例因子5，按空格键确定，如下图所示。5、确定比例因子后，图形就转换好了，如下图所示就完成了。
赞 回复
CAD斜度标1：5怎么画1：5的斜度怎么画，是不？
共1条回答 >
Guziyu.： 你说的比例是短直线与长直线的比例还是短直线与斜边的比例？如果是第一种好画，第二种自己算出角度，命令“l”后“@度数”就可以了，注意度数有正负方向
赞 (1) 回复
