SolidWorks画真实螺纹，外螺纹与内螺纹怎么画？

在外圆上划螺旋线，然后划牙型，然后扫描切除出螺纹

设计时没必要按实际的画，可以用装饰螺纹线画出。插入-注解-装饰螺纹线。若非要按实际画，可以采用“切除扫描”来画。先做一螺旋线，再做一牙型图。再切除扫描，即可生成螺纹线形状。

SolidWorks画真实螺纹，外螺纹与内螺纹怎么画？该经验为大家分享一篇如何用SolidWorks怎么绘制螺纹。
方法一分步阅读
1
/4
双击或者右键打开SolidWorks2012软件，其他版本的SolidWorks都可以使用该方法，新建一个零件文件，点击确定。
2
/4
我们先绘制一个圆柱：选择拉伸凸台命令，然后绘制一个直径大小为30mm的圆，进行拉伸，拉伸高度可设置为60mm，点击打勾。
3
/4

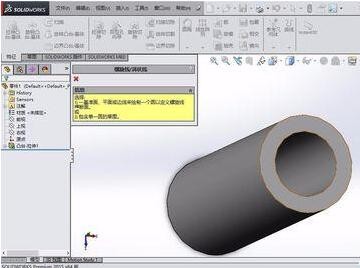

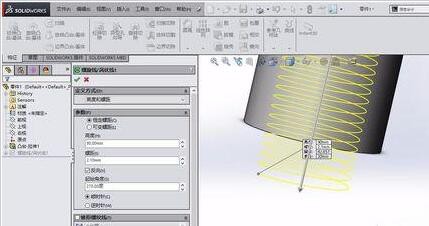

点击曲线--螺旋线命令，或者通过命令搜索搜索螺旋线，在圆柱的上表面绘制一个半径30的圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。
4
/4

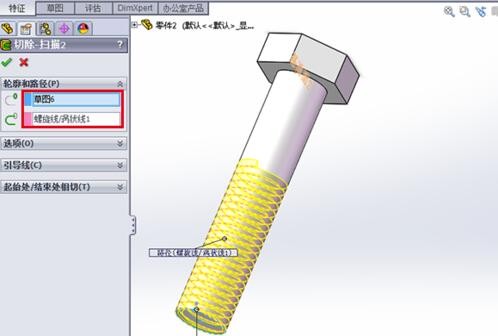

在螺旋线的起点或者终点位置处绘制一个三角形或者等腰梯形，为螺纹的形状。绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。
方法2
1
/2
首先，你要确保的是，你已经开启了装饰螺纹线的功能。在菜单栏中的工具--选项，选择文档属性（上方的第二个），选择出详图，然后勾选图中的红圈圈的，点击确定即可。
2
/2
最后在菜单栏中的插入--注解--装饰螺纹线，在对话框中选择m30大小的螺纹，即完成装饰外螺纹的操作。
内容仅供参考并受版权保护

工具：SolidWorks、电脑

外螺纹步骤：

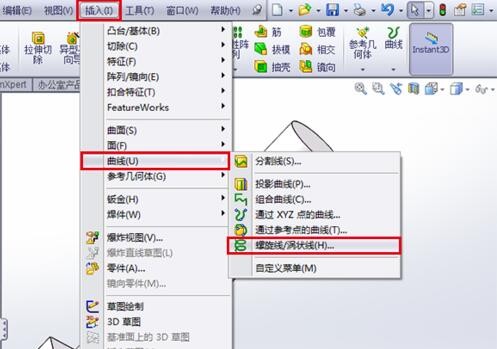

绘制零部件，然后点“插入”——“曲线”——“螺旋线”。

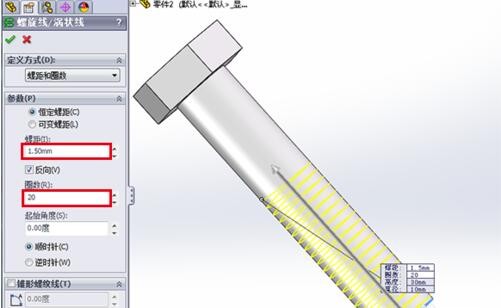

选中圆柱的端面，草绘一个直径为10mm的圆，确定。设置螺旋线的螺距为1.5mm，圈数为20，方向向上。

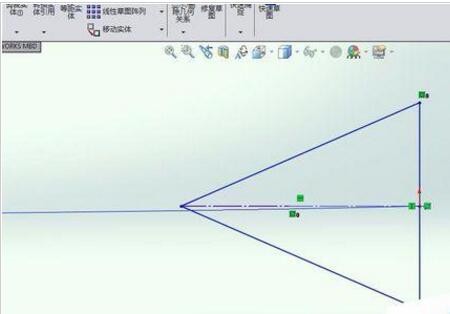

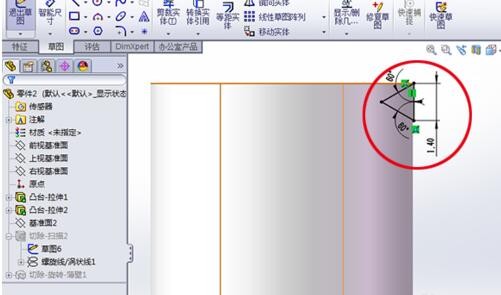

在过圆柱中心轴的任意平面上（如果没有可以自己创建）草绘如图所示的三角形（此为螺纹接口）。

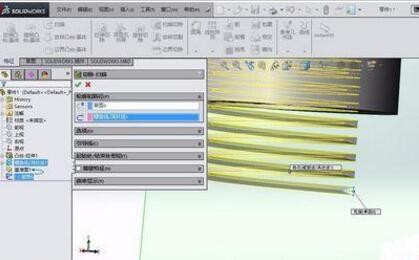

点“切除-扫描”，选小三角型为轮廓，螺旋线为路径，确定。

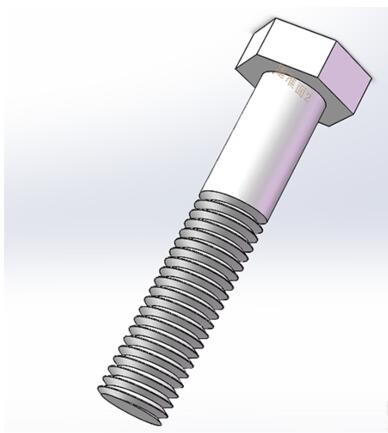

得到实体螺纹。

内螺纹步骤：

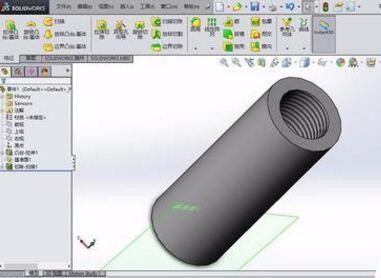

绘制零部件，点击曲线--螺旋线命令，或者通过命令搜索搜索螺旋线，在圆柱的上表面绘制一个直径为20的圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。

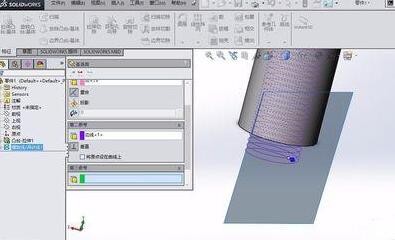

建立一盒基准面，第一参考为螺旋线的末端点，第二参考为曲线，即为螺旋线，然后垂直于曲线。完成基准面的建立。

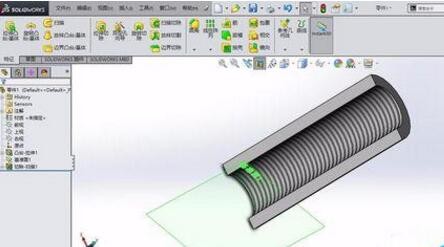

在基准面上，绘制三角形或者等腰梯形，为螺纹的形状。绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。

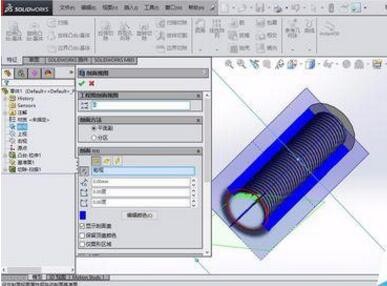

最后，可以通过视图--显示--半剖视图来查看所绘制的图，也可以使用螺纹装饰图来绘制。具体可看之前的经验。
