CAD2014墙体如何画?画好了用什么办法打断?

图中的这个次卧室周围的墙是用什么画的?是多段线吗? 还有用什么办法可以打断画的线,因为要画门和窗,只能打断。我用的是CAD2014,家里要装修,但不会用CAD画设计图,自己尝试了下,发现画不下去啊 请大神门帮帮忙
我要回答
2个回答

1、目前做建筑设计图都是使用专门的建筑设计软件,里面有直接绘制墙体的功能,打断直接使用AutoCAD编辑里面的打断即可实现。

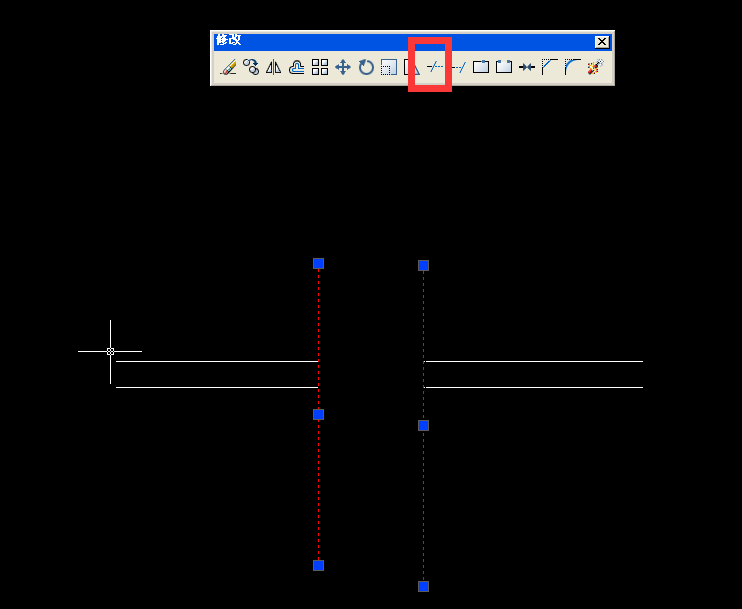

2、如果没有安装建筑软件,直接使用AutoCAD绘制墙体,可以使用多线功能进行绘制,命令是ml,多线不能使用CAD里面的打断,可以使用修剪。

CAD2014墙体如何画?画好了用什么办法打断?

查看全部
2020-09-19
回复 采纳
hi,刚刚我去学习了下,你只要先做个门窗的形状,wipeout命令,把门窗轮廓设置为遮挡对象,一起作为块就可以了,不用打断,这个块会把后面的墙遮住·采纳吧!
查看全部
2020-09-19
回复 采纳

相关问题

用CAD画墙体怎么画?
共3条回答 >
呵呵: AutoCAD画墙一般是用多线命令。首先,你需要在格式-多线样式里面设置下多线,新建一个样式,设置好多线偏移量等等,在你这就是上下偏移量是120.然后,ml命令,注意看下面的命令行,选择对齐方式,比例,样式。开始画墙。。粗略画好之后,要进行修改了。你会发现有些墙交接的地方需要打通。点修改-对象-多线,用多线编辑工具,对你的墙进行适当的修改
(17) 回复
CAD墙体如何合并,我是用偏移画的墙体?
共2条回答 >
胡半仙: 你这样画好后,可以用修剪命令,去掉不需要的线就可以了。
回复
CAD2014墙体怎么画?画好了用什么办法打断?
共2条回答 >
张老: 1、目前做建筑设计图都是使用专门的建筑设计软件,里面有直接绘制墙体的功能,打断直接使用AutoCAD编辑里面的打断即可实现。2、如果没有安装建筑软件,直接使用AutoCAD绘制墙体,可以使用多线功能进行绘制,命令是ml,多线不能使用CAD里面的打断,可以使用修剪。
回复
CAD室内施工图用什么办法画墙体?
共1条回答 >
moon: 用天正建筑画,先画轴线,再画双线墙,简单极了
回复
CAD墙体双线怎么打断画门?
共1条回答 >
静静: 假设门款1000mm,垂直于你一边线(也就是墙面)画直线,命令L,任意长;命令O,偏移1000mm;点命令“修剪”(也就是你说的打断)后右击,选择要打断的部分(也就是两垂线之间的线条);再把两垂线删除,这样多线上的两点就被打断了,留出一个1000mm的门宽;再点击矩形命令,在命令行输入@1000,50,这样一个门就出来了,之后移动到需要的位置就OK
