溜溜问答 > 平面设计 > CAD问答 > CAD复合图形如何变形？
kiss mayue
kiss mayue
邀请你来回答
249人阅读 2020-09-19

CAD复合图形如何变形？

如上图，在CAD中如何把左图放到右图中，要求左图的宽度和高度刚好和右图的宽度及高度一样大，也就是说左图宽度要放大很多，高度却要缩小。我试了缩放、拉伸、块定义等都没有成功。麻烦会此操作的能不能详细地说一下步骤，。谢谢？。
我要回答
2个回答

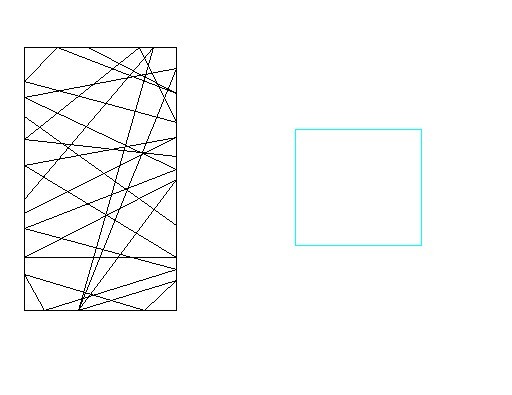

1.】举个例子，随意的两个图形。要把左边的缩放到和右面的蓝框一样大小

CAD复合图形如何变形？

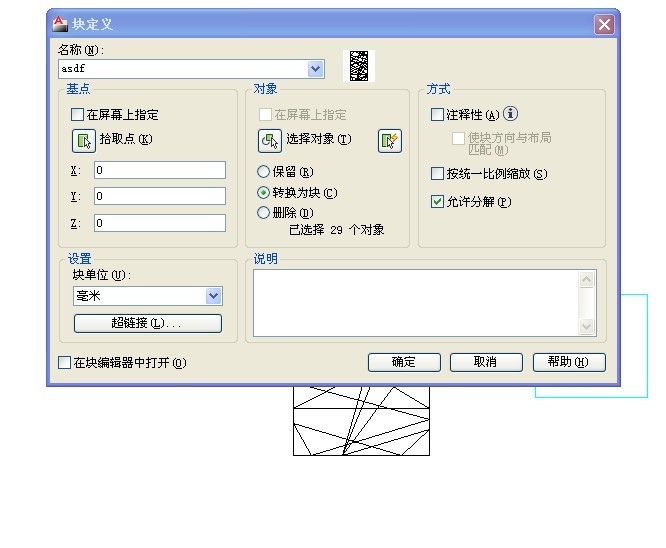

2.】将目标做成块

CAD复合图形如何变形？

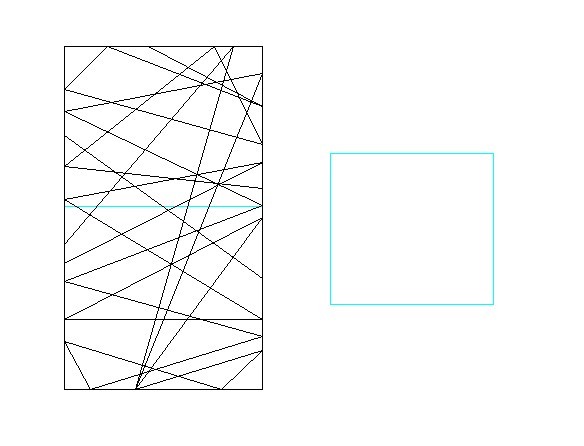

3.】复制蓝框，缩放到和目标同宽/长，并移动到一起

CAD复合图形如何变形？

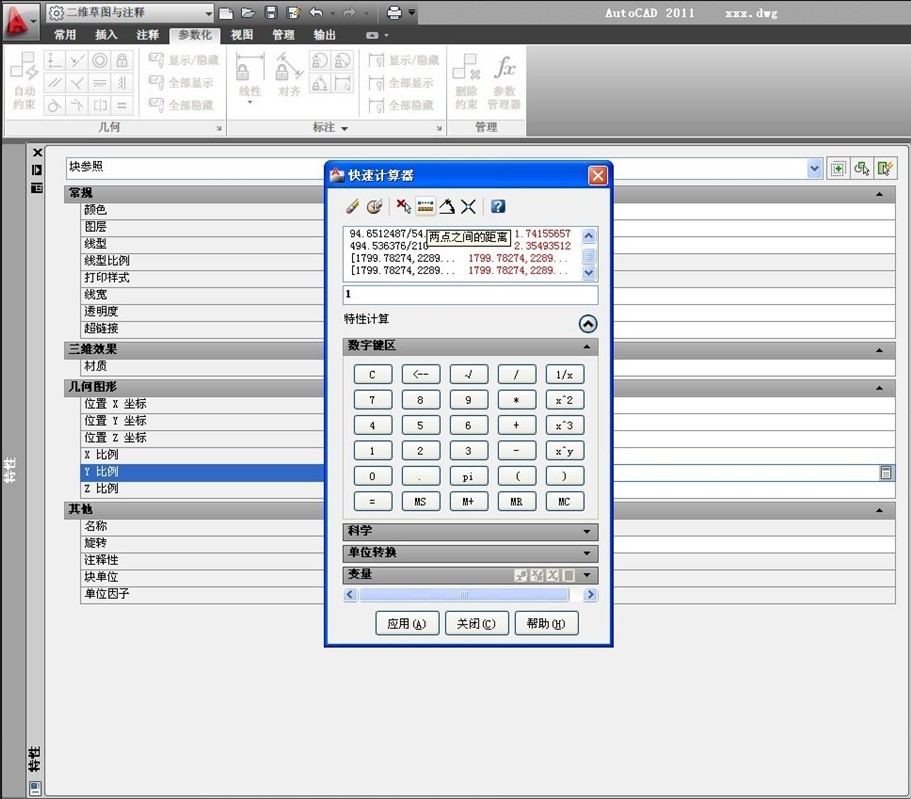

4.】选择块，右键--s（特性栏），在y轴比例中，点击快速计算器。数值取得方式采用“拾取两点间距离）

CAD复合图形如何变形？

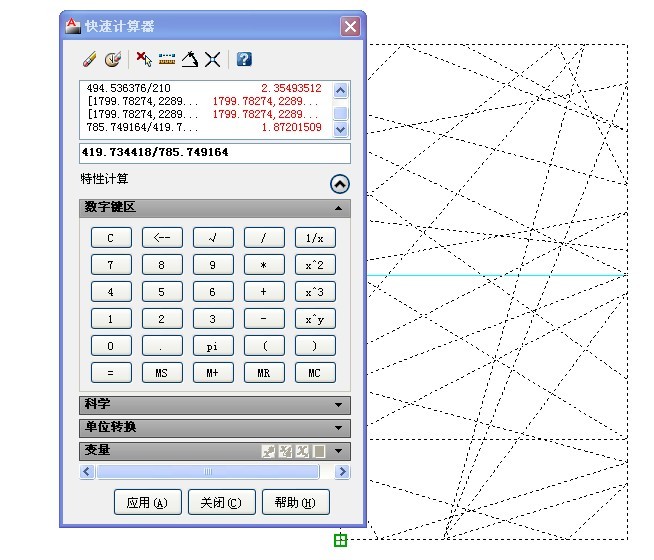

5.】拾取缩放后的蓝框高度，除以拾取块的高度，这样来取得y轴比例。点击“应用”来确定。

CAD复合图形如何变形？

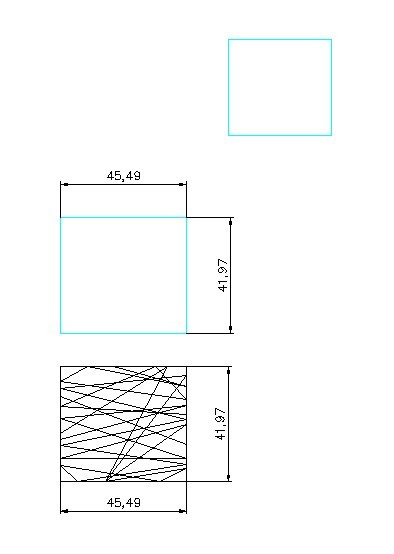

6.】完成比例缩放（这里为了观察方便，将他们缩小到原来的1/10）

CAD复合图形如何变形？

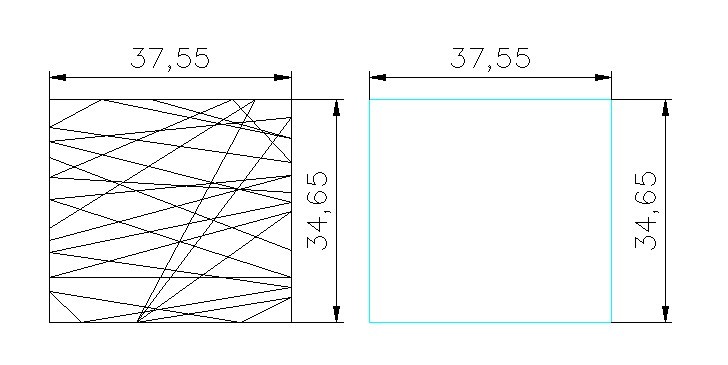

7.】将缩放后的块，再次以原蓝框大小为参照，任选一边缩放到等大，完成。

CAD复合图形如何变形？

查看全部
2020-09-19
赞 回复 采纳
这个应该是缩放的问题，分两步走，先将缩高度后拉宽度，或者先拉宽度后缩高度都是可以的。因为长时间没有用过CAD了，比如高度，好像应该是做个辅助线，然后将两个图形放在同一水平线上，然后选择缩放，他会提示缩放的比例，两者差就是，这样就应该可以缩放了。
查看全部
2020-09-19
赞 回复 采纳
