溜溜问答 > 平面设计 > CAD问答 > 在CAD里如何把样条曲线变成多段线？
kiss mayue
kiss mayue
邀请你来回答
503人阅读 2020-09-19

在CAD里如何把样条曲线变成多段线？

我要回答
2个回答

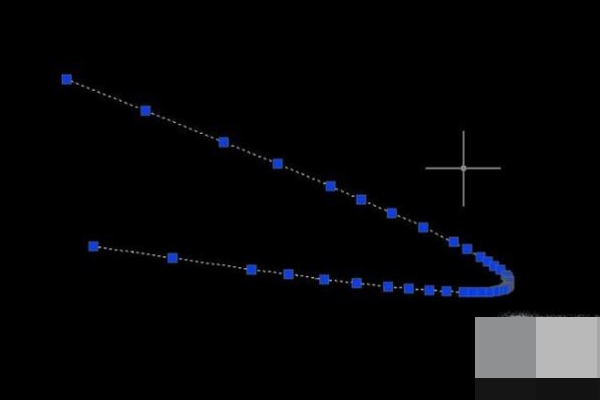

1、首先，我们打开CAD，如图所示，点击“样条曲线”按钮，任意画一条样条曲线。

在CAD里如何把样条曲线变成多段线？

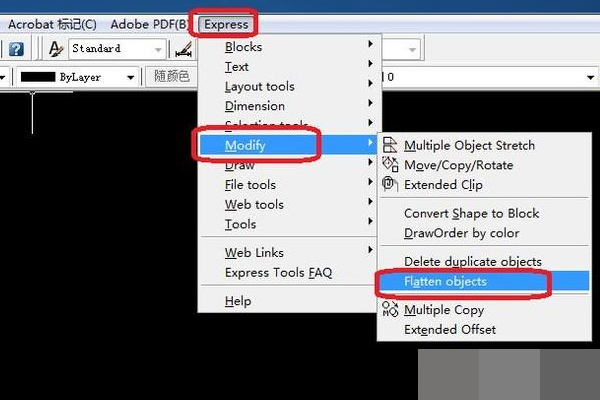

2、点击菜单栏“exPRess”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flatten objects”。

在CAD里如何把样条曲线变成多段线？

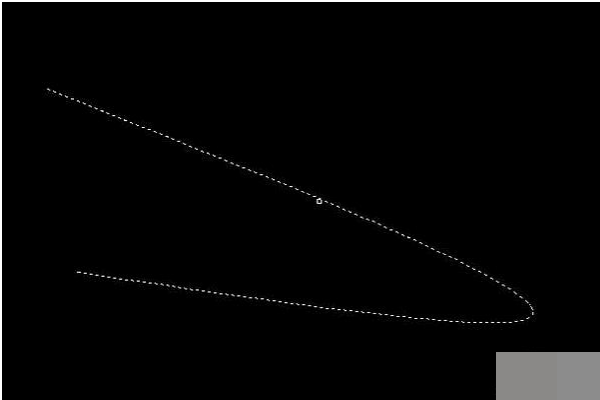

3、然后，点击一下样条曲线，如图所示，选中后样条曲线呈虚线样式，点击右键确认。

在CAD里如何把样条曲线变成多段线？

4、此时，就发现原来的样条曲线变成多段线了，效果如下图所示。

在CAD里如何把样条曲线变成多段线？

查看全部
2020-09-19
赞 回复 采纳

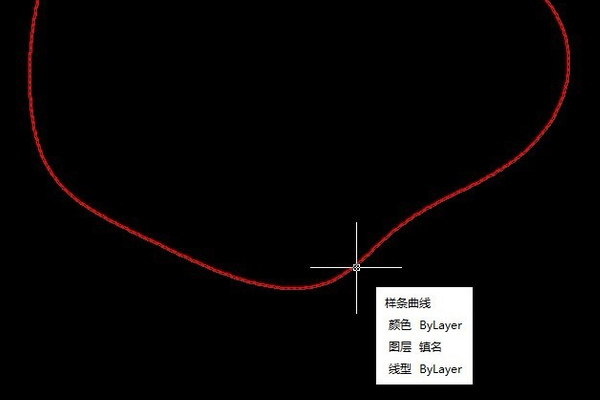

1、打开CAD软件，在CAD里面画一条样条曲线。

在CAD里如何把样条曲线变成多段线？

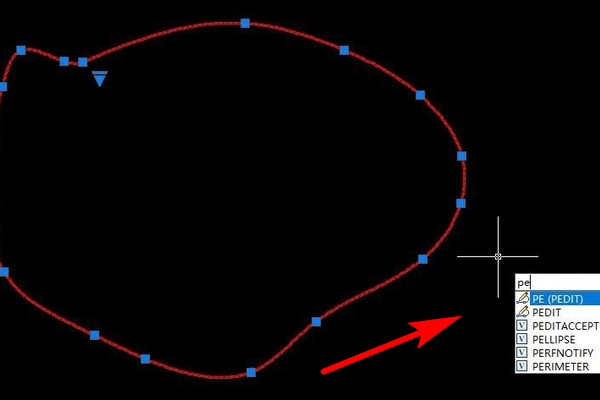

2、选中需要变成多线段的样条曲线，在命令框里面输入pe.

在CAD里如何把样条曲线变成多段线？

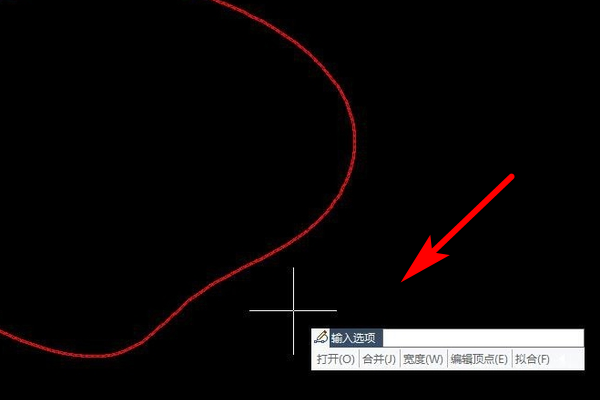

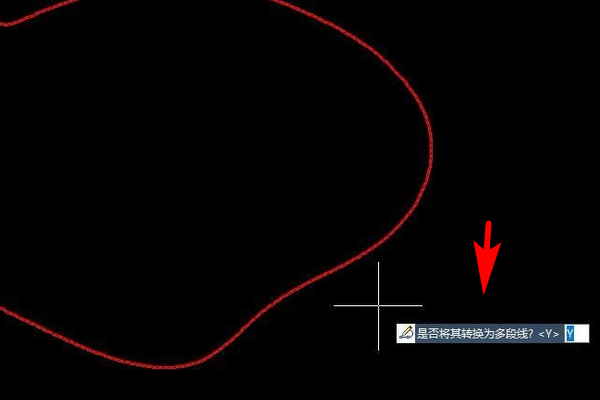

3、输入pe命令这后，此时会弹出一个确定窗口，根据提示输入相关的命令即可

在CAD里如何把样条曲线变成多段线？

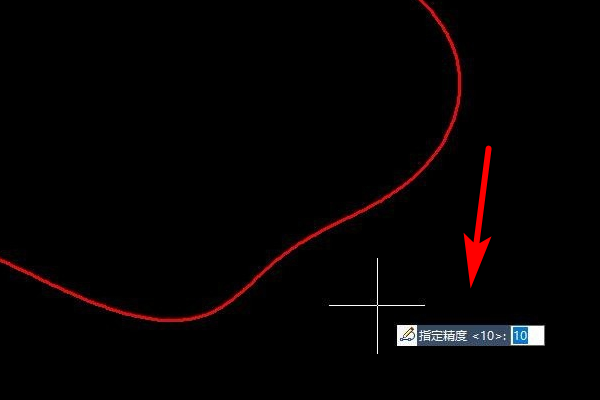

4、在弹出来的选项里面输入指定精度的数值。

在CAD里如何把样条曲线变成多段线？

5、输入完毕之后，会再次弹出如下图的窗口，这个窗口可以不用管。

在CAD里如何把样条曲线变成多段线？

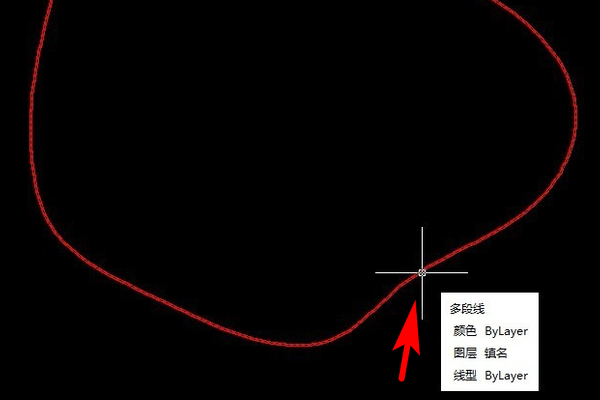

6、最后就可以看到已经成功将样条曲线变成多段。

在CAD里如何把样条曲线变成多段线？

查看全部
2020-09-19
赞 回复 采纳

相关问题

在CAD里如何把样条曲线变成多段线的说明？
共2条回答 >
胡半仙： 1、首先，我们打开CAD，如图所示，点击“样条曲线”按钮，任意画一条样条曲线。2、点击菜单栏“exPRess”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flattenobjects”。3、然后，点击一下样条曲线，如图所示，选中后样条曲线呈虚线样式，点击右键确认。4、此时，就发现原来的样条曲线变成多段线了，效果如下图所示。
赞 回复
在CAD里怎么把样条曲线变成多段线？
共2条回答 >
妙莲： 1、首先，我们打开CAD，如图所示，点击“样条曲线”按钮，任意画一条样条曲线。2、点击菜单栏“exPRess”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flattenobjects”。3、然后，点击一下样条曲线，如图所示，选中后样条曲线呈虚线样式，点击右键确认。4、此时，就发现原来的样条曲线变成多段线了，效果如下图所示。
赞 回复
在CAD里怎么把样条曲线变成多段线的说明？
共2条回答 >
洋洋： 1、首先，我们打开CAD，如图所示，点击“样条曲线”按钮，任意画一条样条曲线。2、点击菜单栏“exPRess”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flattenobjects”。3、然后，点击一下样条曲线，如图所示，选中后样条曲线呈虚线样式，点击右键确认。4、此时，就发现原来的样条曲线变成多段线了，效果如下图所示。
赞 回复
CAD怎么把样条曲线变成多段线？
共1条回答 >
： 一、直接用“编辑样条曲线”命令splinedit，选择“转化为多段线”就可以了。如果用的版本里没这个命令，那可以试一下，把文件保存成一个很低的版本，比如r12，然后再打开文件，原来的样条就自动变为多段线了。　　二、CAD的实用小技巧：　　1、在标注时，使标注离图有一定的距离时，执行dimexo命令，再输入数字调整距离。　　2、用Break命令时，输入第二点时，可以输入@，这样可以在第一点打断。　　3、AutoCAD中，文件可以作为块插入其他文件中，但这会使文件过于庞大，可以用purge命令来清除....
赞 回复
在CAD里肿么把样条曲线变成多段线？
共0条回答 >
远行： 如何将样条曲线转换为多段线样条曲线的转换方法有多种，下面介绍两种常用的方法：1.命令行转换打开命令行，在CAD软件中输入'flatten'命令，按提示选择你要转换的样条曲线即可。需要注意的是，'flatten'命令是Express扩展工具包中的一个命令，使用前必须确认已安装该扩展工具。2.复制到新图并保存为DXF格式将要转换的样条曲线复制到一个新图中，然后使用'另存为'命令将图纸保存为AutoCADR12/L12DXF格式（*.dxf）。接着，在CAD软件中选择'打开'命令，找到刚才保存的DXF....
赞 (5) 回复
