CAD平面图如何变立面图？

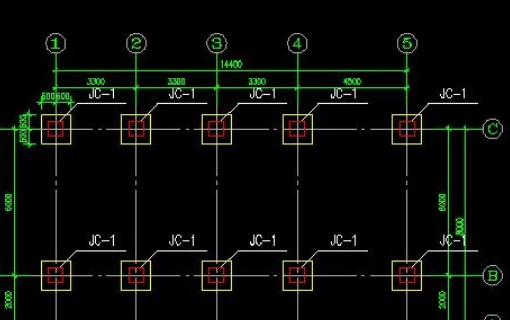

1、首先我们打开一个工程文件来作为演示。

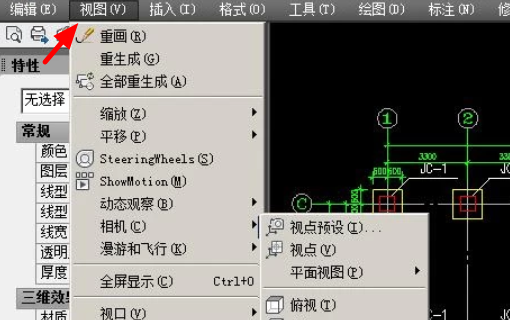

2、第一种方式是通过菜单栏中找到视图按钮下。

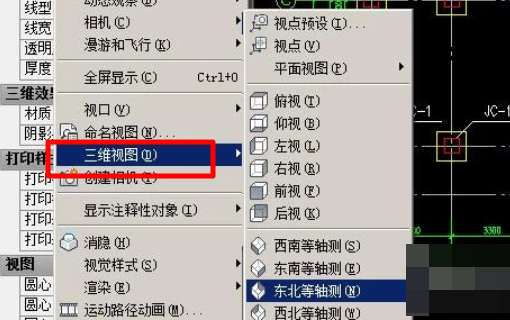

3、找到三维视图选项。

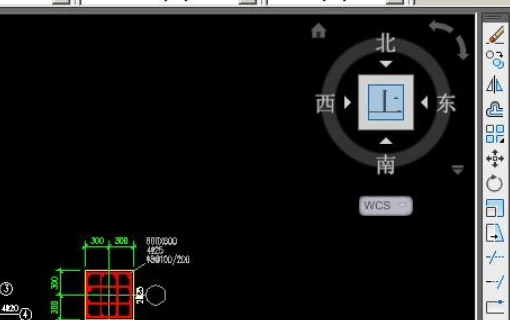

4、第二种方式可以通过右侧的导航图标来设置三维视图。

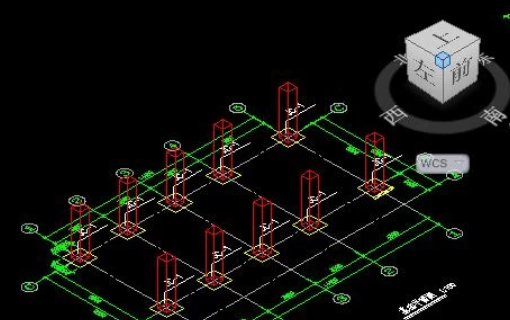

5、这是西南等侧轴，我们可以看到在在导航上的对应的地方。

本例为AutoCAD三维建模系列教程，在本CAD三维建模教程中我们将学习做成面域拉升成实体上、在一个实体上作两次剖切、再练习一下面上做圆并拉升及差集的运用，希望能给对AutoCAD三维制作感兴趣的朋友带来帮助~~
【AutoCAD三维建模 11 】—面域拉升、剖切、面上作圆

本题主要是介绍：
1、做成面域拉升成实体上。
2、在一个实体上作两次剖切。
3、再练习一下面上做圆并拉升及差集的运用。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：
1、点击“左视图”按钮，进入到CAD的左视图界面。
2、题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，
并做成2个面域。

3、画好后的两个图形(三个面域)，如下图。

4、点击“西南视图”按钮，转到西南视图界面。

5、点击“拉伸”命令，对如下图所示的一个面域拉伸-200
(注意uCS中 z 轴的方向，要摄入负值)。

6、直接回车，继续“拉伸”命令，对另外两个面域拉伸-100

7、点击“剖切”命令，对右边的实体做剖切。依次指定实体上的三点，如下图中
的①②③，即实体中的左后上角点、有前面的上下两个中点。选择完成后，再点
击一下需要保留的④处附近。

8、完成剖切后的图形如下图。这样，对这个实体的左半边完成了剖切，用同样的
方法，再对右半部分做剖切。

9、下面，对剖切完成的实体进行移动，如下图，注意移动的基点位置。

10、用“消隐”命令：hIDe，得到了消隐图形。

11、点击“面uCS”按钮，再点击选择实体最前端的面，使uCS坐标移动到这个面
上，回车确认，就是使选择的面处于 xy 平面，便于后续的操作。

12、点击“圆”按钮，点击最前面平面的上端的中点，为画圆的圆心位置。

13、指定了圆心后，再输入圆的半径50，这样，我们就在平面上画了个r50的圆，
如下图。

14、用拉伸命令，将刚画的圆拉伸100，注意uCS的 z 轴方向，输入的值为负值

15、用差集命令，从实体中减去这个圆柱体，如下图。

16、点击“世界uCS”按钮，使uCS坐标回到原来的状态。
输入“hi”看到一个完整的消隐图。

17、图形全部完成后，选择着色命令，就看到了一个着色的三维实体图。

用这个方法，你一定可以学会的。
