溜溜问答 > 平面设计 > CAD问答 > CAD缩放命令如何只缩小长度宽度不变？
kiss mayue
kiss mayue
邀请你来回答
2381人阅读 2020-09-18

CAD缩放命令如何只缩小长度宽度不变？

我的图形是一个复杂的图形 一个莲花团带叶子的那种我要放到柱子侧面
我要回答
2个回答

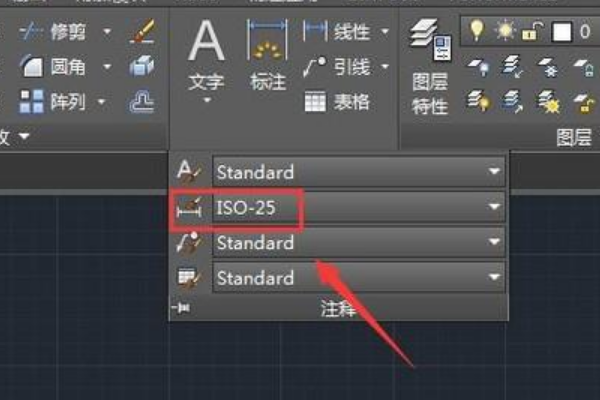

1.使用CAD开放我们的图,然后在评论中找到注释样式选项,如下图所示。

CAD缩放命令如何只缩小长度宽度不变？

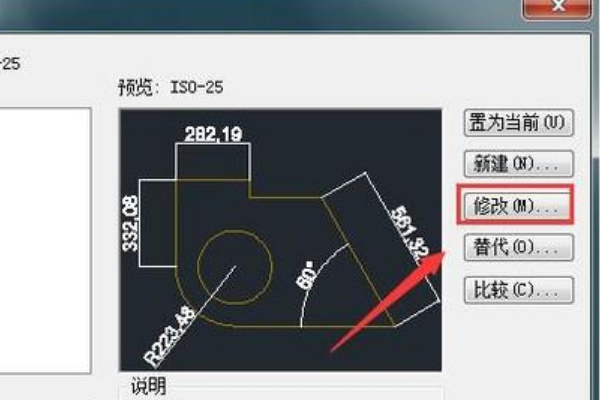

2.点击标签样式选项,直到发现在弹出对话框中修改选项,如下图所示。

CAD缩放命令如何只缩小长度宽度不变？

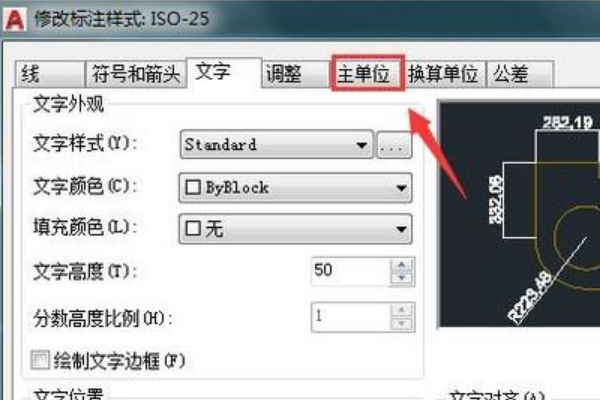

3.点击修改选项找到的主要单元选项弹出对话框。

CAD缩放命令如何只缩小长度宽度不变？

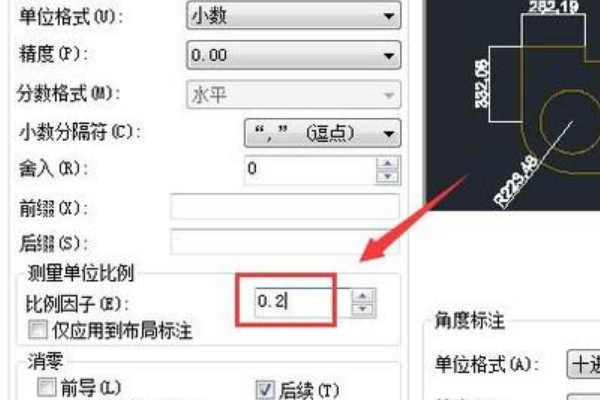

4.在主单元中，我们发现了规模内部因素的选择。在这里，我们输入放大的倒数，然后单击ok以确保注释保持不变

CAD缩放命令如何只缩小长度宽度不变？

查看全部
2020-09-18
赞 回复 采纳

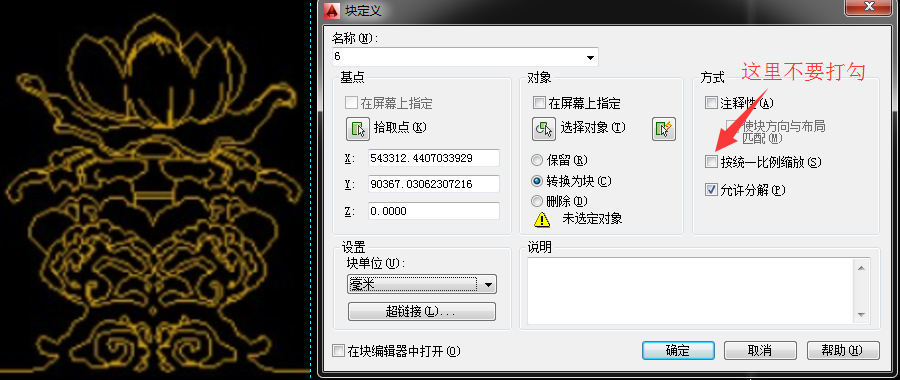

做成块，做块时注意要允许xy方向使用不同比例，然后插入块，再调整比例。

CAD缩放命令如何只缩小长度宽度不变？

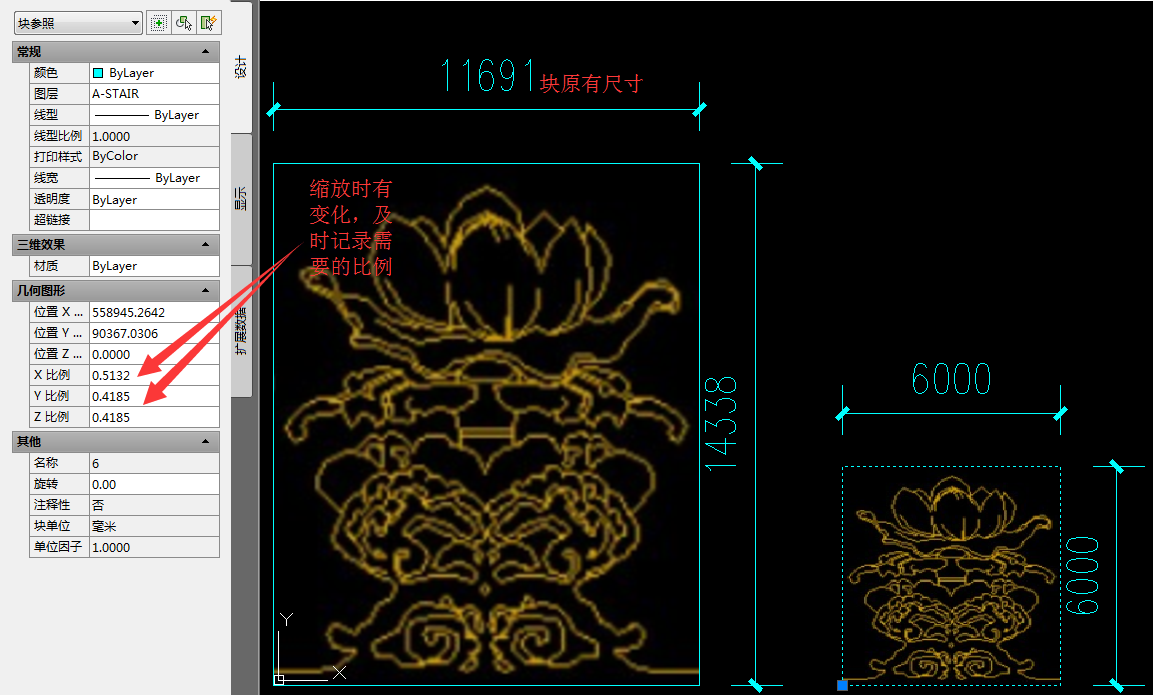

ctrl+1打开特性窗口，用scale命令，选块，选基点，输入r，选原来的长度，缩放到新的长度，先调x向的，复制下比例，再用scale——r调整y向比例，然后后把x的比例复制回特性窗口中。

CAD缩放命令如何只缩小长度宽度不变？

只是矩形图形时可以这样，如果边界不是矩形，有插件可以解决，不过我这里没有。

查看全部
2020-09-18
赞 回复 采纳
