Revit2016楼梯栏杆转角连接

这个问题是软件自身的bUG（软件编写漏洞），当切换其他的类型扶手时，即可解决问题，如果非要使用这种扶手，可以尝试手动创建族来近似达到效果。

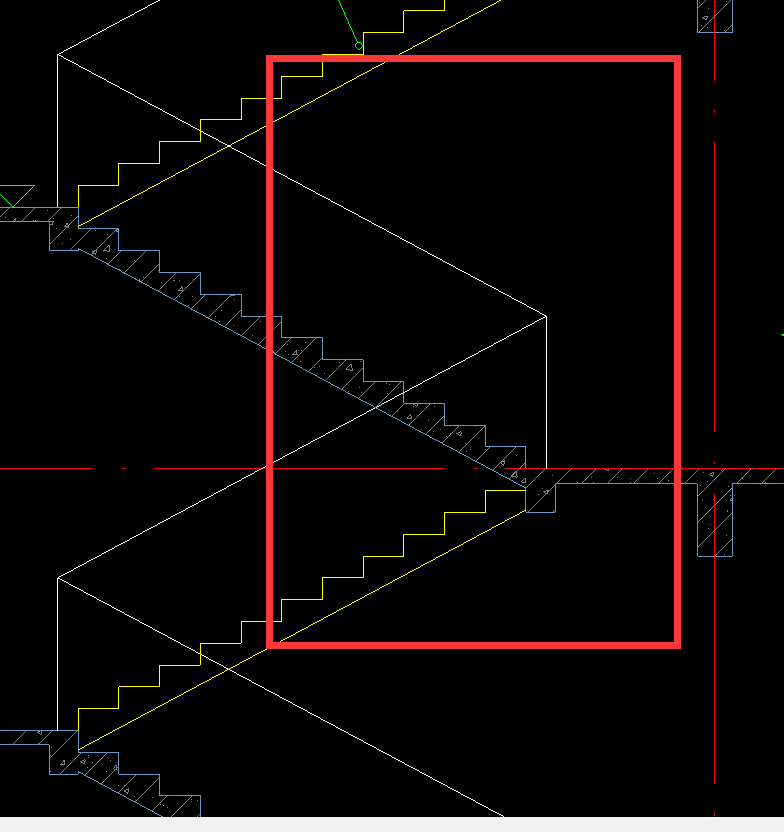

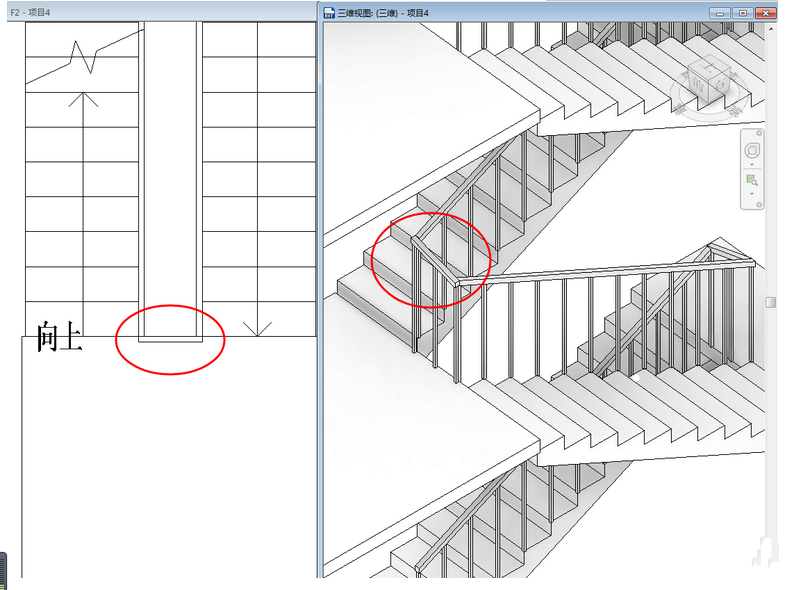

今天我们分享一下Revit楼梯扶手转角连接技巧。平时，我们绘制楼梯的时候对于自动生成的扶手，其转角连接大家一定都很纠结，要么有高差，要么有是断开的。如下图：

大家可能常用的方法是错开楼梯踢面的方式，让扶手有足够的空间能相交到一个平面上，让它们自动连接。但这样可能对常规的设计本身有一些影响。在这里，丝路小编给大家分享一个小技巧，让我们来看看如何实现其相对比较好的连接形式，

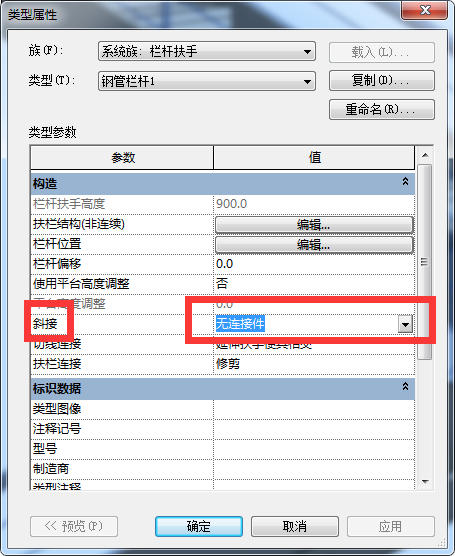

首先，编辑自动生成的扶手，在其休息平台的的转角位置上，我们选择中间的路径，并做如下设置

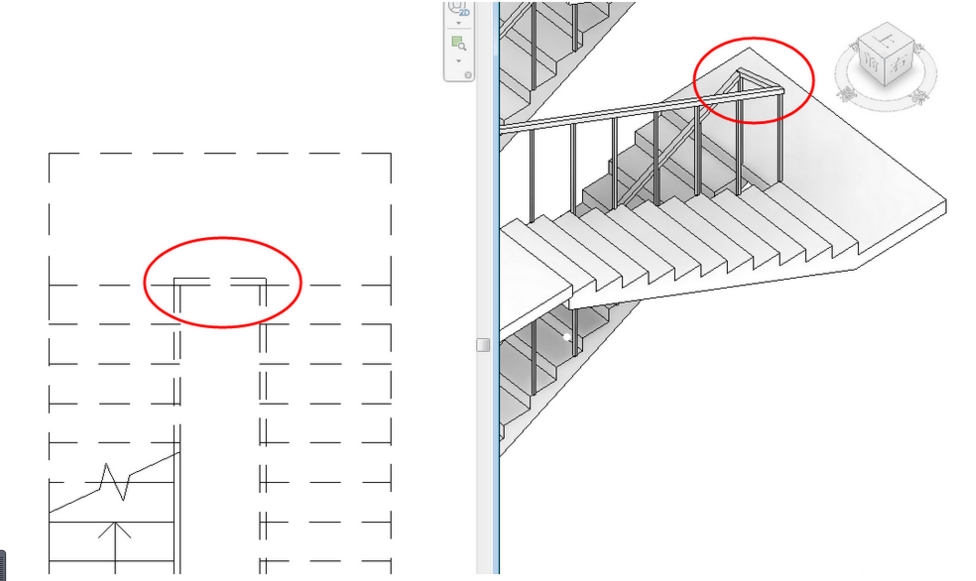

然后完成。大家就可以看到转角连接相对比较完美了。平面和立面出图也没问题。

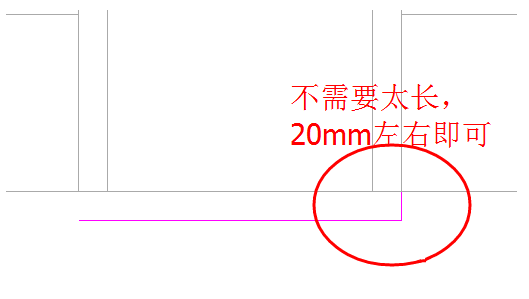

那两段楼板之间怎么办呢，也是同样的方法，不过，还是有点小技巧，这里，我们独立创建并编辑一段扶手，然后稍带一点拐角，如下图

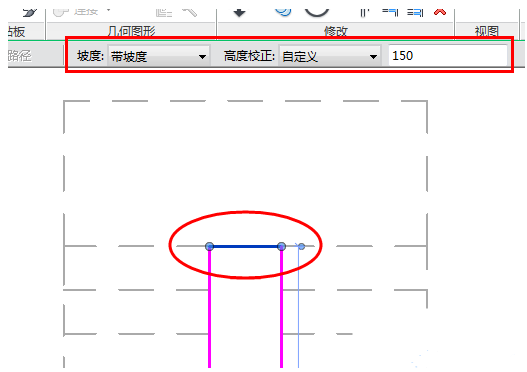

然后设置那段最长的路径同样和之前那副图一样，设定为按坡度，自定义调试为150，这里我为什么要设置为150呢，因为这是一个踢面的高度。然后确定，完成。这样就基本满足了扶手连接的要求。如果每层都有这样的需求，拷上去就是了。

希望我们的回答能对你有所帮助。
