溜溜问答 > 模型制作 > Revit > Revit轴网某一根轴线尺寸不对怎么修改？
Wengxiu
Wengxiu
邀请你来回答
425人阅读 2021-12-01

Revit轴网某一根轴线尺寸不对怎么修改？

我要回答
2个回答

不能拿天正 的思路去套Revit
Revit里的轴线 是三维面，看起来像直线
要拖动端部才能起到缩短的效果
空心圆圈 = 3D（全部楼层都有影响）
实心小点 = 2d（当前楼层有影响）

查看全部
2021-12-01
赞 (2) 回复 采纳

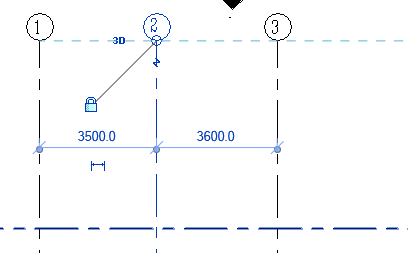

正常情况下，点击轴网会显示距离左右轴网的距离

Revit轴网某一根轴线尺寸不对怎么修改？

如果直接修改的话只是修改的中间轴网在两根轴网之间的距离，并不会对后面所有的轴网产生改变

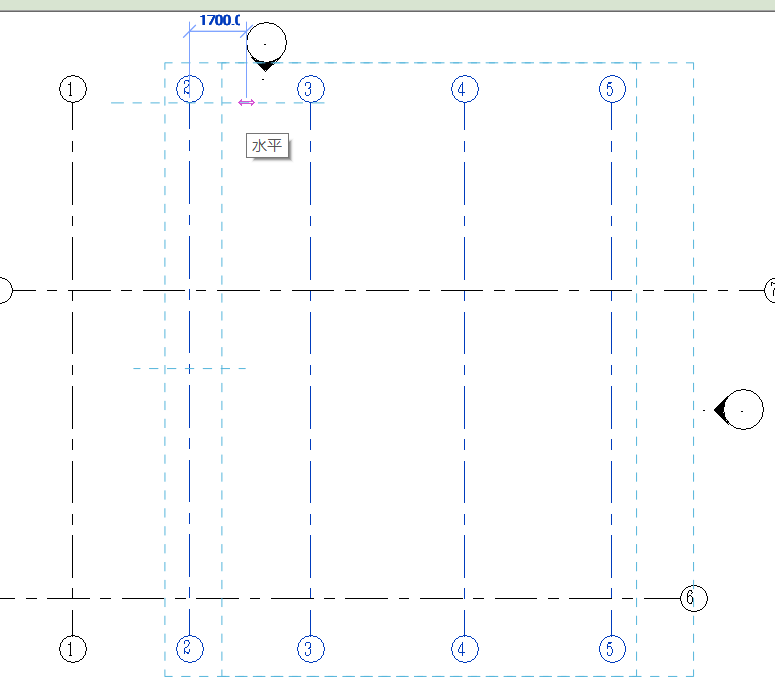

不过可以，选择尺寸错误的那根轴网的前面或者后面所有的轴网，使用移动命令，将轴网距离移动至正确位置

Revit轴网某一根轴线尺寸不对怎么修改？

查看全部
2021-12-01
赞 (1) 回复 采纳
