CAD布局打印如何在一个布局页面打印多张图纸?

如题,CAD布局打印如何在一个布局页面打印多张图纸?是不是每张图纸都要以个布局页面?那样太麻烦了。
而且在设置布局的时候比例设置好了,但位置却可以任意移动,如何把每张图的内容都放在和上一张图纸同样的位置?比如说,我第一张图纸的文字说明放在了图纸的右下角,第二张图纸也想放在和第一张图纸的同一个位置,一点也不允许偏差,能做到吗?我记得以前在模型空间打印时完全可以做到的,不知道布局里如何搞,请高手指导。
1、复制多个图框没有用,这样等于在同一布局页面出现多个视口,这样打印比例就出问题了,你试下,可能我的问题你没理解。
2、复制视口后位置是相同了,但打印的是模型空间的同一个区域,那就和上一张图一样了,我第二张图要打印的是不同的地方。
我要回答
2个回答

方法和详细的操作步骤如下:

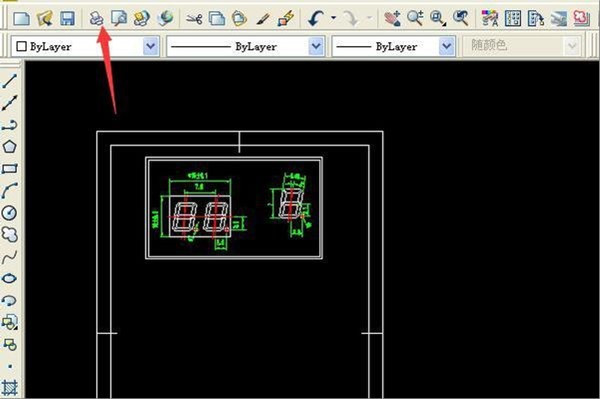

1、第一步,打开要打印的CAD文档,然后单击菜单栏中的“打印”选项,见下图,转到下面的步骤。

CAD布局打印如何在一个布局页面打印多张图纸?

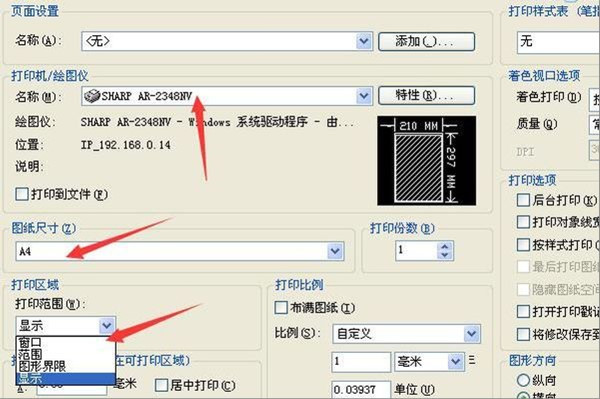

2、第二步,完成上述步骤后,选择计算机中安装的打印机,然后选择“图纸尺寸”,在此处选择“a4”,然后选择“打印范围”,将弹出一个选择页面,选择要打印的图形范围,见下图,转到下面的步骤。

CAD布局打印如何在一个布局页面打印多张图纸?

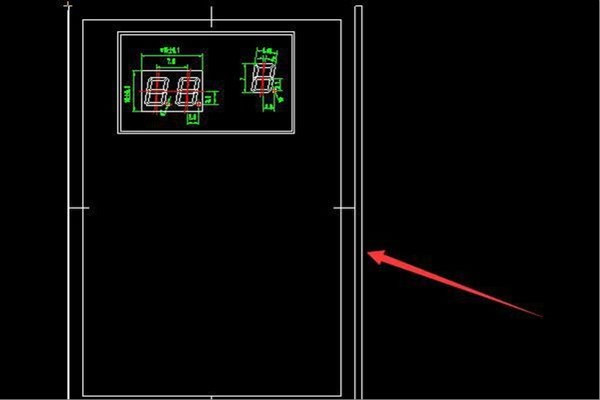

3、第三步,完成上述步骤后,使用鼠标选择要打印的图纸范围,然后返回到打印设置页面,见下图,转到下面的步骤。

CAD布局打印如何在一个布局页面打印多张图纸?

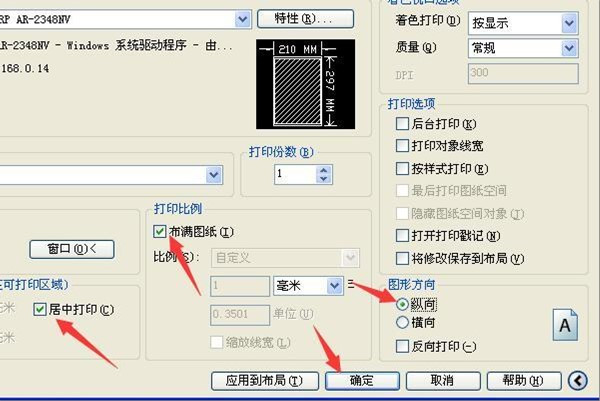

4、第四步,完成上述步骤后,选择“布满图纸”选项,居中打印,然后选择图形的打印方向(可以在上面的预览中看到),然后单击“确定”按钮成功打印图形,根据此进行批量打印,见下图。这样,就解决了这个问题了。

CAD布局打印如何在一个布局页面打印多张图纸?

查看全部
2020-09-16
回复 采纳

楼主呀:你的问题我来答。第一你所说的说明文字要在每张图的同一位置,很好解决的呀————把说明文字别放在模型空间,而是放在布局空间。然后以第一张图的位置为基准位置,co复制说明文字到第二张图的时候以图框的某个点为基点不就ok了?第二问题我只能说你为啥要很大的布局尺寸才能放得下视口?视口是可以调比例的,而且新建视口也可以不一定是矩形。另外如果你模型空间一张图上既有平面又有详图(即小比例和大比例),那也所谓呀,你可以调视口的比例来达到想要的效果的。反正CAD打印都是1:1打印的。

查看全部
2020-09-16
回复 采纳

相关问题

CAD中一个布局里的多张图纸怎么批量打印?
共3条回答 >
狗雨城: 批量打印是每一个布局里只放一张图才可以,因为你的打印区域不能分块!一个布局里多张图是不能批量打印的!
(5) 回复
CAD布局打印怎么在一个布局页面打印多张图纸?
共2条回答 >
袁一博: 楼主呀:你的问题我来答。第一你所说的说明文字要在每张图的同一位置,很好解决的呀————把说明文字别放在模型空间,而是放在布局空间。然后以第一张图的位置为基准位置,co复制说明文字到第二张图的时候以图框的某个点为基点不就ok了?第二问题我只能说你为啥要很大的布局尺寸才能放得下视口?视口是可以调比例的,而且新建视口也可以不一定是矩形。另外如果你模型空间一张图上既有平面又有详图(即小比例和大比例),那也所谓呀,你可以调视口的比例来达到想要的效果的。反正CAD打印都是1:1打印的。
回复
CAD布局里很多张图纸怎么打印?
共2条回答 >
砸 `水 ??: 我知道怎么弄不过很麻烦的上次我学会了这招
回复
CAD怎么批量打印一个布局里的多张图纸?
共2条回答 >
路子有点野: 推荐使用“CAD批量打图精灵7.5”——AutoCAD多图/多布局/多文档批量打印与批量转PDF软件。在产品设计过程中,往往有大量的图纸需要打印或转为PDF。可能是一个CAD图形文件里有多张图纸,或是分散于多个文件。打印起来需要一个一个框选,操作单调且费时费力。本软可为您分担繁重的劳动,软件会自动识别CAD中的图框并依次打印或换PDF。功能简介1.智能极速图框识别。您无需对图纸做任何修改,可全自动智能极速地识别普通图框,图框可以由直线、多段线、二维多段线、面域、视口、代理实体、块参照或外部参照组....
(1) 回复
CAD如何打印一个布局里面的多张图纸?
共1条回答 >
不二大叔: 布局里打印的好处就是标注方面比较方便不用费心思去考虑字体大小的问题,还有就是可以所心所欲的设置打印比例,就是在一张图纸上打印不同比例的内容。有利有弊,图纸内容少的话打开布局还能快点,内容多的话就比较慢,以前我也是用布局打印的。我简单解答下你的问题:1、布局第一次打开、新建视口的时候都是显示你所做图纸的全部内容。你需要具体选取打印的部分。布局里有切换图纸和模型的选项,就在对象捕捉、对象追踪最后面那个。2、布局里页面设置和打印图框设置的大小是多大打印就是多大的,你不可能a4的图框打出a3的图纸,这样....
