溜溜问答 > 平面设计 > CAD问答 > CAD如何画带箭头的直线？
kiss mayue
kiss mayue
邀请你来回答
294人阅读 2020-09-16

CAD如何画带箭头的直线？

我要回答
2个回答

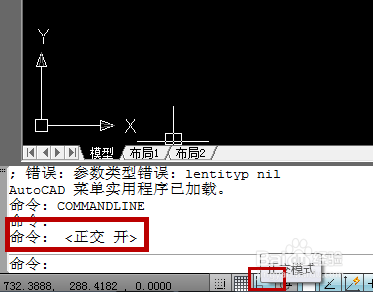

首先打开CAD，因为画的是直线箭头，这里小编建议大家先把“正交”打开，如图所示，点击下方的直角符号，命令栏会提示<正交 开>

CAD如何画带箭头的直线？

2

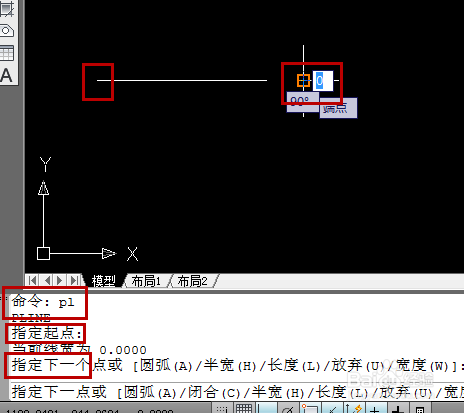

然后我们输入“pl”命令，回车，在CAD中确定起点，然后再确定下一点，即线段的端点（这一步其实就是话箭头的直线部分，CAD直接话直线段即可）

CAD如何画带箭头的直线？

3

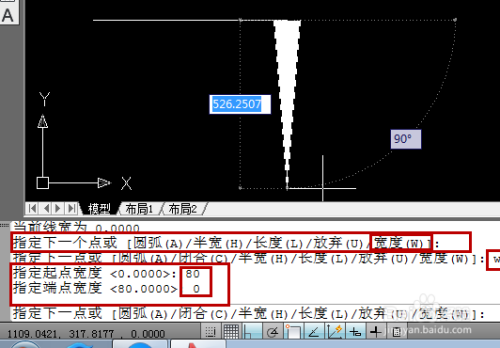

画完直线，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，回车即可，如图所示

CAD如何画带箭头的直线？

4

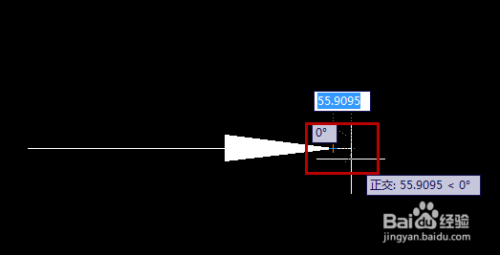

然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“enter”键就完成直线箭头的绘制


CAD如何画带箭头的直线？


查看全部
2020-09-16
赞 回复 采纳

母鸡啊

查看全部
2020-09-16
赞 回复 采纳

相关问题

在CAD中如何画带箭头的直线？
共2条回答 >
🦄： 刚接触CAD的你，还在为CAD箭头的绘制而困扰吗？今天小编来教大家正确绘制直线箭头的方法，有兴趣的一起来学习一下。1、首先我们打开CAD编辑器进入到操作界面，然后点击下方的直角符号，命令栏会提示，打开正交。2、然后我们在ad编辑器命令栏输入“pl”命令，回车，在CAD中确定起点，然后再确定下一点，即线段的端点。3、直线绘制完成后，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，按回车键即可。4、然后回到画图界面，左右拉伸选定箭头的长短....
赞 回复
CAD怎么画带箭头的直线？
共1条回答 >
Enlyn： 首先打开CAD，因为画的是直线箭头，这里小编建议大家先把“正交”打开，如图所示，点击下方的直角符号，命令栏会提示请点击输入图片描述2然后我们输入“pl”命令，回车，在CAD中确定起点，然后再确定下一点，即线段的端点（这一步其实就是话箭头的直线部分，CAD直接话直线段即可）请点击输入图片描述3画完直线，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，回车即可，如图所示请点击输入图片描述4然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确....
赞 回复
CAD带箭头的直线怎么画？
共1条回答 >
佳木斯龙发装饰----郭震： CAD带箭头的直线可以使用多段线来绘制，设置宽度哦就可以啦
赞 回复
CAD怎么带箭头的直线怎么画？
共1条回答 >
Mohannad： 用多义线画，或者用其他插件画。
赞 回复
CAD中如何画带箭头的直线？
共1条回答 >
张导演： 可以使用多段线命令去绘制，因为多段线命令可以定义起点和端点的宽度
赞 (4) 回复
