溜溜问答 > 平面设计 > CAD问答 > CAD如何把图打散？
kiss mayue
kiss mayue
邀请你来回答
275人阅读 2020-09-16

CAD如何把图打散？

CAD里面如何把一体的图像打散？是不是一体的图像不能修建？一体的要是可以修建该如何修剪
我要回答
2个回答

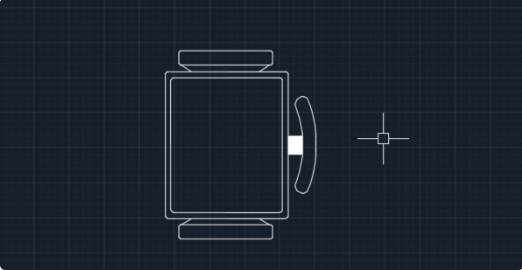

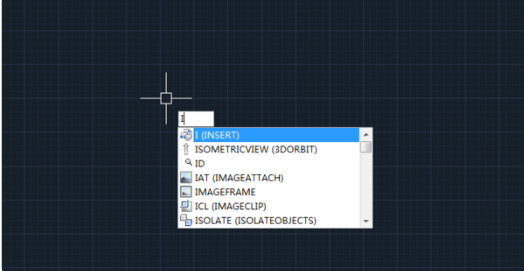

1、首先在CAD中输入i命令，并找到一个要插入的块，如图所示。

CAD如何把图打散？

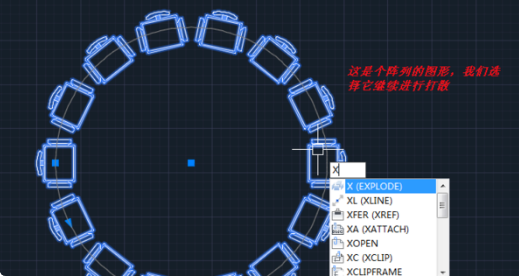

2、然后把沙发拆开，先把沙发的外圈拆开，再做一个单人沙发，我们输入“x”拆开命令，按空格键，如图所示；

CAD如何把图打散？

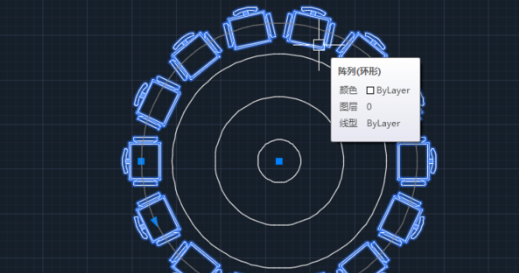

3、选择要拆分的对象，这里选择带外圈的沙发，如图所示；

CAD如何把图打散？

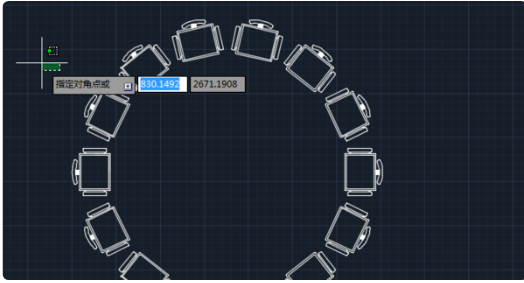

4、接着把它拖出来，因为图案是数组后面的图案，所以再把它分开；

CAD如何把图打散？

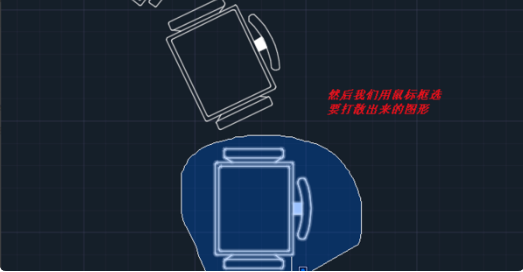

5、需要输入“x”命令，然后用鼠标左键画一个选择框来选择“沙发”，如图所示；

CAD如何把图打散？

6、选择并松开鼠标，将沙发拉出如图所示；

CAD如何把图打散？

查看全部
2020-09-16
赞 回复 采纳

一体的图是因为绘图者把整张图形做成了一个“块”,,若想更改其中的内容有两种方法
1、可以双击图形进入“块编辑器”去编辑它，
2、用“分解命令”把图形炸开，然后即可编辑，，输入“x”回车，选择图形，回车，即可！
有什么不懂的地方继续提问……

查看全部
2020-09-16
赞 回复 采纳
