溜溜问答 > 平面设计 > CAD问答 > CAD的平面图如何变成三维图？
kiss mayue
kiss mayue
邀请你来回答
495人阅读 2020-09-16

CAD的平面图如何变成三维图？

我要回答
2个回答

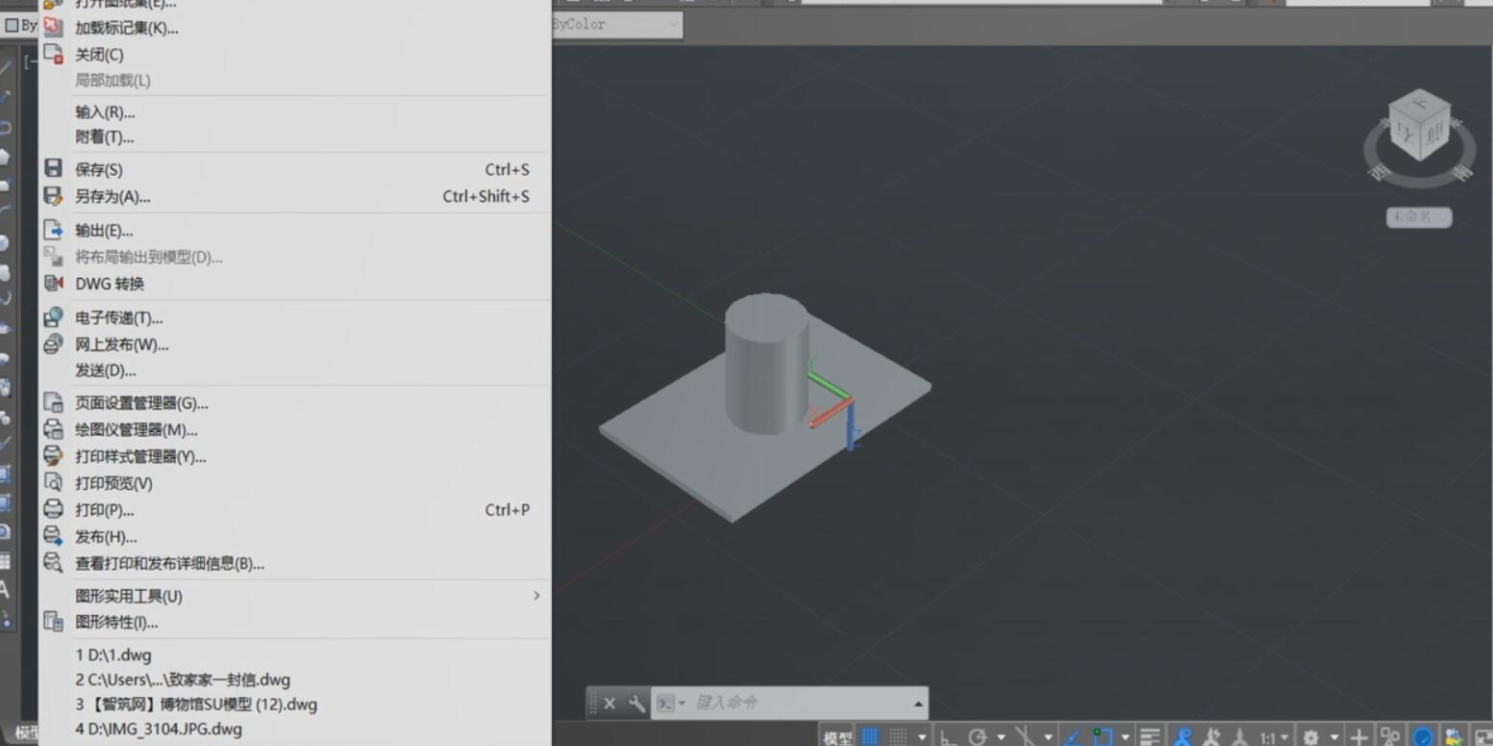

1、首先打开你要转化的三维图，点击上方的“文件”，选择“新建”。

CAD的平面图如何变成三维图？

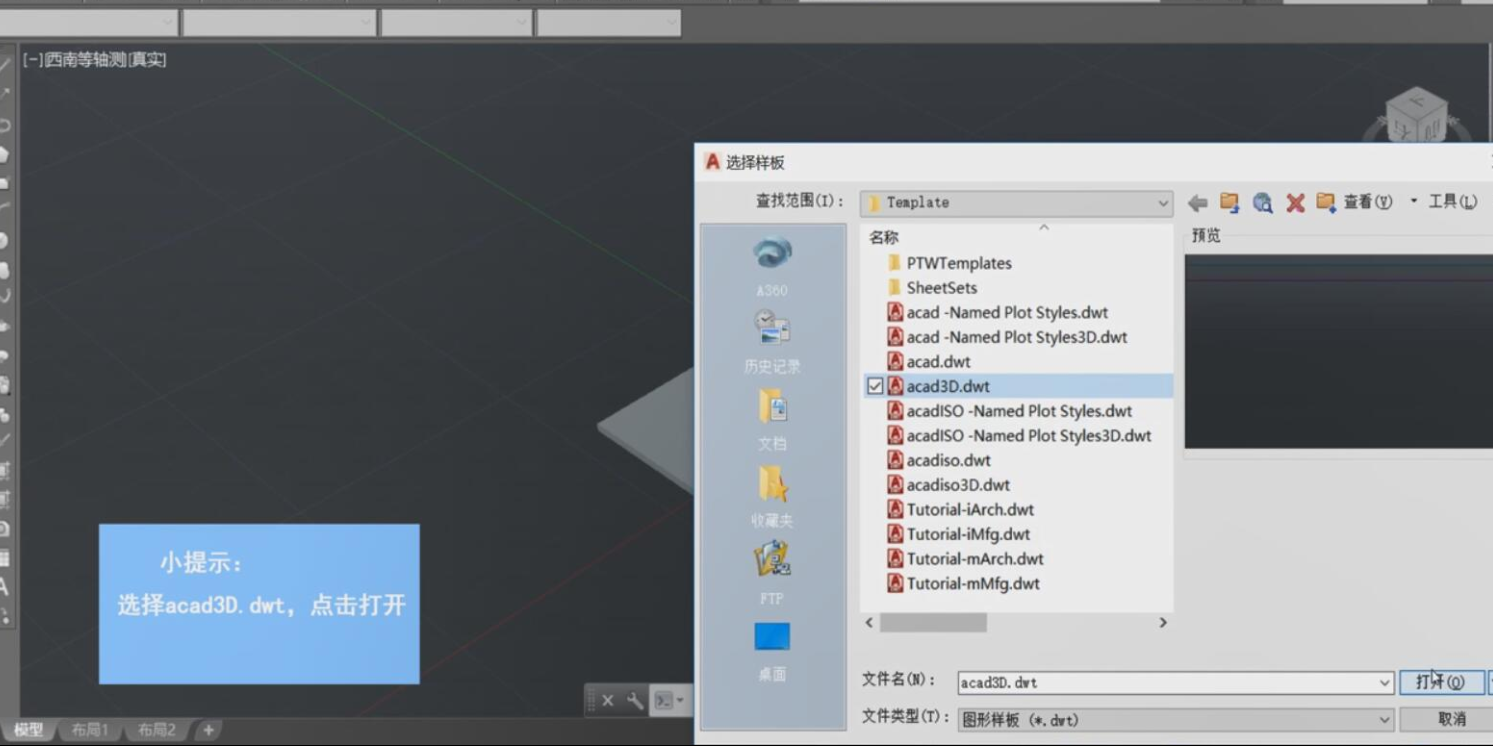

2、选择“aCAD3D.DWt”点击“打开”。

CAD的平面图如何变成三维图？

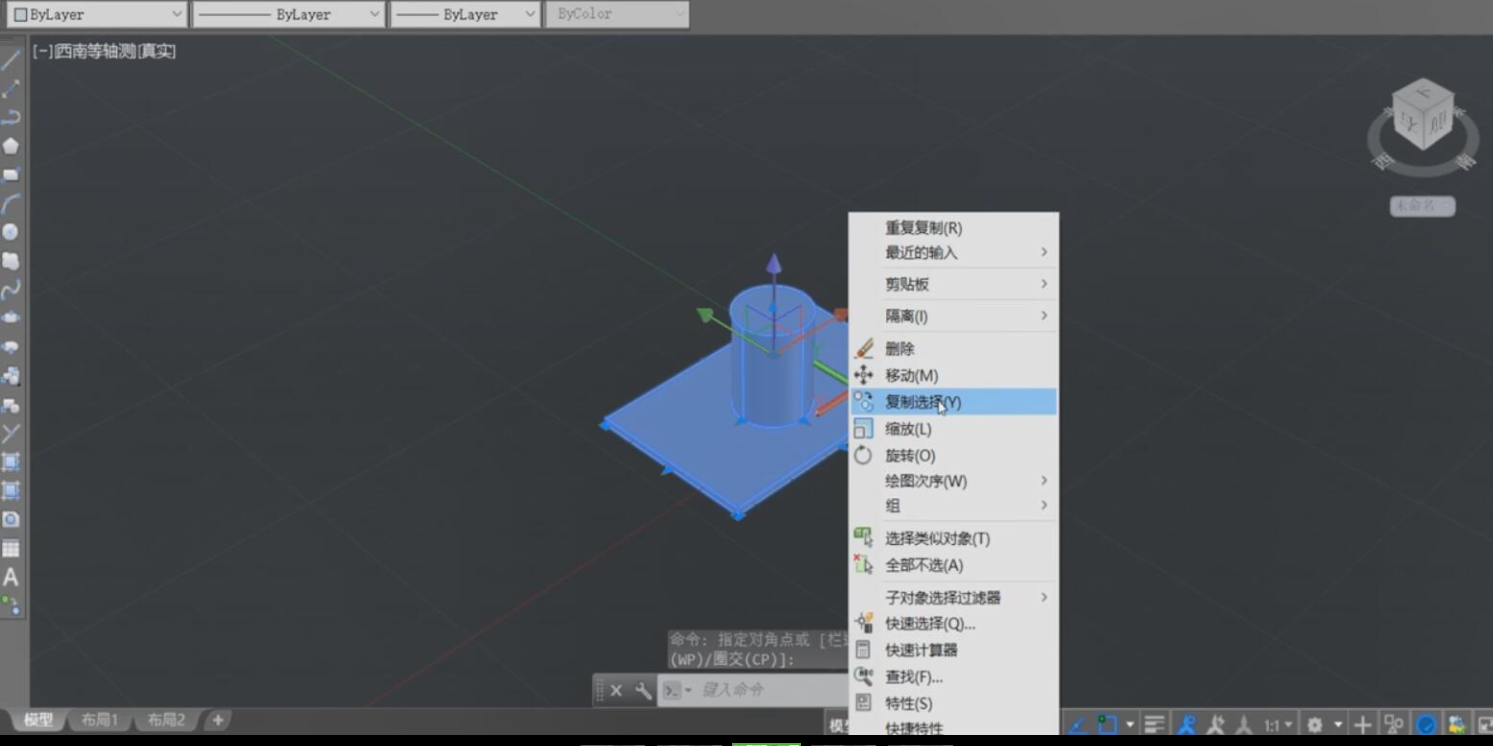

3、将要转化的图形选中，右键单击，选择“复制选择”。

CAD的平面图如何变成三维图？

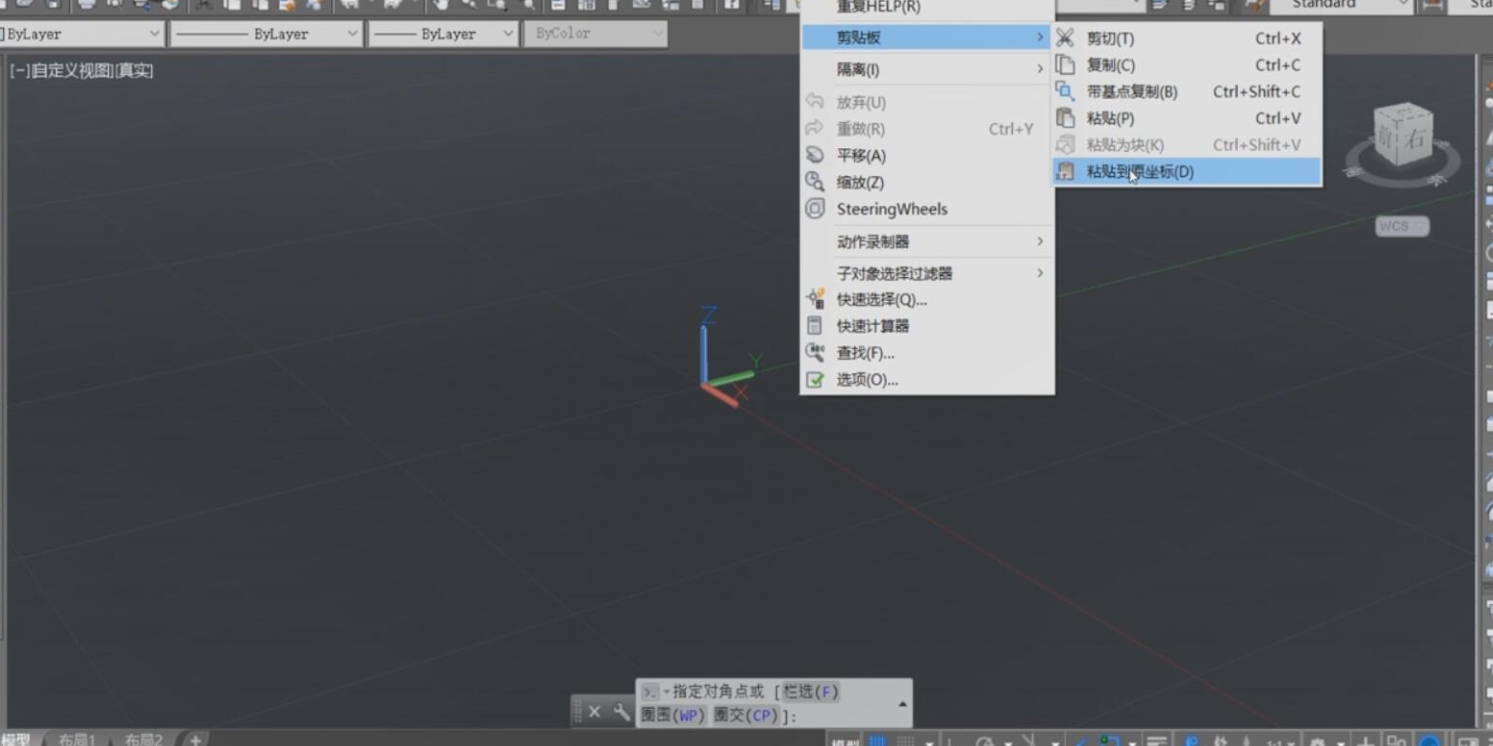

4、打开新建的图纸文件，右键单击，选择“剪切板”，选择“粘贴到原坐标”。

CAD的平面图如何变成三维图？

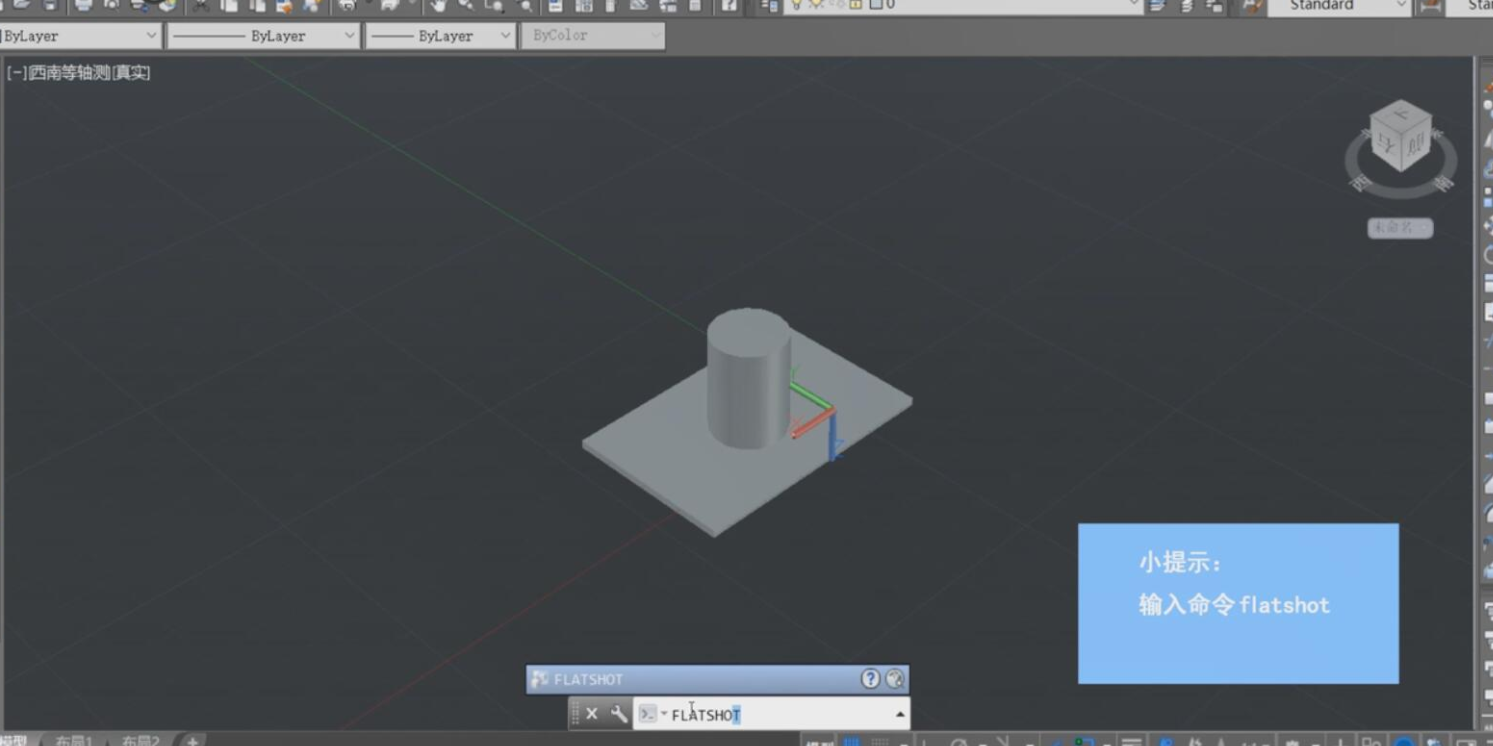

5、然后输入命令：“flatshot”。

CAD的平面图如何变成三维图？

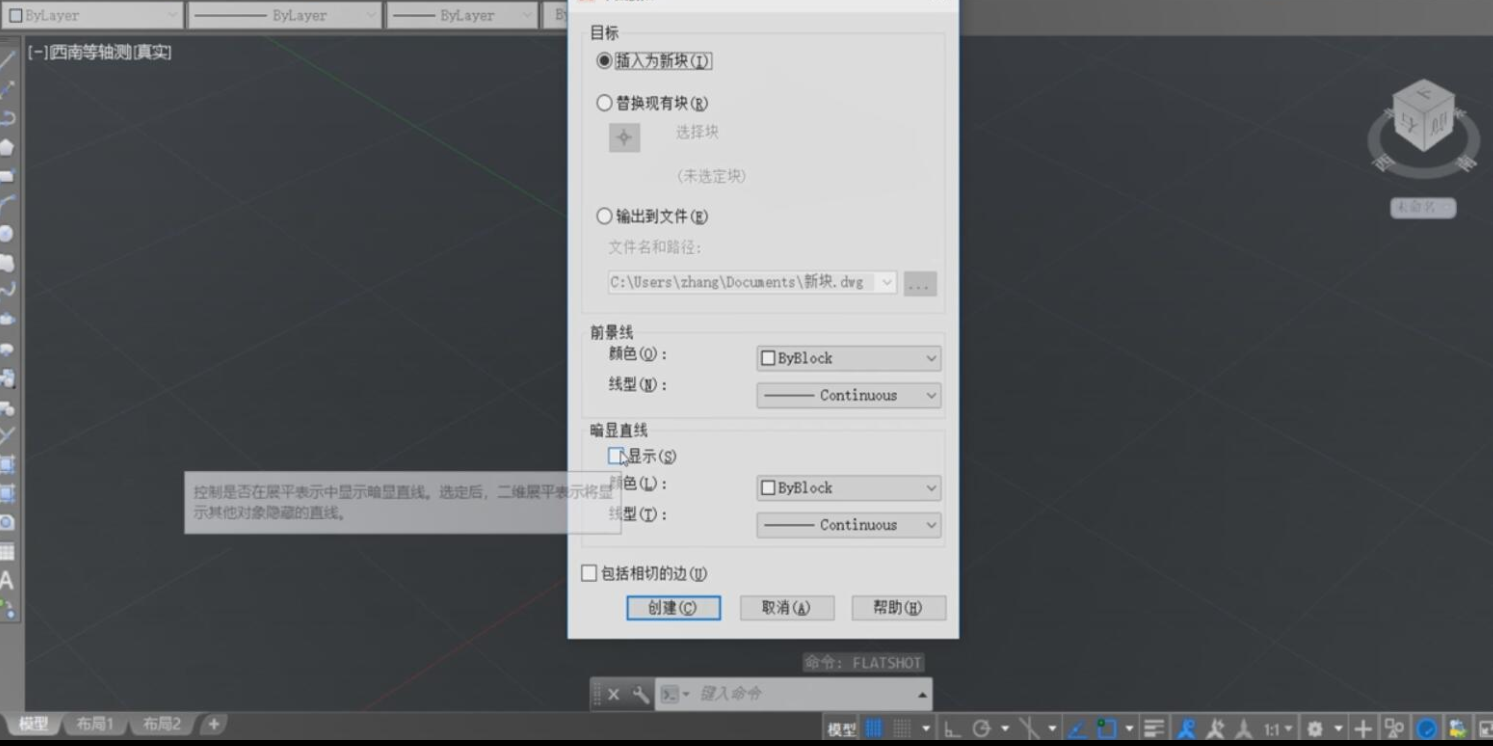

6、取消显示隐藏线，点击“创建”。

CAD的平面图如何变成三维图？

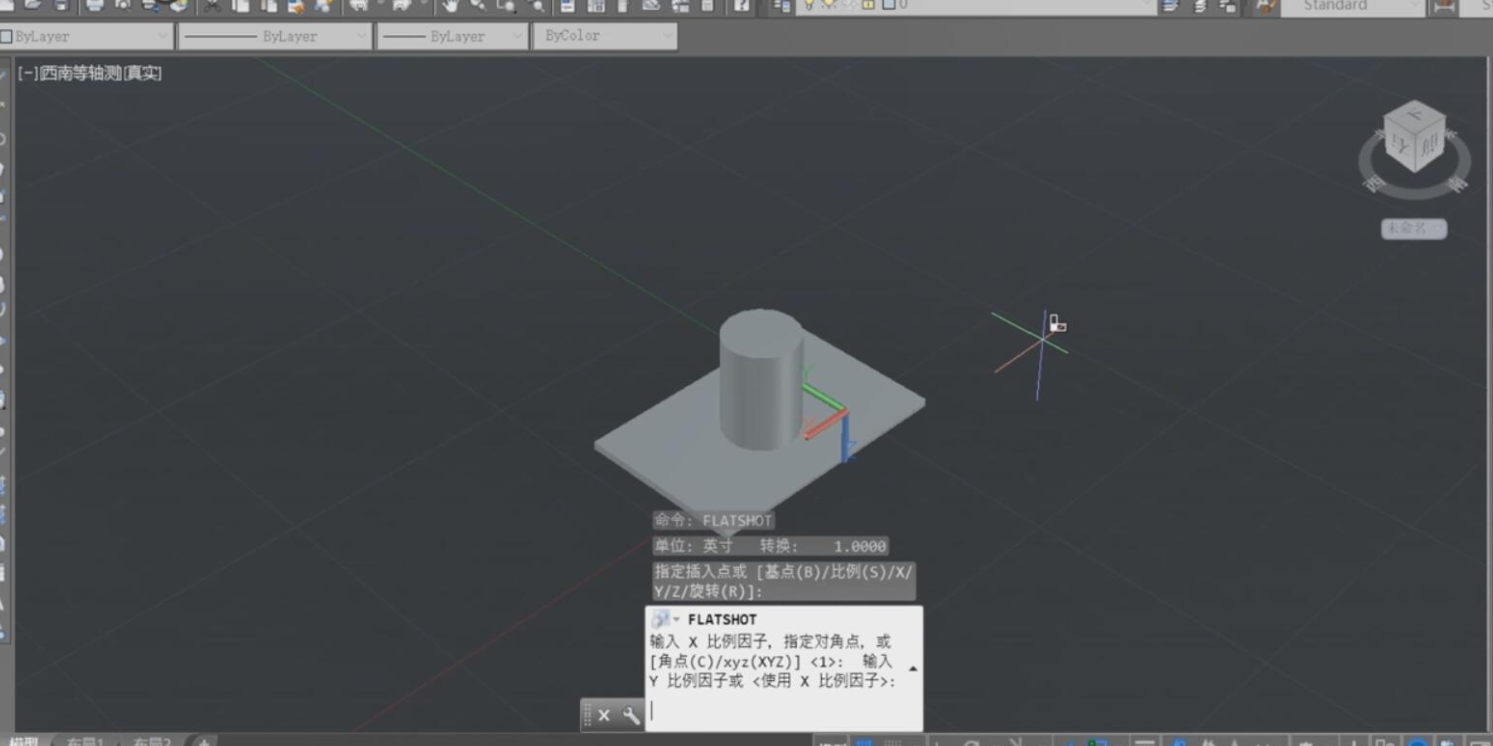

7、选择一个点，指定比例，按空格键确定。

CAD的平面图如何变成三维图？

8、指定旋转角度，按空格键。

CAD的平面图如何变成三维图？

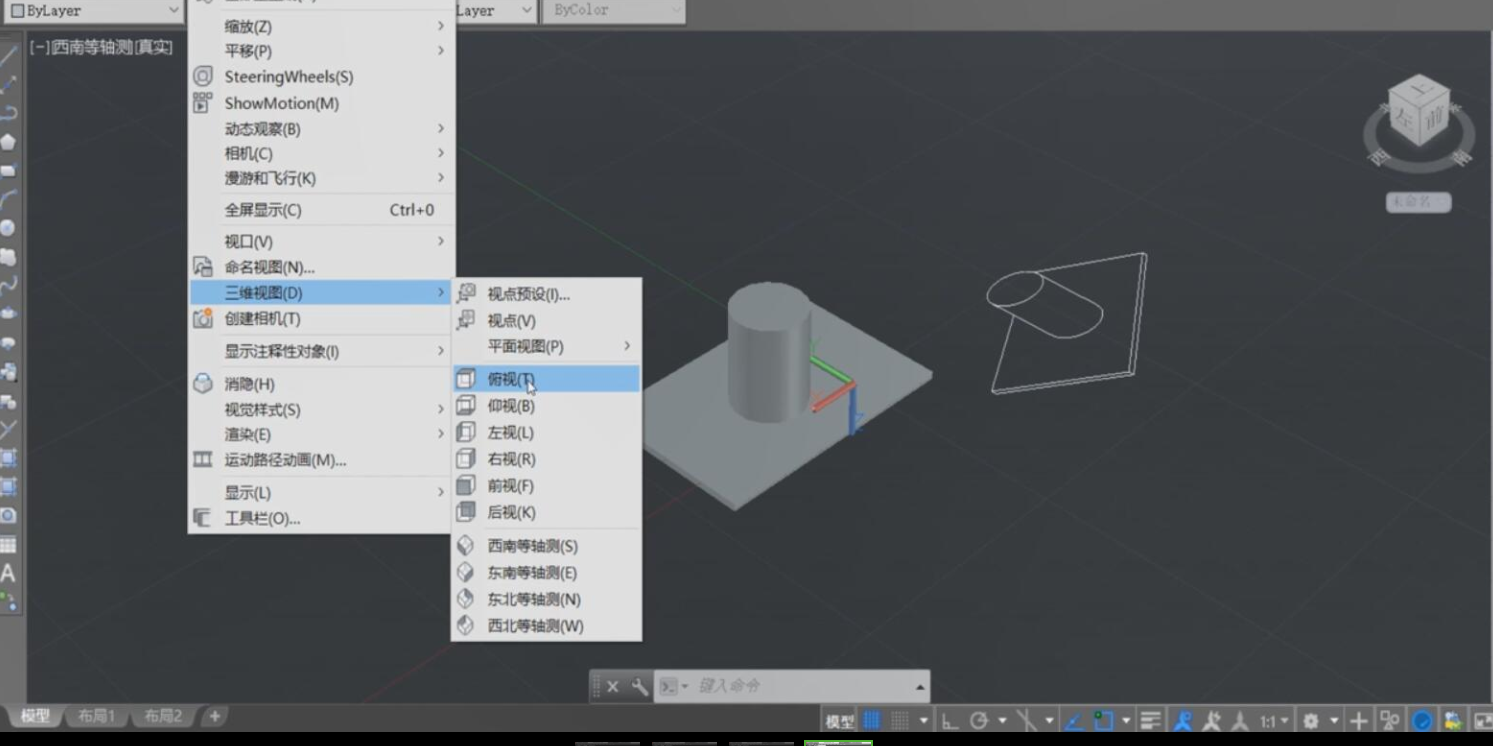

9、设置好后点击上方的“视图”，“三维视图”，选择“俯视”即可。

CAD的平面图如何变成三维图？

查看全部
2020-09-16
赞 回复 采纳

你画的平面图必须是一个整体，可以说是一个面域（用线段画完后，在把它创建成一个面域），然后再输入“ext”拉伸命令，进行拉伸，就可以实现三维效果，拉伸后看的不直观，可以用一下“3Do”命令，旋转一下，换个角度看看

查看全部
2020-09-16
赞 回复 采纳
