溜溜问答 > 平面设计 > CAD问答 > 在CAD视口里如何调整比例？
kiss mayue
kiss mayue
邀请你来回答
319人阅读 2020-09-16

在CAD视口里如何调整比例？

之前视口里的图跟新插的视口图的比例一样，为什么图的大小却不一样
我要回答
2个回答

工具/材料：电脑来,CAD软件

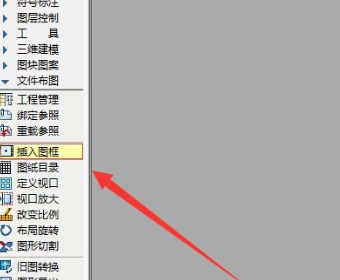

1.打开源CAD软件，进入到布局，点击左侧文件布图里的插入图框工具。

在CAD视口里如何调整比例？

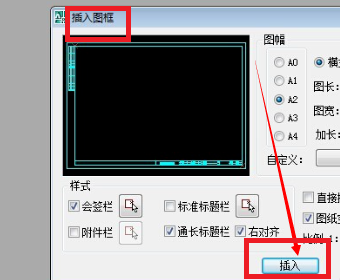

2.选择所需的图框大小、比例，再点击插入。

在CAD视口里如何调整比例？

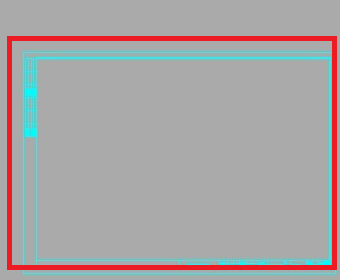

3.把图框放到合适的位置。

在CAD视口里如何调整比例？

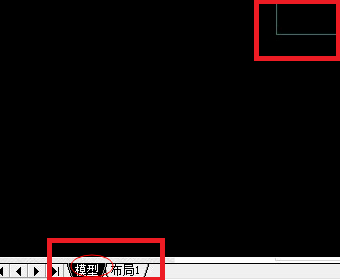

4.点击模型后，画一个长方形，点击布局。

在CAD视口里如何调整比例？

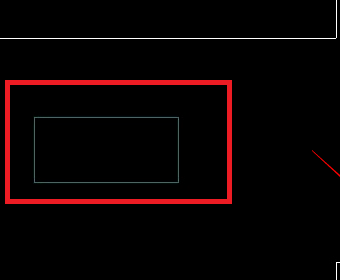

5.进入到模型空间，框选图形。

在CAD视口里如何调整比例？

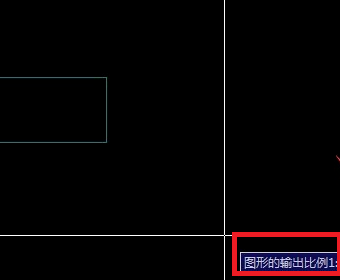

6.输入比例1，根据图纸的需要设置比例。

在CAD视口里如何调整比例？

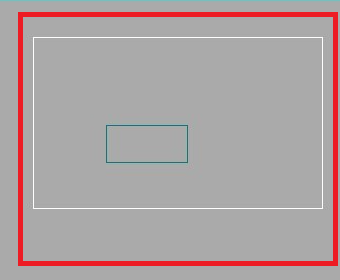

7.设置完比例后，将视口放到图框内，调整位置即可。

在CAD视口里如何调整比例？

查看全部
2020-09-16
赞 回复 采纳

如果你用的比较高版本的CAD

在CAD视口里如何调整比例？

CAD界面的右下方此处就是视口的比例。只要选中视口框，或者双击视口内侧进入视口，就可以看到这个比例项

同一张图，同一个比例的话，在视口中显示的大小是不可能不一样的。

除非在模型中2个图形就有大小之分，那么即使同一个比例，在视口显示中当然也有大有小

查看全部
2020-09-16
赞 回复 采纳

相关问题

在CAD视口里怎样调整比例？
共2条回答 >
咖啡色的迷雾： 工具/材料：电脑,CAD软件1.打开CAD软件，进入到布局，点击左侧文件布图里的插入图框工具。2.选择所需的图框大小、比例，再点击插入。3.把图框放到合适的位置。4.点击模型后，画一个长方形，点击布局。5.进入到模型空间，框选图形。6.输入比例1，根据图纸的需要设置比例。7.设置完比例后，将视口放到图框内，调整位置即可。
赞 回复
如何在CAD中在布局里锁定视口里的比例？
共1条回答 >
Anna： 新建视口会吧，建好了进到要设置比例的视口里用z（zoom)命令，再s，输入你所要的比例（如:1/5)就输入1/5xp,要设多少比例就多少的，后面要加上xp，其实用z命令就看到提示了的，设完了要把比例视口锁定，选择视口，再点右键—显示锁定就ok了！谢谢，有不清楚的追问！
赞 回复
怎样调整CAD的视口比例？
共1条回答 >
👙milky👙： 1、电脑打开AutoCAD2007版本软件。2、打开CAD之后，进入布局页面，并且双击视口内部空白处进行编辑图形。3、进入视口后，在命令栏输入命令Z，按空格键确定。4、确定Z命令后，输入比例然后加XP，然空格确定比例。5、确定比例后，视口比例就变了，然后双击视口外空白处，退出视口编辑，在进行打印就可以了。
赞 回复
CAD怎么调整视口比例？
共1条回答 >
S： 步骤/方式1首先，打开cad，然后在上面点击视图选项，步骤/方式2然后，在弹出来的选项中，点击视口，二级选项，点击新建视口，步骤/方式3然后再打开的窗口，点击确定，步骤/方式4然后在图纸上空白处点击一个点，对角线拖动，绘制出框的大小，点击一下，就可以绘制好图框调整好大小，步骤/方式5然后在CAD右上方工具栏空白处，鼠标右键点击一下，就会出现如下图所示选项。步骤/方式6然后在弹出来的选项卡中点击视口，步骤/方式7最后，弹出视口窗口，选择一个比例，调整好图框的比例，就完成了cad视口大小调整，
赞 (17) 回复
CAD视口如何调整比例？
共1条回答 >
A.家居配套.设计： 首先，我们任意打开一个CAD图形来演示，我们需要把该图形缩小。在下方命令栏输入“sc”，回车，提示我们需要选择对象，我们点击选中图形。点击选中之后，图形变成虚线，然后我们点击右键确认。之后，提示我们指定基点，我们点击选中矩形的一个端点，右键确认后，就可以指定比例因子了，我们要缩小的话，就输入小于1的数值，比如我输入0.5，回车。此时，就发现原图形以我们指定的基点为基准，缩小到原图的50%了，效果如下图所示。同理，如果是调整到放大的话，只需要输入比例因子大于1就
赞 (37) 回复
