CAD输入坐标时如何把高程也输入进去?

我要回答
2个回答

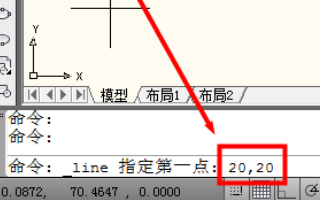

1、CAD 坐标输入法很简单, 小针织先用直线工具教大家 CAD 绝对坐标如何绘制。首先选择 CAD 线工具, 然后在命令行上输入 "20, 20" (这是 CAD 绝对坐标输入格式), 然后返回。

CAD输入坐标时如何把高程也输入进去?

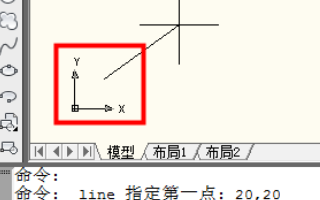

2、此时会将CAD直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

CAD输入坐标时如何把高程也输入进去?

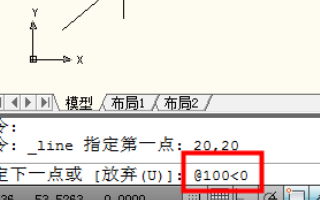

3、在 CAD 命令行中输入 "@ 100 < a0" (这是相对坐标输入格式的 CAD 带角度, 表示100长度, 角度为0度), 然后按 enter 确定。

CAD输入坐标时如何把高程也输入进去?

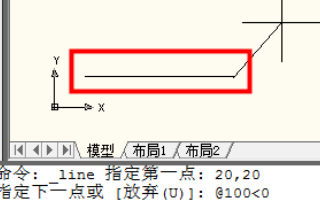

4、此时, 绘制一条长度为100、角度为0度的直线。您也可以输入高程。

CAD输入坐标时如何把高程也输入进去?


查看全部
2020-09-16
回复 采纳

用Excel把所有三维坐标x、y、z依次输入a列b列c列,再另存为,保存类型栏选CSv(逗号分隔),用记事本打开,全选、复制,再打开CAD在命令行输入3Dpoly,在命令行粘贴,即可一次性将坐标及高程输入CAD画成多段线;也可画三维点:在命令行输入3Dpoly,再点击工具栏画点命令,再再命令行粘贴坐标高程即可一次性将坐标及高程输入CAD画成点。

查看全部
2020-09-16
回复 采纳
