如何调用别的CAD文件中的块?

我要回答
2个回答

把一个CAD图档中的块复制到新建的CAD文档里的方法有一下2种:

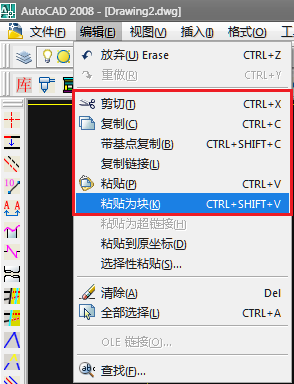

1.在需要复制块的文档中按ctrl+c键,提示选择那个块,打开新建的CAD文档,按ctrl+v,所选的对象已经自动选定了基点,到合适的位置点击即可。

如何调用别的CAD文件中的块?

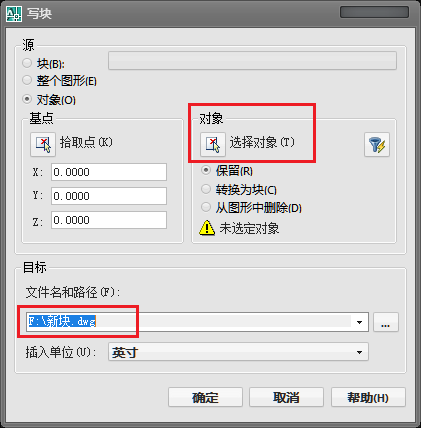

2. 在需要复制块的文档中选择那个块再按快捷键“w”创建一个外部块。打开新建的CAD文档,按快捷键"i"选择之前导出的外部块插入到这个图档即可。

如何调用别的CAD文件中的块?

如何调用别的CAD文件中的块?

查看全部
2020-09-15
回复 采纳

方法1:打开原来的文件,选择块,复制,打开新的文件,粘贴。
方法2:将旧的文件,拖到新文件中,当作块插入,然后删除,旧文件中所有的块都可以调用了。

查看全部
2020-09-15
回复 采纳
