在CAD中如何把图框放在布局里面？

材料/工具：CAD

1、打开CAD2007图纸

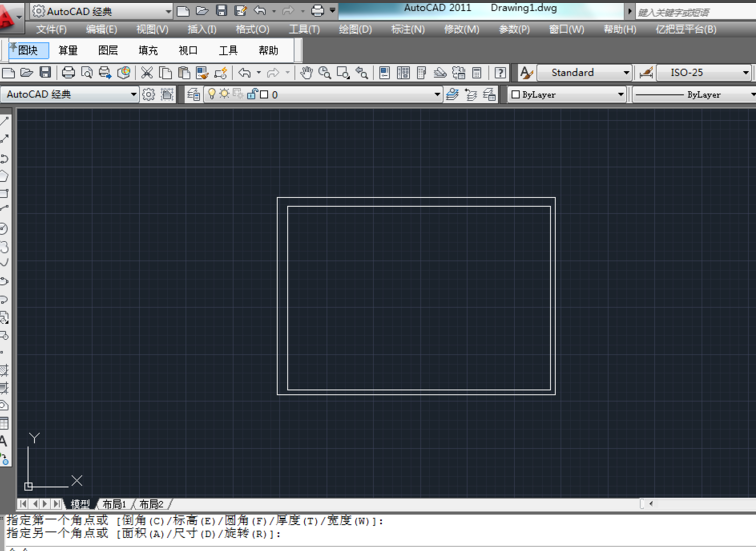

2、在cda模板中建立标准图框，以a2图纸为例

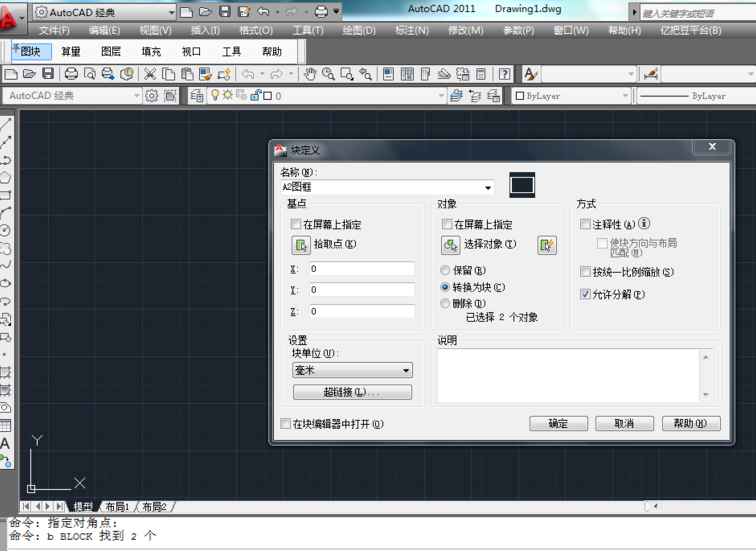

3、选择图框——按b键——设置标准图框未块并命名——确定

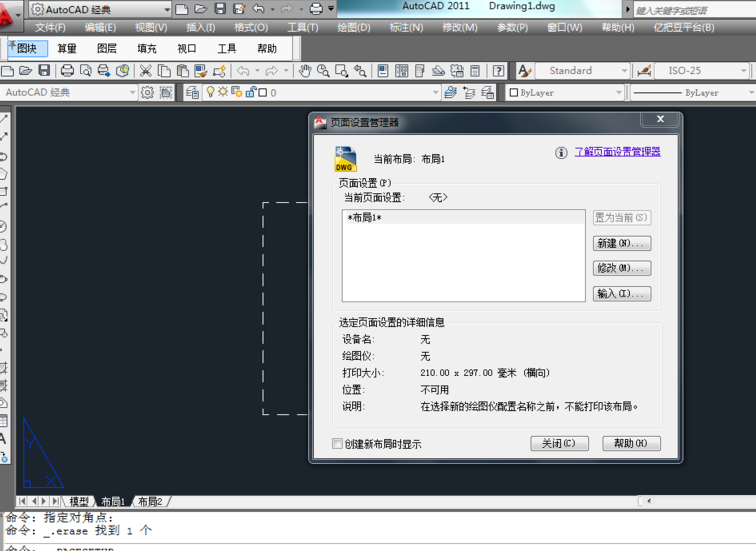

4、点击布局进入——右键布局——页面布置管理器

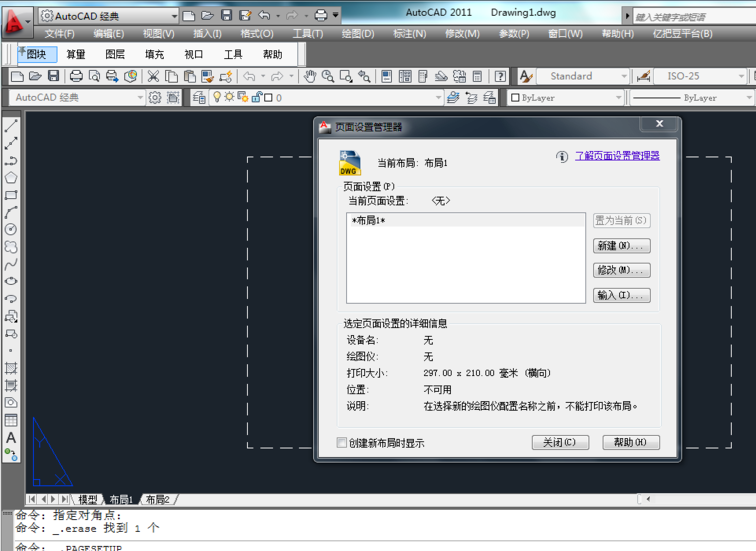

5、修改——选择a2图纸——确定

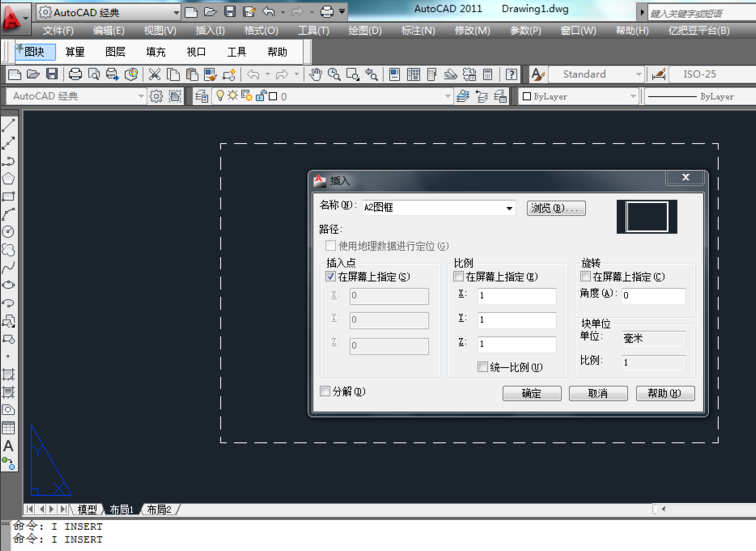

6、按i键——放入设置好的块

7、按mv指定图纸视口——按ms进入视口窗口中

8、按z——按s键——1/100xp设置图纸比例

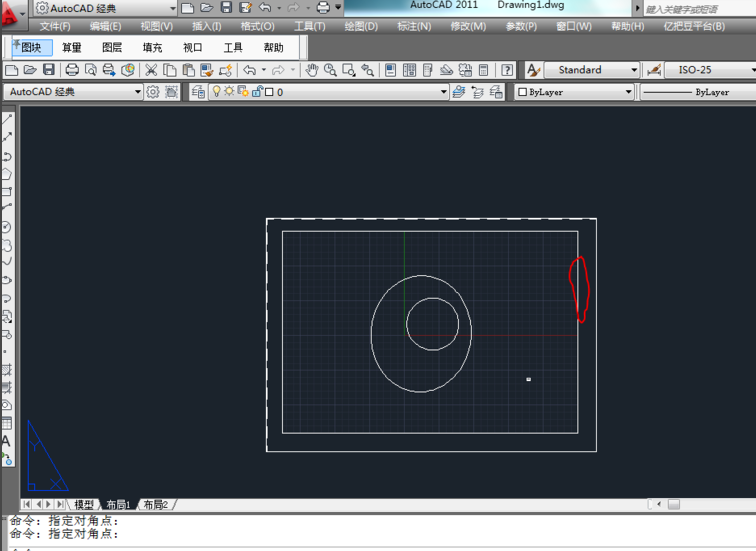

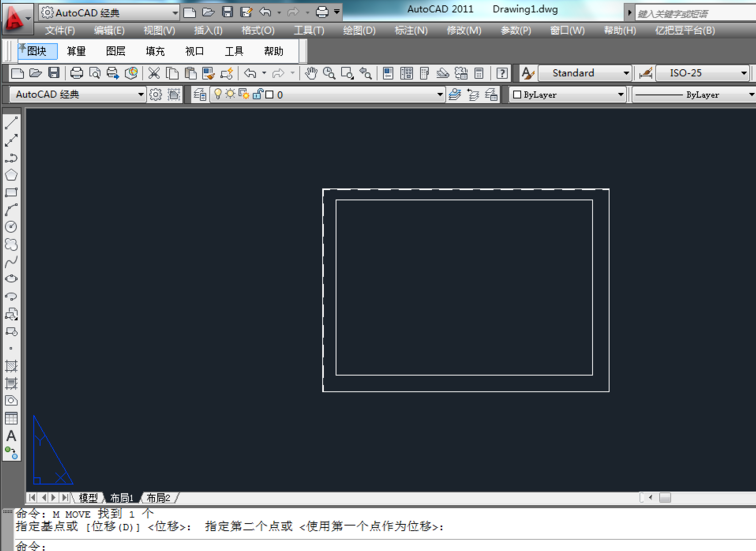

9、调整图纸在图框的位置——双击图框外确定

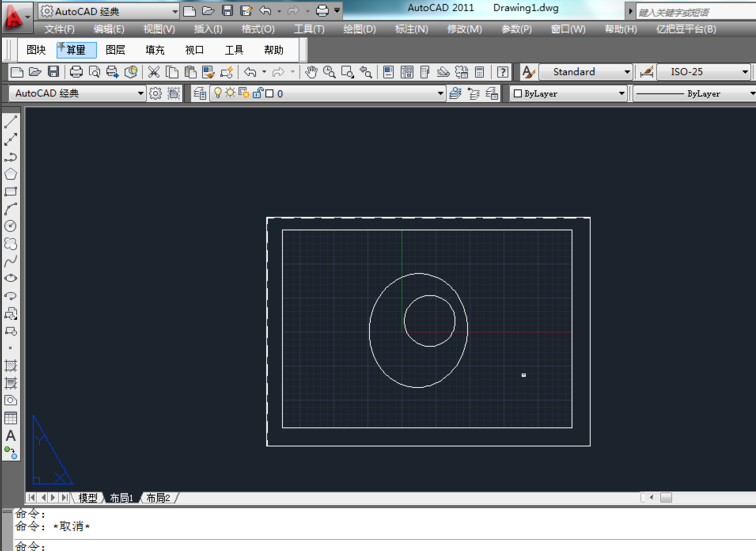

10、右键图框里——显示锁定——是

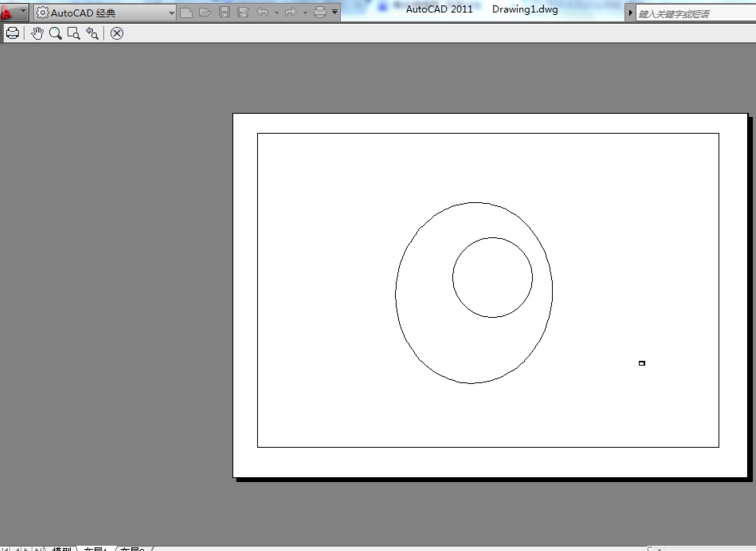

11、图框设定完成打印预览

CAD布局中插入图框命令 方法步骤：

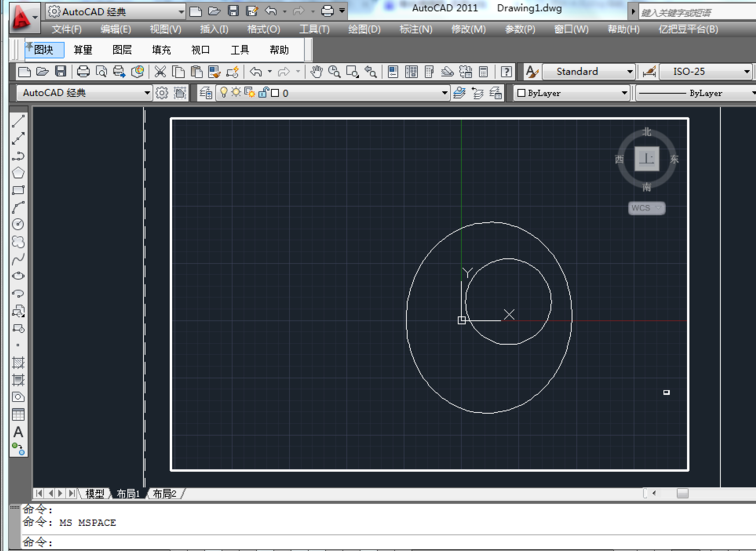

1、ms 在布局里切换到模型窗口，此时就可以在模型窗口里随意修改，缩放，移动到满意的程度；
2、PS 在布局里切换到图纸，就是从模型窗口里退出来，这时就不能改你的图里，但是可以调整这个模型窗口的边线，可移动这个窗口的位置，并且调整大小 。
3、mv mv主要是用来锁定和解锁模型窗口，锁定后就只能在模型窗口里修改的图，但是图在窗口里的大小和位置就不能变了，解锁后就又到随意状态了；先输mv 选l 选 on或off，然后其会让选对象，这时候选窗口的边线才能行，然后确定，就可以锁定或解锁了 。
4、旋转窗口里的图，就要用uCS和plan命令，方法是，输入uCS命令，输入n来新建，输入3来选择用3点来建一个用户坐标系，然后在图上依次点三点，这三点分别是原点、新建坐标x轴上的一点、新建y轴上的一点，然后确定；坐标系建好后，输入plan命令，选当前uCS，确定，其就给转过来了；注意，旋转的时候得是还没有把图锁定。
