CAD如何画箭头符号？

我要回答
2个回答

用“引线”命令可以完成如题所述操作，方法具体如下：

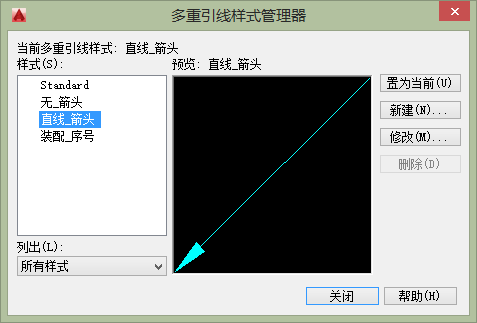

格式-多重引线样式，打开“多重新因样式管理器”对话框，如图所示。

CAD如何画箭头符号？

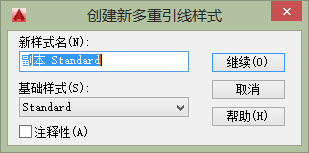

单击“新建”按钮，打开“创建新多重引线样式”对话框，如图所示。

CAD如何画箭头符号？

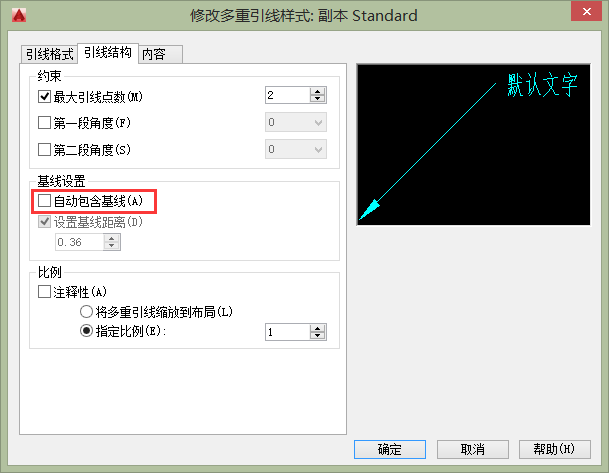

单击“继续”按钮，打开“修改多重引线样式”对话框，如图所示，切换至“引线结构”选项卡，取消勾选“自动包含基线”。

CAD如何画箭头符号？

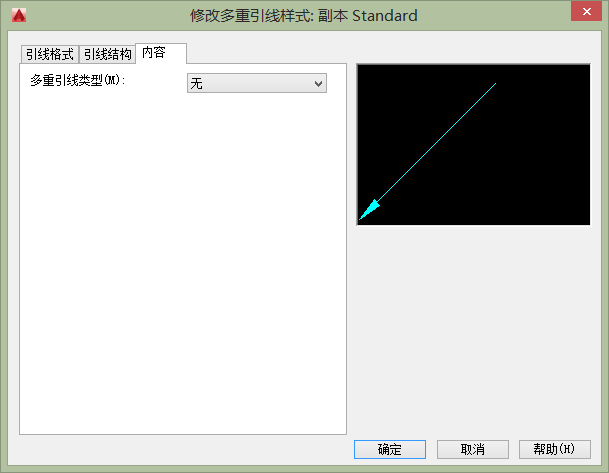

切换至“内容”选项卡，设置“多重引线类型”为“无”。

CAD如何画箭头符号？

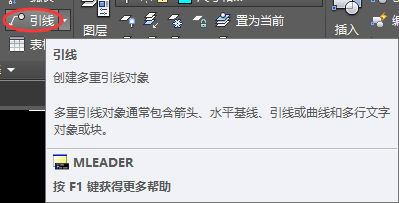

最后用“引线”命令绘制箭头即可，如图所示，参考一下。

CAD如何画箭头符号？


查看全部
2020-09-15
赞 回复 采纳

CAD中可以设置标注样式的，设置就可以了。
不用画的

查看全部
2020-09-15
赞 回复 采纳

相关问题

CAD怎么画箭头符号？
共2条回答 >
小叮当： 用“引线”命令可以完成如题所述操作，方法具体如下：格式-多重引线样式，打开“多重新因样式管理器”对话框，如图所示。单击“新建”按钮，打开“创建新多重引线样式”对话框，如图所示。单击“继续”按钮，打开“修改多重引线样式”对话框，如图所示，切换至“引线结构”选项卡，取消勾选“自动包含基线”。切换至“内容”选项卡，设置“多重引线类型”为“无”。最后用“引线”命令绘制箭头即可，如图所示，参考一下。
赞 回复
CAD箭头符号怎么画？
共2条回答 >
天豪： CAD里添加箭头符号方法如下：1、为了方便画箭头，首先打开正交模式。2、点击左侧工具栏中的多段线按钮，或者输入pl然后回车打开多段线工具。3、点击鼠标左键指定起点，在命令行中根据提示输入w或者h，然后出车（w代表线的宽度，h就代表线一半的宽度，小编习惯用w）。4、在命令行中根据提示输入线起点的宽度，这里输入20然后回车。5、端点宽度CAD会默认成刚才设置的起点宽度，这里直接回车就行了。6、这时鼠标在下一点单击就画好宽度为20的直线了，接下来开始画箭头。再次输入w然后回车。7、这里输入起点宽度70....
赞 回复
CAD怎样画箭头符号？
共2条回答 >
未来艺星： 换一个肾就行，就是一个箭头，一头大，一头小，黑色痣长路就是好看
赞 回复
CAD2007如何画箭头符号？
共1条回答 >
Milk.Z： 2、在命令行中输入pl，任意点击一位置指定起点，出现如下提示：“指定下一个点或[圆弧(a)/半宽(h)/长度(l)/放弃(u)/宽度(w)]”，输入w空格，指定线宽。3、指定起点宽度和指定端点宽度都设置为一个数值，起点宽度设置数值自定，但端点宽度一定要设置为0.4、最后会得到如所示的效果。你可以反复练习一下。
赞 回复
CAD怎么画旋转箭头符号？
共1条回答 >
Jessica林： 查看图片
