溜溜问答 > 平面设计 > CAD问答 > CAD中圆心的十字线如何画？
kiss mayue
kiss mayue
邀请你来回答
1872人阅读 2020-09-15

CAD中圆心的十字线如何画？

图纸中圆心都要标注一个十字线，如何能快速的画出来呀？
我是先画一个十字线储存，然后用的时候再复制-粘贴。有没有直接画的工具呀？
请指教？
因为画图的量比较大，所以想找一种简便的画十字线方法。。。？
我要回答
2个回答

CAD快速画桩中心十字线的方法
1.在命令中输入系统变量命令(dimcen)，回车，对圆心标记功能中的参数进行设置，在这里可以设置成200（这个参数可以设置成正数、负数或者0。正数表示中心线的一半长度；0表示没有中心线；负数表示超出边界的长度，但是如果负数的值超过半径一半，那么其值也表示中心线一半长度）；
2.输入圆心标记命令dimcenter (用2条线段组成一个“十”字，标识出圆或圆弧的圆心)，回车。
3.点击需要绘制中心线的圆或圆弧，中心线即可绘出。

查看全部
2020-09-15
赞 回复 采纳

这个“十”字线你，你可以做成块，也可以先画一个放在图纸的边上，需要用时进行复制 。

具体操作步骤如下：

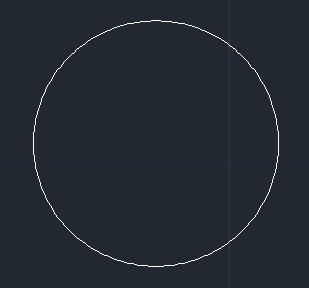

1、在你图纸的空白处先绘制一个直径为10mm的圆。

CAD中圆心的十字线如何画？

2、打开正交，用“直线”工具画出过圆心的十字线。

CAD中圆心的十字线如何画？

CAD中圆心的十字线如何画？

3、删除十字线外面的圆。

CAD中圆心的十字线如何画？

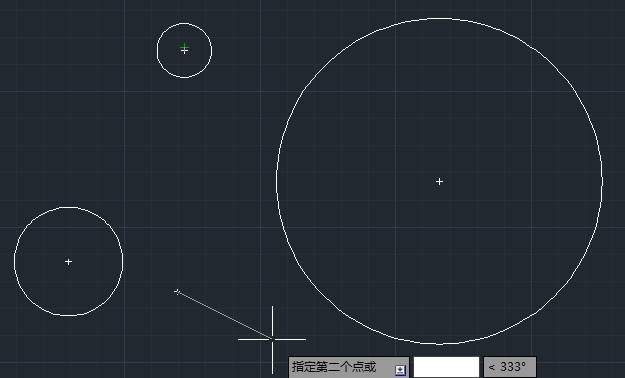

4、使用。单击复制

CAD中圆心的十字线如何画？

，然后在需要的地方单击鼠标左键。

CAD中圆心的十字线如何画？

查看全部
2020-09-15
赞 回复 采纳

相关问题

CAD中圆心的十字线怎么画？
共2条回答 >
流浪： 这个“十”字线你，你可以做成块，也可以先画一个放在图纸的边上，需要用时进行复制。具体操作步骤如下：1、在你图纸的空白处先绘制一个直径为10mm的圆。2、打开正交，用“直线”工具画出过圆心的十字线。3、删除十字线外面的圆。4、使用。单击复制，然后在需要的地方单击鼠标左键。
赞 回复
CAD中这个圆心十字怎么画？
共1条回答 >
🧀🧀🧀： 直接用直线画出即可。线型选择点划中心线，画线时需要打开捕捉开关，正交开关，以便中心捕捉准确。初学的朋友，可以找个会操作的朋友帮助。或上网搜索CAD入门学习教程。
赞 回复
CAD2008怎么画虚十字线啊？
共1条回答 >
王思琪： 用圆心标记命令绘制圆的中心线第一步在命令中输入系统变量命令(dimcen)，回车，对圆心标记功能中的参数进行设置，在这里可以设置成-2（这个参数可以设置成正数、负数或者0。正数表示中心线的一半长度；0表示没有中心线；负数表示超出边界的长度，但是如果负数的值超过半径一半，那么其值也表示中心线一半长度）；第二步输入圆心标记命令(dce)，回车第三步点击需要绘制中心线的圆或圆弧，中心线即可绘出
赞 (4) 回复
CAD中圆心处的十字线是用直线画的还是用别的命令
共1条回答 >
易 倩 Nicole | 山乙建设： 用PE命令可以可能是你两个图端点没连着，你可以移动其中一个让它们端点在一个点，或者用圆角命令倒圆角半径为0或者用拉伸或剪切命令让它们在一个点
赞 回复
CAD圆心标记十字线如何加长？
共1条回答 >
一半记忆、： 1.双击打开桌面上的AutoCAD2007软件。2.用绘图工具中圆工具，绘制出半径为10的圆。3.单击圆心标记，选圆，标记线长度是默认的。4.选标注样式，对话框中单击修改。5.下一个对话框中看见圆心标注大小是2.5，如改为5.5，确定。6.再用圆心标记选圆，圆心标记线变长。7.如果还是不符合要求再进行设置，如改为12.5，确定。再改圆心标记后线比之前更长了。
赞 (41) 回复
