初学CAD请问怎么在一条直线上确定不同长度指定的点呀?

就是说要在一条直线的一米处加一个点,,怎么做呀/谢谢
我要回答
2个回答

比较传统的方法是,输入点命令之后(按钮或快捷键都可以),提示你指定位置时候,你先别指定,输入from,这是透明命令,然后提示选择参照点,你点击直线的一端,然后提示你输入参照点的相对坐标,你就顺着直线输入100(mm)就可以了,但是最好用相对坐标来输入,比方直线是水平的你就输入(@100,0)。这种命令可以用在好多地方,还有一些这种命令比方tan(相切),nea(最近点),mID(中点)等等。可以方便好多。

查看全部
2021-10-28
(4) 回复 采纳

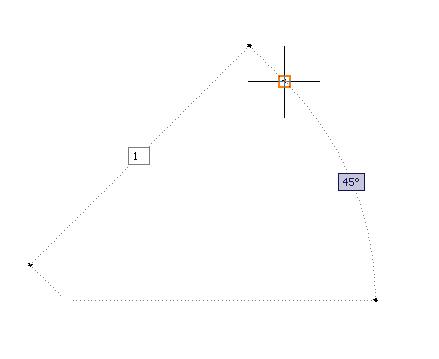

【我是菜鸟,本来等着高手回答的,等了好久没人回答就只好告诉你我的笨方法了。直线命令“l”,系统要你指定第一点,选定直线的一个端点。然后它要你指定下一点,你把鼠标放到直线的另一端点,这时会捕捉到端点,出现一个小方框,你再输入1,按空格即可。这样就画出了长度为1,与原直线重合的一条直线,在辅助直线端点上加你想要的点就可以了,加完了把辅助直线删掉。(适合于任何角度的直线)】前面都是废话。其实很简单,我想多了。你直接在端点画个半径为1米的圆就是了,圆和直线的交点就是你要的点了。

初学CAD请问怎么在一条直线上确定不同长度指定的点呀?

查看全部
2021-10-28
(5) 回复 采纳
