溜溜问答 > 平面设计 > CAD问答 > CAD不懂，图上那个2×45°什么意思？是不是厚度是2？
高傑西
高傑西
邀请你来回答
408人阅读 2021-10-27

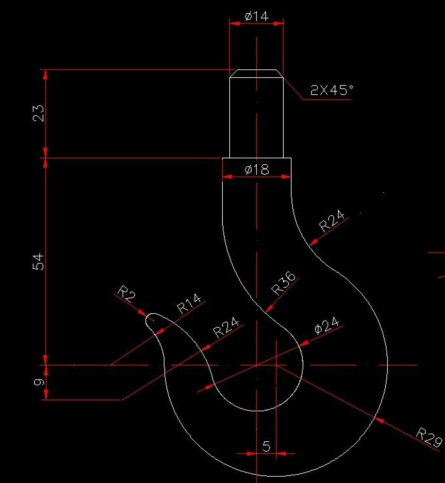

CAD不懂，图上那个2×45°什么意思？是不是厚度是2？

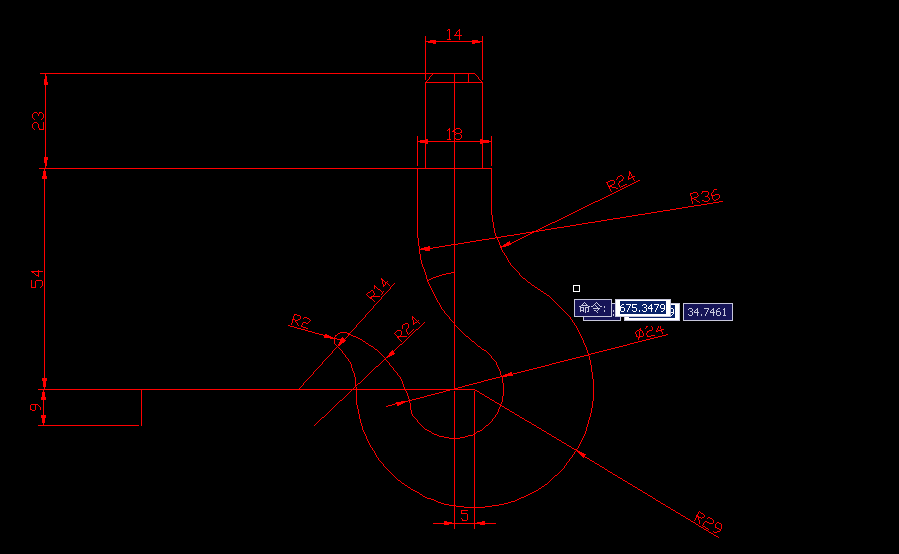

还有就是那个勾我好像没画对，求大神知道过程。
CAD不懂，图上那个2×45°什么意思？是不是厚度是2？ CAD不懂，图上那个2×45°什么意思？是不是厚度是2？ CAD不懂，图上那个2×45°什么意思？是不是厚度是2？
我要回答
3个回答

45度的倒角，倒角大小是2毫米。

查看全部
2021-10-27
赞 (2) 回复 采纳

郁闷，就代表倒角深度为2，角度为45°

查看全部
2021-10-27
赞 (1) 回复 采纳

切角，一边一个，两边各一个，即两个45度的对称切角。

查看全部
2021-10-27
赞 (2) 回复 采纳

相关问题

急！CAD中2乘以45度什么意思？
共4条回答 >
颜秉峰℡₁₅₅ ₉₅₆₅ ₇₇₄₆： 在CAD中2*45表示有个相同地方的尺寸是45，就是这样简单。2×45度是指；有两个45度倒角。M18是指；最大径为18毫米的标准粗牙螺纹。
赞 (5) 回复
CAD中2×45什么意思？
共4条回答 >
😱C.Geek.™： 在CAD中2*45表示有个相同地方的尺寸是45，就是这样简单。
赞 回复
请问，机械制图上倒角3×45°，2×45°，1×45°各是什么意思？
共4条回答 >
叶工： 倒角45度1、2、3表示去掉部分直角边的长度
赞 (48) 回复
CAD 2*45是什么意思？
共3条回答 >
😄万万没想到😄： 20mm的45度倒角，就是切去的那部分是等腰直角三角形的两腰长是20mm
赞 (1) 回复
这张图里 2x45°什么意思？
共1条回答 >
M： 就是倒2的直角.他没有标两个尺寸,就用这个2*45度..不然就要在上面标一个尺寸线,在右边也标一个尺寸线.
赞 (3) 回复
