溜溜问答 > 综合其他 > 其他 > plc与外部电路的接线图怎么画？用什么软件画？
高傑西
高傑西
邀请你来回答
457人阅读 2021-10-26

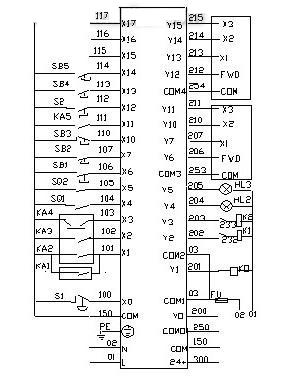

plc与外部电路的接线图怎么画？用什么软件画？

三菱fx1s系列plc一个，声光报警器一个，继电器两个，漏电保护器一个，电源、急停、复位开关各一个，运行状态指示灯三个。需要画整个接线的电路图，如有详细画法，另有加分。
我要回答
5个回答

用CAD画比较好吧，接线图也吧是很复杂，不知道楼主的程序要实现一个怎样的功能，具体i/o是怎么分配的

查看全部
2021-10-26
赞 (2) 回复 采纳

一般用用，visio也可以画的， 很容易上手。

查看全部
2021-10-26
赞 (6) 回复 采纳

用普通CAD就可以了，继电器等产品用方框表示然后加注明

查看全部
2021-10-26
赞 (4) 回复 采纳

用CAD画就可以，只要把供电、输入、输出及连接的元器件的接线关系画清楚就行了。

查看全部
2021-10-26
赞 (25) 回复 采纳

手画吧哈哈玩笑

CAD不错的

plc与外部电路的接线图怎么画？用什么软件画？

查看全部
2021-10-26
赞 (14) 回复 采纳
