如何用CAD画展开图？

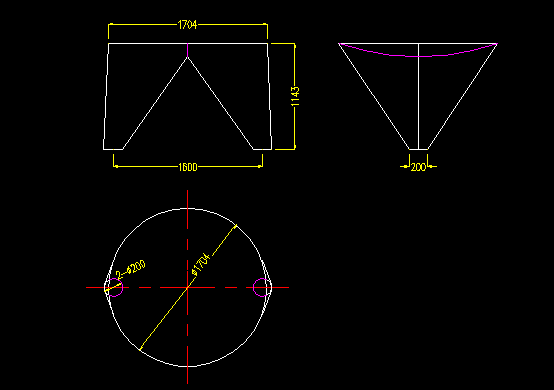

哪个大神帮我展开一下。
如何用CAD画展开图？
我要回答
1个回答

你这如在CAD中纯用手工画展开放样图

那是很麻太困难了
但你这个大圆变两个小圆的构件
可用软件
钢构CAD
则只要输入参数就能自动出整体展开图了
还能同步自动给出下料图面积的

查看全部
2021-10-26
赞 (1) 回复 采纳

相关问题

如何用CAD画斜身椭圆灯罩展开图？
共2条回答 >
Eatom： 三维软件有自动展开功能，CAD没有这个功能，除了自己精确计算再画没有别的办法，你给的这些数看不懂是个什么东西但是无论是什么，展开你就先求周长
赞 回复
CAD 展开图 展开图怎么画？
共2条回答 >
宝洋儿： 操作步骤：　　1、打开CAD软件。　　2、标量各个二维平面尺寸并作好拼接方位标记。　　3、将实物图的各个尺寸及角度标量至每个二维平面上去。　　4、然后再将这些二维平面图在CAD中拼接到相应的位置上去就形成了立体图的展开图。
赞 回复
如何用CAD画圆锥展开图？
共2条回答 >
兰： 在CAD里，可以很方便地绘出圆锥、圆台的展开图。如下图这个圆锥，高50，底部圆半径20。接下来，用圆弧命令，画一个半径为上图斜边。圆心为上图顶点的大圆弧。计算一下圆锥底部圆的周长=2πr=2*3.14*20=125.6我们需要在这个大圆弧上取一段边长为125.6的弧。菜单：绘图——点——定距等分。选择此弧后，输入线段长度125.6这时，如果打开“点样式”的话，会看到一个点出现在圆弧上。然后从三角顶点连线到这个点。见下图红色圆圈内。修剪此圆弧的多余线条。标注一下，可以看到，这个圆弧就是我们所需要的....
赞 回复
如何用CAD画钣金件展开图？
共1条回答 >
木有范 、er： 知道折弯去除量，自动减就可以了，但是对于复杂的图形，就用三维软件画比较合适
赞 回复
CAD展开图怎么画？
共0条回答 >
