溜溜问答 > 平面设计 > CAD问答 > CAD 图纸比例一般是多少合适?
高傑西
高傑西
邀请你来回答
665人阅读 2021-10-26

CAD 图纸比例一般是多少合适?

我要回答
3个回答

根据你的出图纸张大小决定,参考国家自定的标准,最好是采用1:1

查看全部
2021-10-26
(1) 回复 采纳

以下图中图形为例,设置显示比例为1:150设置标注样式过程

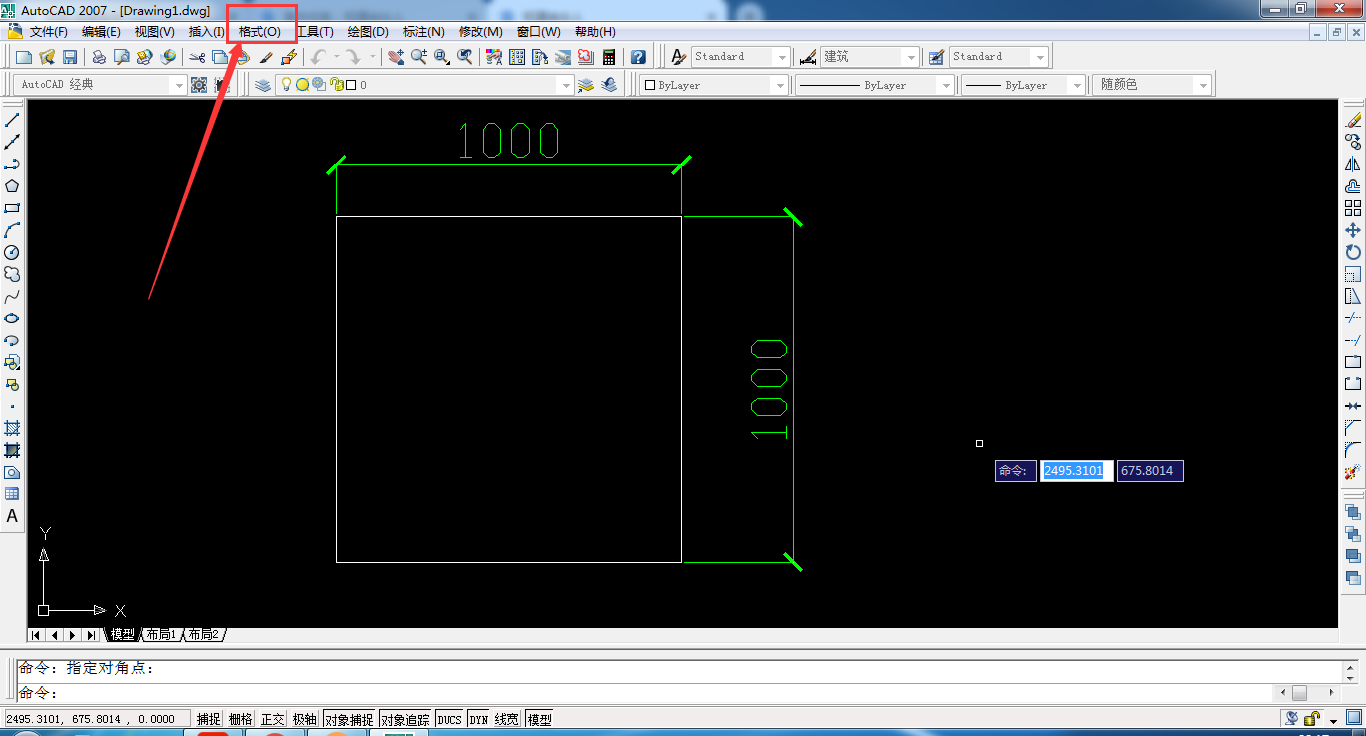

1.点击工具栏中的个格式选中标注格式;

CAD 图纸比例一般是多少合适?

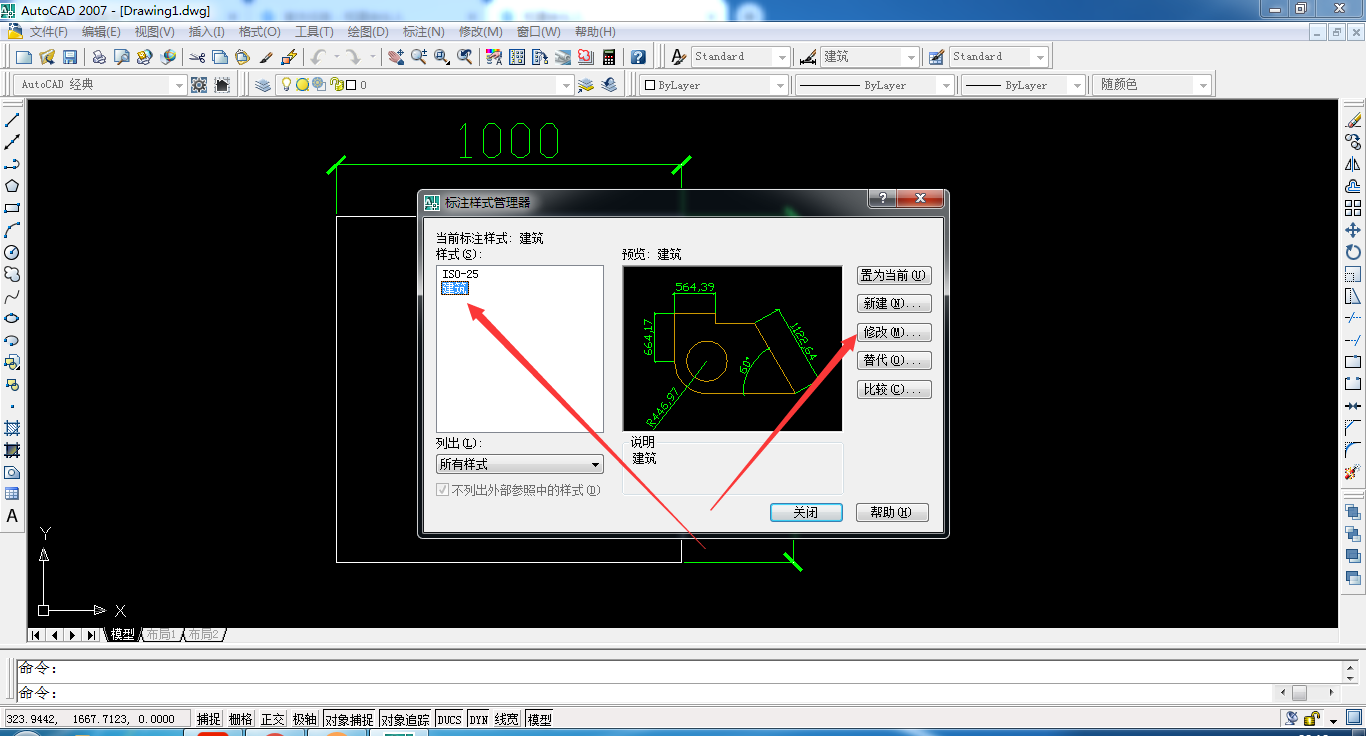

2.进入标注格式后选中当前标注样式,点击修改选项;

CAD 图纸比例一般是多少合适?

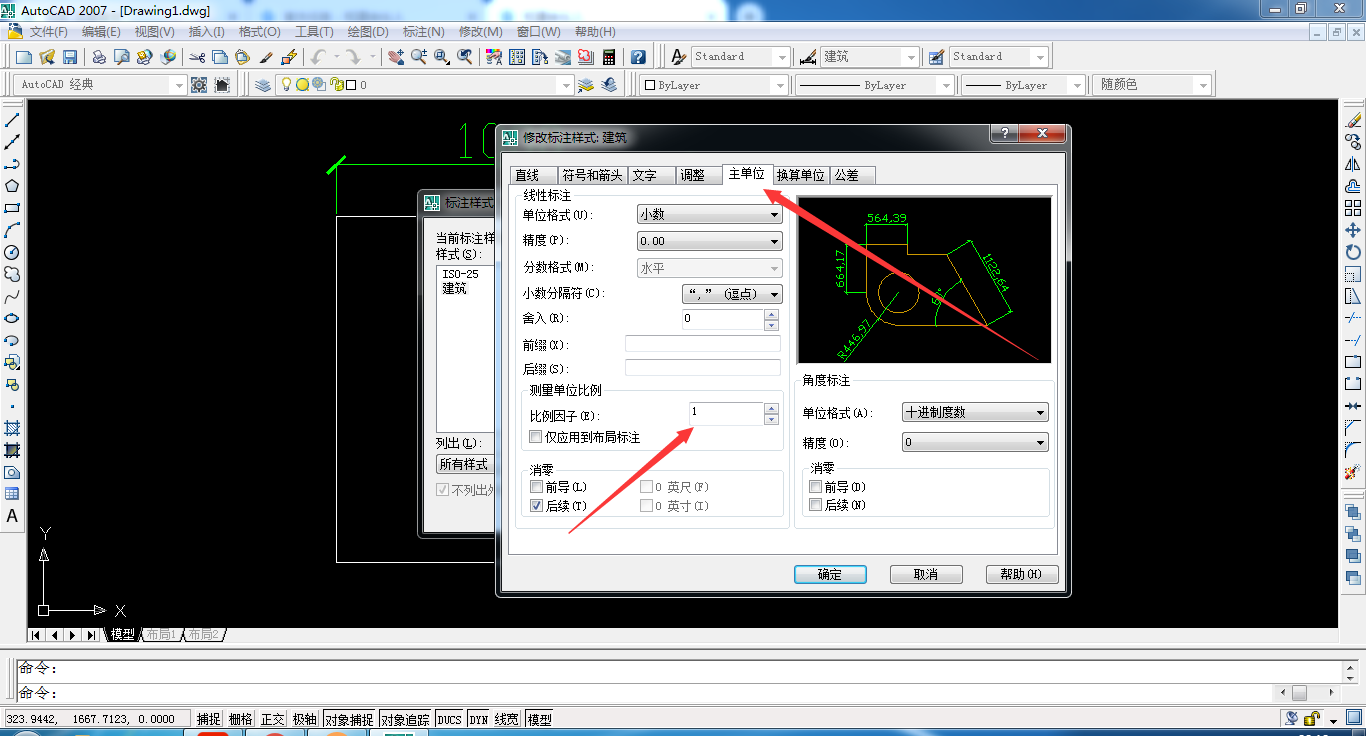

3.进入修改选项后点击主单位选项,并将测量单位中数字1修改为1/150;

CAD 图纸比例一般是多少合适?

CAD 图纸比例一般是多少合适?

4.根据显示精度,点击精度选项选择保留小数位数;

CAD 图纸比例一般是多少合适?

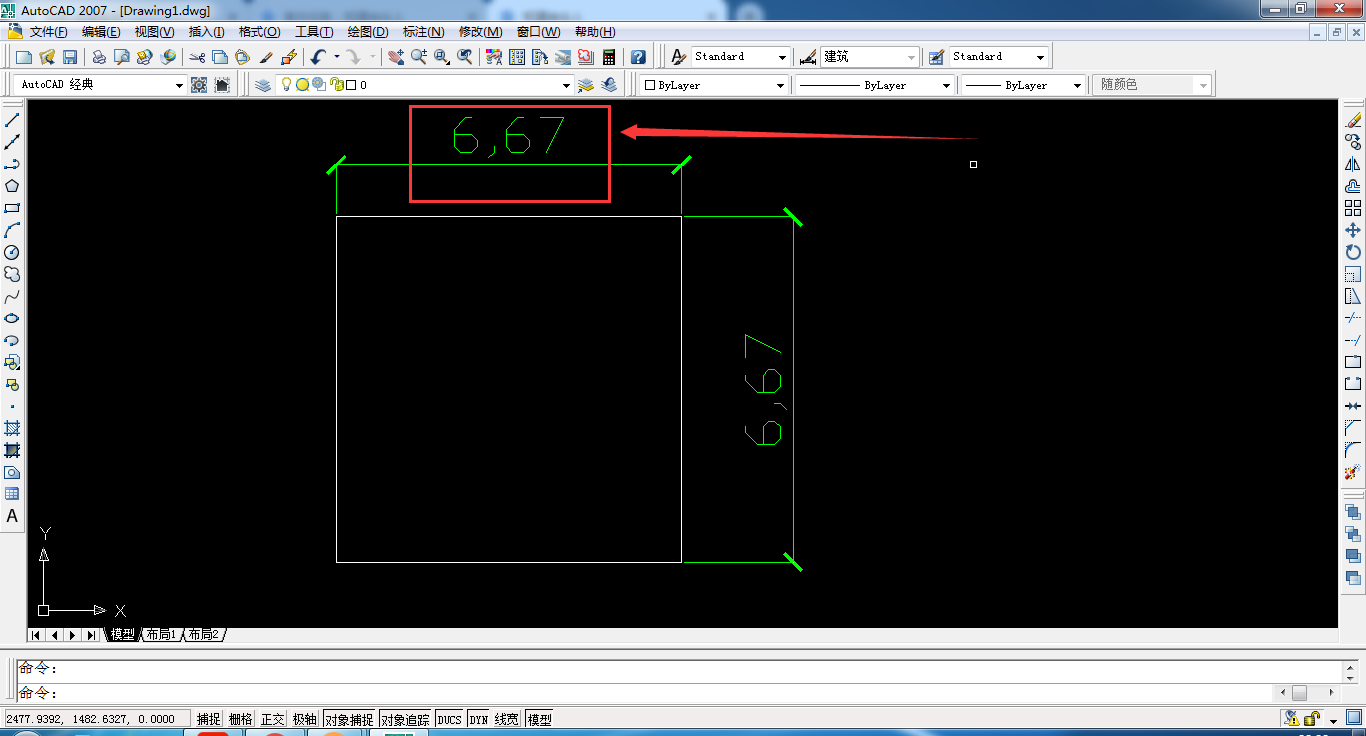

5.选择完后点击确定按钮保存设置,此时看到图纸显示尺寸为原尺寸1/150;

CAD 图纸比例一般是多少合适?

常规设置标注比例一般有1:100、1:150、1:200、1:150等,具体根据图形具体尺寸定,显示精度根据图形精度要求定,常规保留小数后两位。

查看全部
2021-10-26
回复 采纳

这个是根据你零件的大小所决定的,一般的比例有2:1、1.5:1、1:1、1:1.5、1:2、1:2.5、1:3等

查看全部
2021-10-26
回复 采纳
