溜溜问答 > 平面设计 > CAD问答 > 怎么把CAD图结成无法打散的块？
高傑西
高傑西
邀请你来回答
131人阅读 2021-10-19

怎么把CAD图结成无法打散的块？

我们公司是给别的公司做忧化设计的，为了保护自己的劳动成果，想把CAD转换成不能打散的块，不是快捷键b或wblock这类的，或是粘贴成块什么的，是要不能用x打散的，或不能分散的命令或操作，求教解！
我要回答
5个回答

shfit+ctrl+c再shfit+ctrl+v 具体名称忘记了，只知道这么个方法

查看全部
2021-10-19
赞 (1) 回复 采纳

麻烦，要买软件安装。
干脆转成PDF给别人吧。

查看全部
2021-10-19
赞 回复 采纳

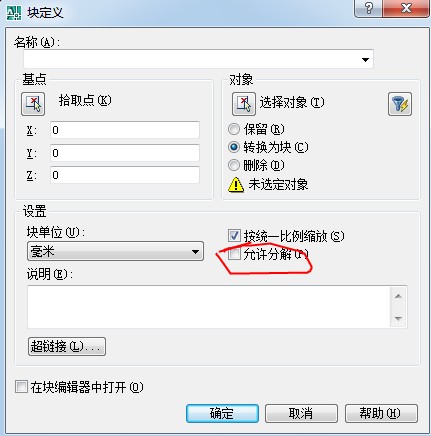

做成块的时候不勾选"允许分解"就行了

查看全部
2021-10-19
赞 (1) 回复 采纳

1.文件---输出----*.wmf
2.再插入--Windows图元文件
3.保存为DWg

查看全部
2021-10-19
赞 (1) 回复 采纳

很简单，只要在创建块的时候，设置一下，允许分解前面的“对”去掉就行。

怎么把CAD图结成无法打散的块？

查看全部
2021-10-19
赞 (3) 回复 采纳

相关问题

CAD如何把块打散？
共3条回答 >
李子： 输入命令x，空格，选择你需要打散的块，空格。一般打散是以线与线的交点处分离。
赞 回复
CAD块定义不能打散怎么打散块？
共2条回答 >
你家二公子： 不能打散的块，基本上是用了minsert插入块如果是插入块是有名字的可以如下操作：输入refedit命令并回车，当出现提示“选择参照”时点击一下图形（双击图形也可以），打开“参照编辑”对话框，点击“确定”，关闭对话框并弹出“参照编辑”工具条。点击工具条上有“-”号图形的“从工具集删除”按钮，CAD提示“选择对象”，将整个图形选中并按回车键，再点击工具条上的“保存参照编辑”按钮，点击“确定”。等CAD自动刷新后，块就炸开了如果插入进来的块图形是匿名的，“参照编辑”对话框里不显示块图形的名字，就不能....
赞 回复
CAD块定义不能打散，如何打散块？
共2条回答 >
TaOJJiA： 在AutoCAD中打散插入的块可以用“分解”命令（快捷键x）。但是如果出现图1中下方的提示是“无法分解”时就不能用分解命令了。下面我分步骤介绍一下怎么打散“无法分解”的块。第一步：选择这个块，右键选择“在位编辑块”，弹出“参照编辑”对话框，直接点击确定。第二步：在弹出的工具条中选择图中所示的“从工具集删除”命令，然后框选整个块中的元素回车，最后点击“保存参照编辑”命令，在弹出的对话框中点确定保存就可以了。
赞 回复
CAD怎么打散块？
共1条回答 >
xo： AutoCAD是一种常用的绘图工具，这里介绍AutoCAD中一种打散块的方法材料/工具AutoCAD2004以上版本方法1/4首先用鼠标左键单击你要打散的块。2/4可以在菜单栏中修改选项下选择分解（爆炸）命令。3/4也可以在屏幕快捷工具栏上用鼠标左键单击分解图标。4/4最简单的方式就是选中块后，直接在命令栏里输入快捷键X，这样就可以将块打散了。
赞 回复
中望CAD怎么把块打散？
共1条回答 >
传说： 用X快捷键，选择对象回车！也可多位编辑定义的块！
赞 (29) 回复
