溜溜问答 > 平面设计 > CAD问答 > CAD比例电磁阀的画法
高傑西
高傑西
邀请你来回答
467人阅读 2021-10-19

CAD比例电磁阀的画法

我要回答
3个回答

可以的啦，是这样的

查看全部
2021-10-19
赞 回复 采纳

一般电磁阀都是一个阀门上面来个m的框框就完了，比例画法是什么意思？画三维的？

查看全部
2021-10-19
赞 回复 采纳

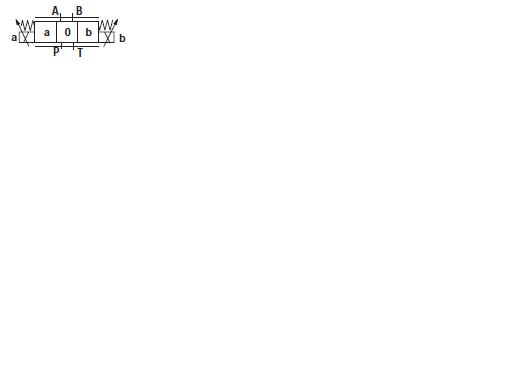

就是在普通电磁阀上加一个斜箭头，类似于变量泵的画法。

因为比例换向阀的阀芯可以在任意位置停留，所以要上下各加一条直线。

CAD比例电磁阀的画法

查看全部
2021-10-19
赞 回复 采纳
