溜溜问答 > 综合其他 > 其他 > 地形图中的高程线 z值为0怎么处理，我想提取高程线的坐标点？
高傑西
高傑西
邀请你来回答
803人阅读 2021-10-19

地形图中的高程线 z值为0怎么处理，我想提取高程线的坐标点？

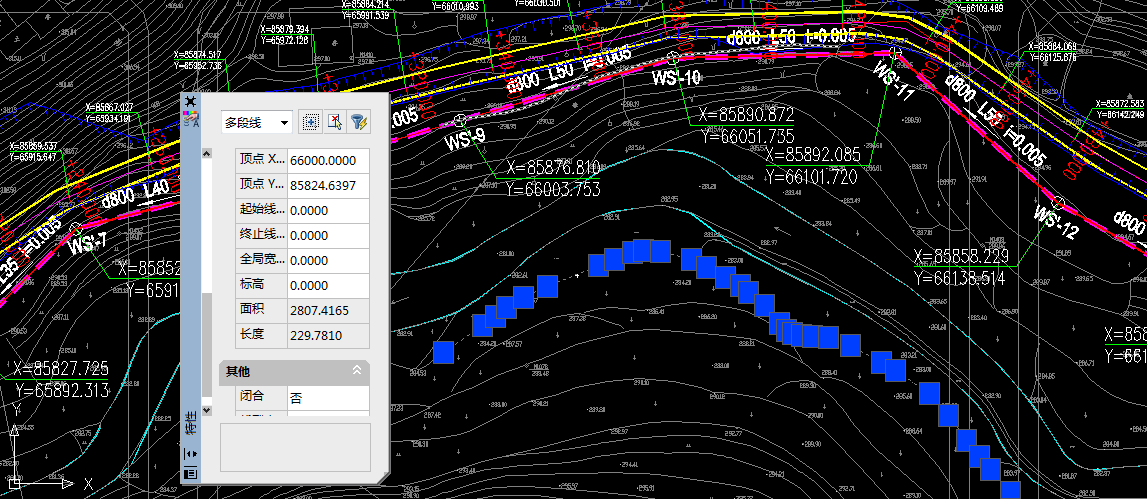

我看你以前给别人解决过 类似的问题 我按照你说的第四步图层里面选择gcd图层 但是我的软件中没得你说的gcd图层
地形图中的高程线 z值为0怎么处理，我想提取高程线的坐标点？
我要回答
2个回答

CAD里面选择你要提取的高程线，右键菜单最底层特性，也就是你上面那个图，然后如果标高为0的话可以根据高程线附近高程点确定线高程，并在标高 赋值即可。

然后再导出高程线坐标点就行了

查看全部
2021-10-19
赞 (1) 回复 采纳

看看高程点，然后填等高线的标高，再把等高线生成数据文件：工程应用-等高线生成数据（菜单最底下），等到高程点数据集

查看全部
2021-10-19
赞 (1) 回复 采纳

相关问题

CAD怎么提取等高线的坐标和高程？
共5条回答 >
⚈้̤͡ ˌ̫̮ ⚈้̤͡： 要提取CAD中等高线的坐标和高程，需要按照以下步骤进行操作：1.打开CAD文件，选择“绘图板”或“图纸空间”。2.选择“Tools”菜单中的“Options”。3.在“Options”对话框中选择“Drafting”选项卡，并勾选“Enableelevation”复选框。4.点击“OK”按钮。5.在CAD中选择等高线图层。6.选择“Tools”菜单中的“Elevation”选项。7.在“Elevation”对话框中，选择“Createobjectdata”选项，并确定。8.选择等高线，并选择“L....
赞 (10) 回复
CAD地形图怎样提取坐标和高程点？
共5条回答 >
ᠪᠠᠶᠠᠰᠬᠣᠯᠠᠩ： 为从CAD地形图中提取坐标和高程点，需要进行以下步骤：首先，将CAD地形图导入地理信息系统（GIS）软件中。GIS软件可以帮助你对CAD图进行处理和转换。其次，使用GIS软件中的工具来提取CAD图中的坐标和高程点。这可以通过使用插值算法来进行。GIS软件会根据已知点的坐标和高程，来对未知点进行估算。最后，对提取出来的坐标和高程点进行处理和分析。可以将它们导出为CSV文件或其他格式，以便在其他应用程序中使用。需要注意的是，提取坐标和高程点的精度会受到CAD地形图本身的精度的限制。因此，在进行提取之....
赞 (8) 回复
CAD 高程点数据异常！z坐标与height 属性值不一样，z坐标为0 属性值为数值，要求z坐标=height
共3条回答 >
一头偶象： 1、把GCD图层置为当前层。2、关闭除GCD以外的所有图层。3、工具栏选择“绘图处理”--“高程点处理”--“根据注记修改高程”4、框选所有高程点。5、回车，搞定
赞 (85) 回复
CAD中怎样给地形图的等高线赋高程值？
共1条回答 >
文静： 1、高程点数据采用.txt格式保存；2、打开mapgis-dtm分析-grID模型-离散数据网格化（读入.txt文本并进行相关参数设置）-生成平面等值线-保存点、线、区文件；3、也可在输入编辑中打开保存的点线担骇曹较丨记查席肠芦区文件进行工程输出，完成。
赞 回复
在地形图上用什么线要标注高程值？
共1条回答 >
瑾哥： 在整数等高线上要标注高程值，高程值标注在同一条等高线上，将同一条等高线在合适位置断开，标上高程值，字头朝北（这是规范规定）。如1：1万比例尺地形图，等高线首曲线为5米一根，在每5米的等高线上合适位置标注，其他散点高程值可标注在图上空白位置，高程值中的小数点是表示地表的点位。
赞 (28) 回复
