如果你是做建筑图的,图层非常有用,就是做普通的图,分清图层的做法对工作有很大的用途的。例如:主线一个层;标注一个层;等等,对以后的修改都有很多的用途的,这是个好的习惯。
图层是为了管理不同类别的图形而设置的,比如一个城市的基本平面布置图放在一个图层,城市地下水管道布置图放在一个图层,城市电力线平面图放在一个图层,自来水管线放在一个图层,当你需要的时候,你可以让哪个图层显示出来,哪个图层不显示,哪个图层打印,哪个图层不被打印,你可分别设置每个图层中的图形对象的特性,总之图层的用途很多,你在实践中摸索吧。
对于制图过程来说有以下图层有以下作用:
1.很好的管理你的图形文件。因为一个CAD图形文件是有很多个元素组成的,拿园林景观图来说他包括植物、硬质铺装、水体、置石假山、园建等等许多元素,把这些元素别布置在不同的图层上并且将不同的图层进行颜色、线型、线宽等等一系列的设置后,做图时将对应的图形元素归类到相应的图层上你的图形就很整洁也很一目了然,让看图的人能很快的识别及领会你的图形所传达的意思。
2.能够方便关闭或开启你想要关闭和开启的图形元素。当你需要关闭某些图层元素以一目了然的展显你的某些图形元素时你就可有关闭其它图形元素所在的图层,这样就很方便很快捷。
3.对于图形文件的出图,图层也有很大的帮助。在做图时人些图形元素是用来辅助的元素,出图时不需要打印出来,这样你在不需要打印的图层将打印机符号关闭就行了。出图时还可以根据图层设定好的线型、线宽、颜色等进行打印样式的设置,这样出出来的图就主次分明、有层次感,图形文件即很好识别也很整洁漂亮。

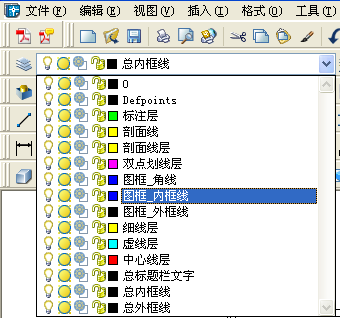

CAD中图层的作用是好理解的,就像人们穿衣一样,分层起到隔离的作用,互相不受干扰,你可以单独脱去外衣清洗,也可以单独洗内衣,如果不分内外,混在一起,当然不方便了。图层的道理一样,可以有不同的分层方法,解决了复杂图形绘画、设计、管理的不便。例如,建筑图多层楼房的图纸混在一起自然很乱,分层以后就方便了使用那一层,打开那一层,关闭其它。可以把土建、电气、上、下水管路、……分层关闭或打开,便于使用,查阅……等,。不用过多解释了。如:见附图是 按照线型分层的一个例子,
图层就像是含有文字或图形等元素的胶片,一张张按顺序叠放在一起,组合起来形成页面的最终效果。图层可以将页面上的元素精确定位。图层中可以加入文本、图片、表格、插件,也可以在里面再嵌套图层。
使用

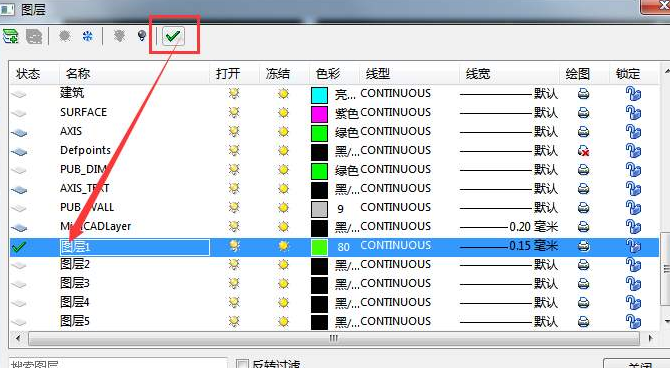

1、复制图层
需制作同样效果的图层,可以选中该图层点击鼠标右键选择“复制图层”选项,需要删除图层就选择“删除图层”选项,双击图层的名称可重命名图层。
2、颜色标识
选择“图层属性”选项,可以给当前图层进行颜色标识,有了颜色标识后在图层调板中查找相关图层就会更容易。
3、栅格化图层
一般建立的文字图层、形状图层、矢量蒙版和填充图层之类的图层,就不能在它们的图层上再使用绘画工具或滤镜进行处理了。如果要在这些图层上继续操作,就要使用栅格化图层了,它可以将这些图层的内容转换为平面的光栅图像。
4、合并图层
在设计的时候,很多图形分布在多个图层上,而对这些已确定的图形不会再修改,就可以将它们合并在一起便于图像管理。合并后的图层中,所有透明区域的交迭部分都会保持透明。
5、图层样式
为一个层增加图层样式,可以将该层选为当前活动层,然后选择菜单图层—图层样式,然后在子菜单中选择投影等效果。或者可以在图层命令调板中,单击添加图层样式按钮,再选择各种效果。
