用SolidWorks 画两端并紧弹簧

本人是SolidWorks 初学者,想用它画两端并紧弹簧,我说是要用插入螺旋线中的可变螺距绘制,而不是先画好中间部分再画两端部分,这样不理想,我也试过.请高手指点.请把可变螺距中的各个参数的使用方法详细说明一下,本人不是很懂,谢谢.比如一两端并紧压缩弹簧,线径d=5 螺纹中径d=50,自由高度h=150,圈数n=8,可变螺距的各个参数怎么设置.
我要回答
1个回答

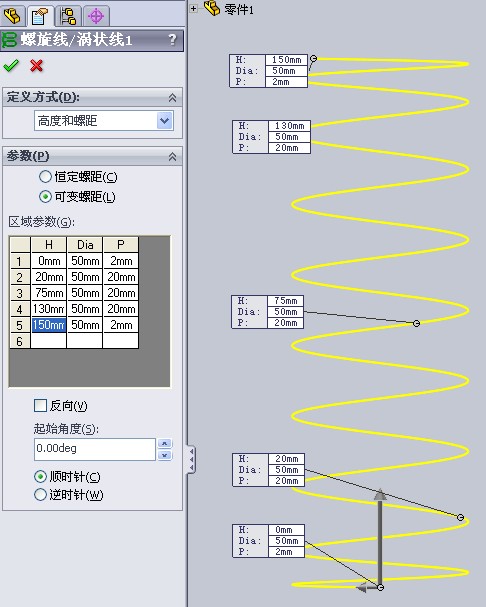

如果是压簧,在曲线里面设置可变螺距就可以了。如图

如果是拉簧,两端带钩的,需要另外做基准面画线来扫描的。分几次才能完成的。

补充:螺旋线定义方式你选择高度和螺距,这样比较好控制压簧高度。(你用螺距和圈数也可以,就高度不好控制)

可变螺距--区域参数。h是螺旋线的高度位置,dia是在这个高度时螺旋线的直径,p是螺旋线这个高度时的螺距。

1、起始高度0,直径50,螺距2.

2、高度20,直径50,螺距20.

3、高度75,直径50,螺距20.

4、高度130,直径50,螺距20.

5、高度150,直径50,螺距2.

我设置的是高度20-130之间高度时螺距20mm.你需要的是圈数8(这个圈数是否包括头尾?),总高度150.要看你头尾螺距需要多少,中间螺距需要多少。自己调整就可以了。

最好的办法就是自己一个个参数去尝试,这样会更清楚的。
