CAD制图最后一条线怎样画?

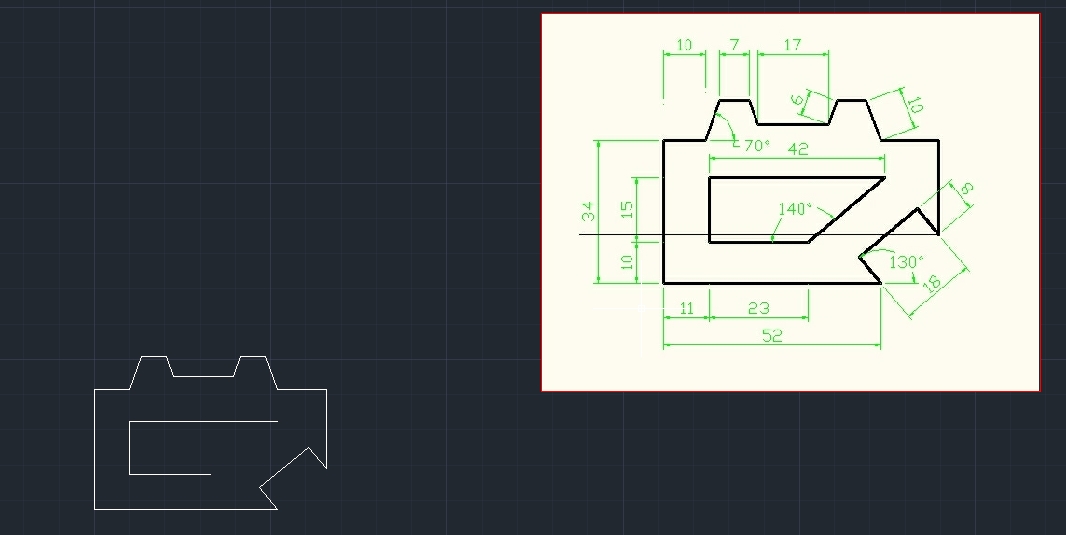

谁能告诉我最后那条边怎么画?用上面的已知尺寸,求大神详解,谢谢o(∩_∩)o~~~~~
CAD制图最后一条线怎样画?
我要回答
5个回答

打开捕捉,将上下两个点连起来

查看全部
2021-10-15
回复 采纳

开启对象捕捉,line命令,要连接的两点

查看全部
2021-10-15
回复 采纳

打开正交,画随意一条直线,然后用“ro”旋转命令,输入角度-140,然后该延伸的延伸,该修剪的修剪(打开正交,以23单位线段的为端点,水平画一条任意长的直线段,然后用“ro”旋转命令,输入旋转角度-140,然后不够长的就延伸,长了就修剪)

查看全部
2021-10-15
(1) 回复 采纳

在CAD里面,
输入命令后,直接 点选那两个端点,就画好了直线
ok!

查看全部
2021-10-15
回复 采纳

CAD制图最后一条线怎样画?

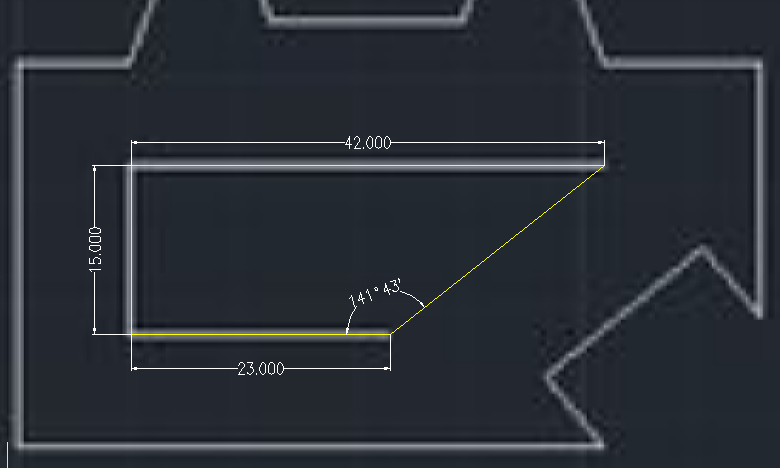

如果题目给出的数据是对的,直接连上两个端点就能保证那个角度=140度;

可惜不是这样的,该角度实际显示141°43' ;究其原因可能是因为给出的数据小数取位太少所致,比如说42的边长可能是41.5,23的边长实际是23.4,则该角度为140°21'就可以显示为140°了。

查看全部
2021-10-15
(1) 回复 采纳
