溜溜问答 > 平面设计 > CAD问答 > CAD矩形阵列怎么设置数量和距离？
高傑西
高傑西
邀请你来回答
287人阅读 2021-10-14

CAD矩形阵列怎么设置数量和距离？

我要回答
1个回答

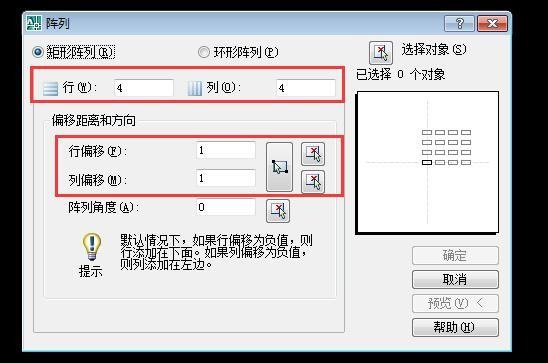

阵列快捷键是ar。在阵列对话框中选择矩形阵列——设置行列的相关参数——预览/确定。如果距离不知道具体数值可以直接在屏幕上测量

CAD矩形阵列怎么设置数量和距离？

查看全部
2021-10-14
赞 回复 采纳

相关问题

2014CAD阵列怎么设置数量和距离？
共2条回答 >
YLM温文： 要设置2014cad阵列的数量和距离，首先选择要进行阵列的对象，然后使用阵列命令。在命令栏输入“array”，然后选择“矩型”阵列类型。接着输入所需的列数和行数，以及列间距和行间距。例如，如果需要4列3行的阵列，就输入4和3，然后输入列间距和行间距的数值。按下Enter键确认设置，即可完成2014cad阵列的数量和距离的设置。
赞 (3) 回复
CAD路径阵列怎么设置数量和距离？
共1条回答 >
Loco： CAD路径阵列种路径长度是固定的，数量是根据间距来的，间距可以设置，数量不用设置
赞 回复
CAD阵列怎么设置数量和距离？
共1条回答 >
我爱翟雪萍： 如下：工具/原料：戴尔灵越7400Windows10AutoCAD20161、首先可以先画出一个图形，作为阵列的基础图形。2、然后在默认选项中，点击阵列下拉箭头。3、然后点击环形阵列来演示。4、然后选中圆形，按一下回车。5、然后点击一个点作为阵列的中心，也可以手动输入距离，按一下回车。6、然后输入命令I，按一下回车按键。7、然后输入阵列的数量，按回车按键。8、最后就绘制阵列成功，数量和距离都设置好了。
赞 回复
CAD圆形阵列怎么设置数量和距离？
共1条回答 >
二宝扎： 步骤/方式11、启动CAD，然后在绘图界面上绘出一个图形，以此图形作为阵列的基础。步骤/方式22、选择图形，然后在命令栏了里面输入“AR”，按下空格，调出阵列面板。　步骤/方式33、首先要设置阵列的数量，这里把列数改为10，行数改为1，下方可以直观地观察到阵列的变化。步骤/方式44、然后设置阵列的距离，这里两个图形之间距离是50。步骤/方式55、阵列的数量和距离设置好之后，返回到主界面，就可以得到间隔为50，数量为10的阵列了。
赞 (20) 回复
CAD直线阵列怎么设置数量和距离？
共1条回答 >
张先森： 其具体操作步骤如下：绘制一条直线；输入“array”命令或点击“Modify”菜单栏中的“阵列”按钮，弹出阵列对话框；在“数组类型”选项卡中选择“矩形”或“极向”等类型；在“行数”输入框中输入横向数量，在“列数”输入框中输入纵向数量；在“间距”中输入横向间距和纵向间距；点击“确定”按钮完成直线阵列的设置。
赞 (1) 回复
